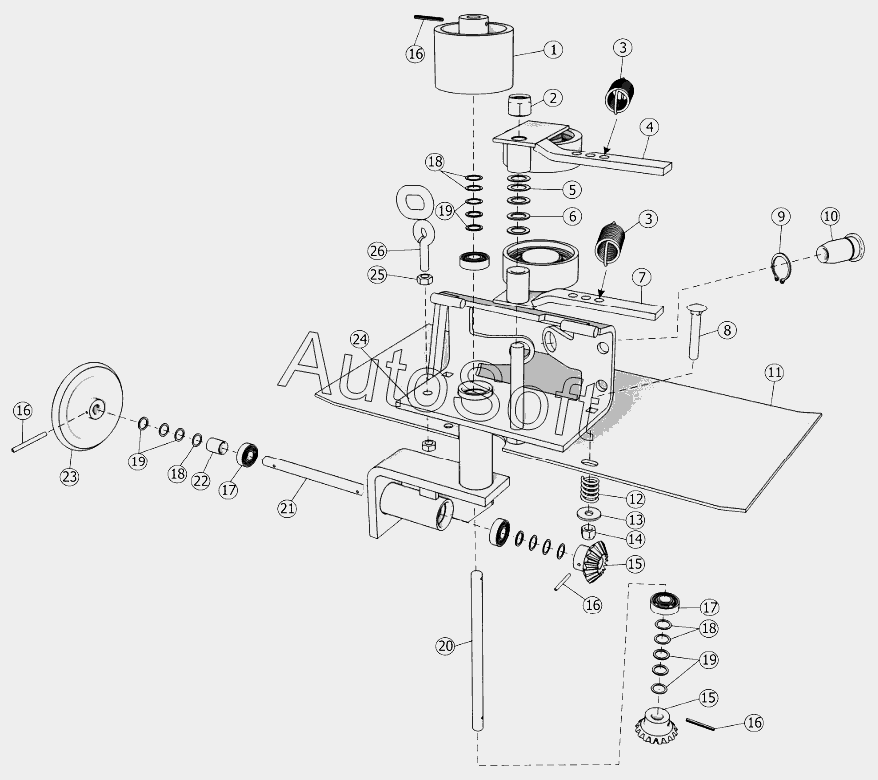

Каталог запасных частей к технике: Клевер ППР-150 "Pelikan Max" (2010). Привод механизма обматывающего ППР-150.10.02.000А
14
26
25
24
24
23
22
21
20
19
19
19
18
18
18
17
17
16
16
16
16
15
15
1
13
12
11
10
9
8
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***2 | Ролик | |
| 2 | Г***9 | Гайка | |
| 3 | П***3 | Пружина | |
| 4 | П***1 | Ролик | |
| 5 | П***А | Шайба | |
| 6 | П***1 | Шайба | |
| 7 | П***0 | Ролик | |
| 8 | К***0 | Кольцо С20 | |
| 9 | П***7 | Направляющая | |
| 10 | Б***9 | Болт M8x50.46.019 | |
| 11 | П***1 | Щиток | |
| 12 | П***1 | Кронштейн | |
| 13 | Ш***9 | Шайба 8.01.019 | |
| 14 | Г***6 | Гайка М8-6Н.6.016 | |
| 15 | П***A | Колесо зубчатое | |
| 16 | Ш***2 | Штифт А.3x30.60С2 | |
| 17 | П***1 | Подшипник180101 | |
| 18 | П***1 | Шайба | |
| 19 | П***А | Шайба | |
| 20 | П***3 | Вал | |
| 21 | П***А | Вал | |
| 22 | П***4 | Втулка | |
| 23 | П***0 | Шкив | |
| 24 | П***А | Рама | |
| 25 | Г***9 | Гайка М8-6H.6.019 | |
| 26 | П***0 | Крюк |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
