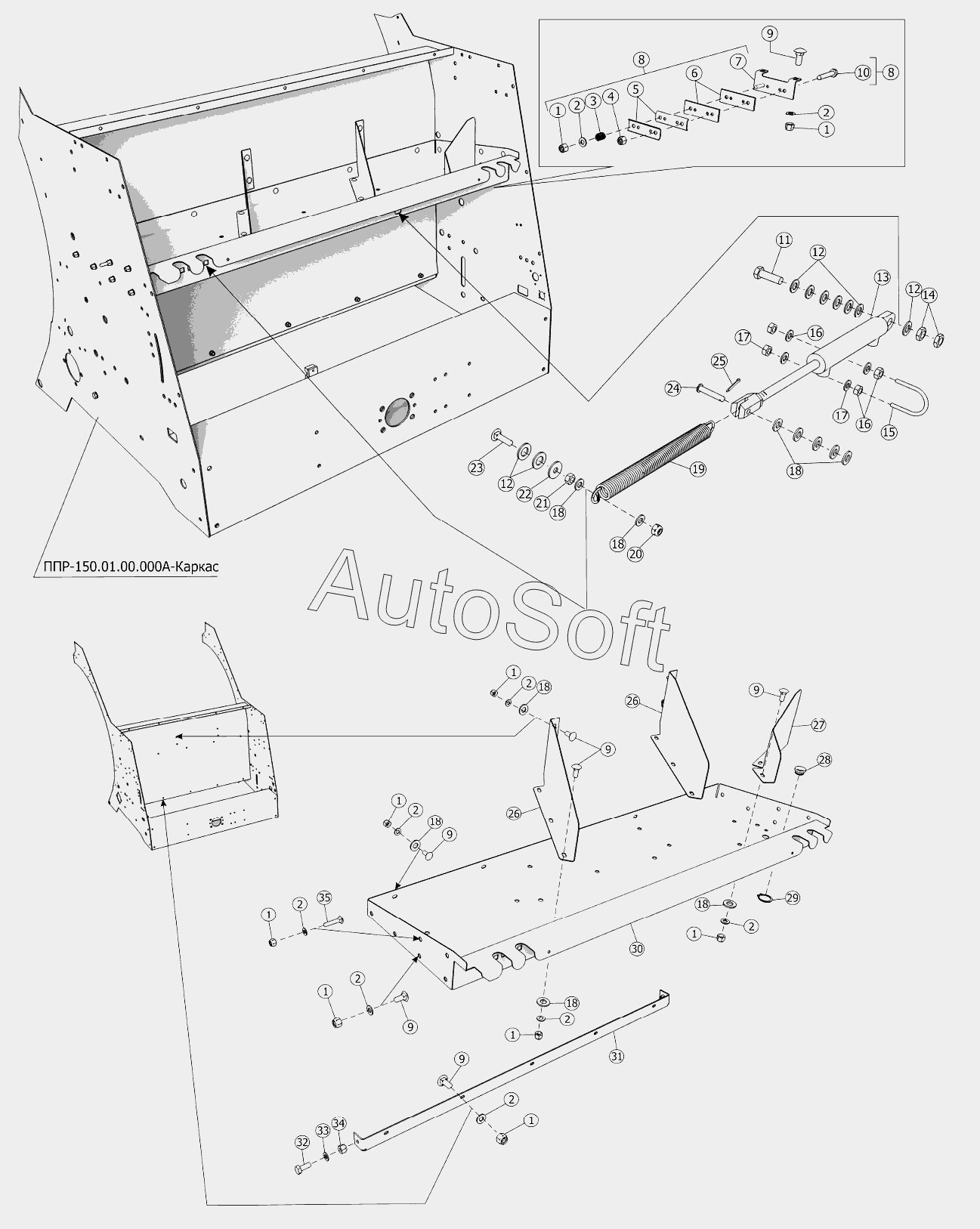

Каталог запасных частей к технике: Клевер ППР-150 "Pelikan Max" (2010). Установка гидроцилиндра механизма обматывающего ППР-150.10.05.000А
27
19
20
21
22
23
24
25
26
26
18
18
18
18
18
18
18
28
29
30
31
32
33
34
35
10
2
2
2
2
2
2
2
2
2
3
4
5
6
7
8
8
9
9
9
9
9
9
1
1
1
1
1
1
1
1
1
11
12
12
12
13
14
15
16
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***6 | Гайка М8-6Н.6.016 | |
| 2 | Ш***9 | Шайба C.8.01.019 | |
| 3 | П***2 | Пружина | |
| 4 | Г***9 | Гайка М6-6Н.6.019 | |
| 5 | П***А | Прижим | |
| 6 | П***6 | Накладка | |
| 7 | П***0 | Кронштейн | |
| 8 | П***А | Механизм натяжения шпагата | |
| 9 | Б***9 | Болт M8x20.46.019 | |
| 10 | Б***9 | Болт М6-6gx35.88.019 | |
| 11 | Б***9 | Болт М20-6gx65.88.019 | |
| 12 | Ш***9 | Шайба А.20.01.019 | |
| 13 | П***А | Гидроцилиндр | |
| 14 | Г***9 | Гайка М20-6H.05.019 | |
| 15 | П***6 | Скоба | |
| 16 | Ш***9 | Шайба 8.01.019 | |
| 17 | Г***9 | Гайка М8-6H.6.019 | |
| 18 | Ш***9 | Шайба C.12.01.019 | |
| 19 | П***7 | Пружина | |
| 20 | Г***5 | Гайка М12 DIN 985 | |
| 21 | Г***9 | Гайка М12-6H.6.019 | |
| 22 | Ш***9 | Шайба 12.01.019 | |
| 23 | Б***9 | Болт M12x45.46.019 | |
| 24 | О***5 | Ось 6-12b12x65.35.Ц15 | |
| 25 | Ш***9 | Шплинт 3,2x25.019 | |
| 26 | П***А | Разделитель | |
| 27 | П***8 | Разделитель | |
| 28 | П***3 | Глазок шпагата | |
| 29 | К***0 | Кольцо С20 | |
| 30 | П***0 | Кронштейн | |
| 31 | П***А | Уголок | |
| 32 | Б***9 | Болт М10-6gx25.88.019 | |
| 33 | Ш***9 | Шайба C.10.01.019 | |
| 34 | Г***9 | Гайка М10-6Н.6.019 | |
| 35 | Б***9 | Болт M8x40.46.019 |
