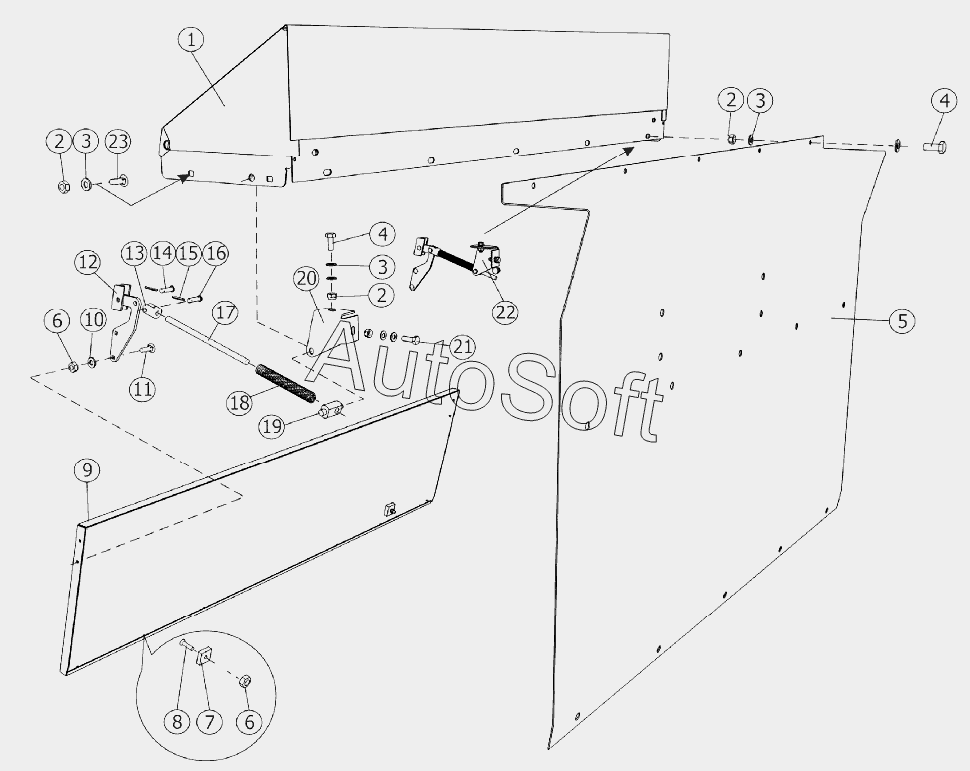

Каталог запасных частей к технике: Клевер ППР-150 "Pelikan Max" (2010). Установка щитков передних ППР-150.11.01.100А
12
23
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
6
6
5
4
4
3
3
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***А | Щит верхний | |
| 2 | Г***. | Гайка М8-6Н.6.016. | |
| 3 | Ш***9 | Шайба C.8.01.019 | |
| 4 | Б***9 | Болт М8-6gx20.88.019 | |
| 5 | П***1 | Щиток | |
| 6 | Г***9 | Гайка М6-6H.8.019 | |
| 7 | В***9 | Винт B2.M6-6gх25.36.019 | |
| 8 | П***1 | Прокладка | |
| 9 | П***4 | Щиток | |
| 10 | Ш***9 | Шайба C.6.01.019 | |
| 11 | Б***9 | Болт M6x20.46.019 | |
| 12 | П***5 | Коромысло | |
| 13 | П***7 | Вилка | |
| 14 | О***5 | Ось 6-8b12x26.35.Ц15 | |
| 15 | Ш***9 | Шплинт 2x14.019 | |
| 16 | О***р | Ось 6-8b12x28.35.Ц9Хр | |
| 17 | П***6 | Штырь | |
| 18 | П***А | Пружина | |
| 19 | П***5 | Шарнир | |
| 20 | П***3 | Кронштейн | |
| 21 | Б***9 | Болт М8-6gx25.88.019 | |
| 22 | П***1 | Кронштейн | |
| 23 | Б***9 | Болт M8x20.46.019 |
