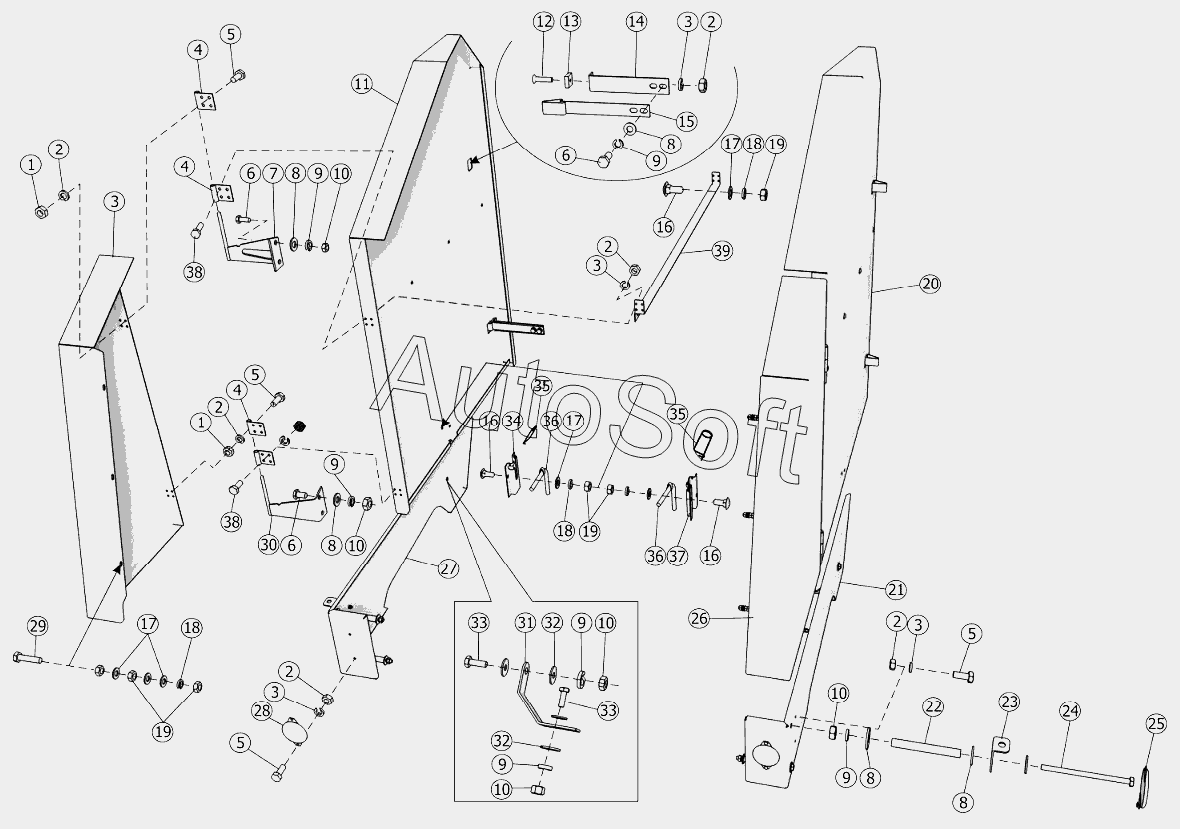

Каталог запасных частей к технике: Клевер ППР-150 "Pelikan Max" (2010). Установка щитков боковых ППР-150.11.01.200Б
30
21
22
23
24
25
26
27
28
29
20
31
32
32
33
33
34
35
35
36
36
37
38
38
39
11
2
2
2
2
2
2
3
3
3
3
3
4
4
4
5
5
5
5
6
6
7
8
8
8
8
8
9
9
9
9
9
9
10
10
10
10
10
1
1
12
13
14
15
16
16
16
17
17
17
18
18
18
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***9 | Гайка М6-6H.6.019 | |
| 2 | Ш***9 | Шайба 6T.65Г019 | |
| 3 | П***Б | Щит боковой | |
| 4 | П***А | Петля | |
| 5 | Б***9 | Болт М6-6gx14.88.019 | |
| 6 | Б***9 | Болт М10-6gx25.88.019 | |
| 7 | П***А | Кронштейн | |
| 8 | Ш***9 | Шайба C.10.01.019 | |
| 9 | Ш***9 | Шайба 10T.65Г019 | |
| 10 | Г***9 | Гайка М10-6H.6.019 | |
| 11 | П***Б | Щит боковой передний | |
| 12 | В***9 | Винт B2.M6-6gх25.36.019 | |
| 13 | П***1 | Прокладка | |
| 14 | П***2 | Кронштейн | |
| 15 | П***1 | Прижим | |
| 16 | Б***9 | Болт M8x20.46.019 | |
| 17 | Ш***9 | Шайба C.8.01.019 | |
| 18 | Ш***9 | Шайба 8T.65Г019 | |
| 19 | Г***9 | Гайка М8-6H.6.019 | |
| 20 | П***1 | Щит боковой передний | |
| 21 | П***1 | Щиток боковой | |
| 22 | П***1 | Втулка | |
| 23 | П***А | Уголок | |
| 24 | Б***9 | Болт М10-6gx170.88.019 | |
| 25 | Ф***5 | Световозвращатель | |
| 26 | П***1 | Щит боковой | |
| 27 | П***5 | Щиток боковой | |
| 28 | Ф***6 | Световозвращатель | |
| 29 | Б***9 | Болт М8-6gx35.88.019 | |
| 30 | П***1 | Кронштейн | |
| 31 | П***3 | Кронштейн | |
| 32 | Ш***9 | Шайба 10.01.019 | |
| 33 | Б***9 | Болт М10-6gx30.88.019 | |
| 34 | П***1 | Кронштейн | |
| 35 | П***2 | Защелка | |
| 36 | П***0 | Фиксатор | |
| 37 | П***А | Кронштейн | |
| 38 | Б***9 | Болт М6-6gx20.88.019 | |
| 39 | П***9 | Жесткость |
