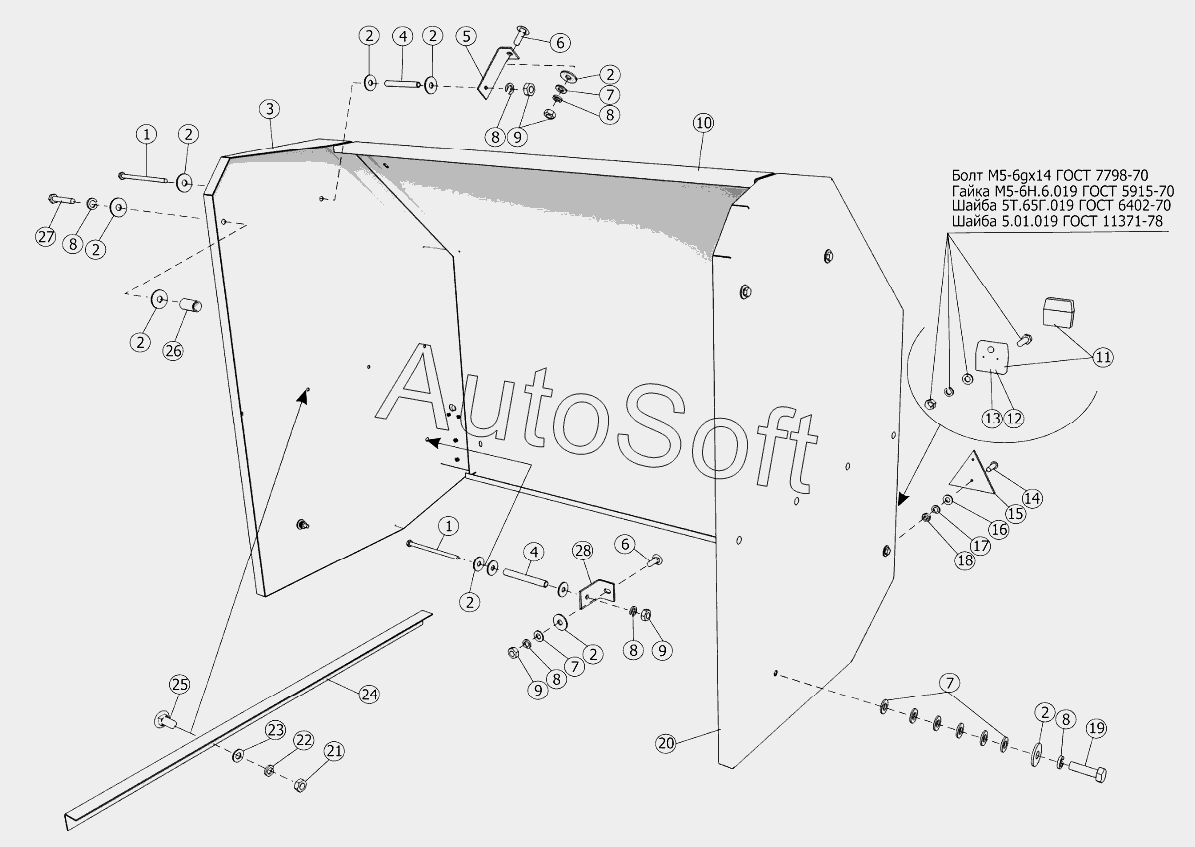

Каталог запасных частей к технике: Клевер ППР-150 "Pelikan Max" (2010). Установка щитков задних ППР-150.11.03.000А
15
28
27
26
25
24
23
22
21
20
19
18
17
16
1
1
14
13
12
11
10
9
9
9
8
8
8
8
8
8
7
7
7
6
6
5
4
4
3
2
2
2
2
2
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***9 | Болт М10-6gx180.88.019 | |
| 2 | Ш***9 | Шайба 10.01.019 | |
| 3 | П***А | Щит боковой | |
| 4 | П***1 | Втулка | |
| 5 | П***4 | Уголок | |
| 6 | Б***9 | Болт M10x30.46.019 | |
| 7 | Ш***9 | Шайба C.10.01.019 | |
| 8 | Ш***9 | Шайба 10T.65Г019 | |
| 9 | Г***9 | Гайка М10-6H.6.019 | |
| 10 | П***3 | Щит задний | |
| 11 | Ф***0 | Фонарь Ф-400 | |
| 12 | Л***3 | Лампа А12-21-3 | |
| 13 | Л***0 | Лампа АС12-10 | |
| 14 | В***9 | Винт B.М6-6gx20.48.019 | |
| 15 | Ф***0 | Световозвращатель | |
| 16 | Ш***9 | Шайба C.6.01.019 | |
| 17 | Ш***9 | Шайба 6T.65Г019 | |
| 18 | Г***9 | Гайка М6-6H.6.019 | |
| 19 | Б***9 | Болт М10-6gx35.88.019 | |
| 20 | П***1 | Щит боковой | |
| 21 | Г***9 | Гайка М8-6H.6.019 | |
| 22 | Ш***9 | Шайба 8T.65Г019 | |
| 23 | Ш***9 | Шайба C.8.01.019 | |
| 24 | П***2 | Жесткость | |
| 25 | Б***9 | Болт M8x20.46.019 | |
| 26 | П***1 | Втулка | |
| 27 | Б***9 | Болт М10-6gx65.88.019 | |
| 28 | П***1 | Уголок |
