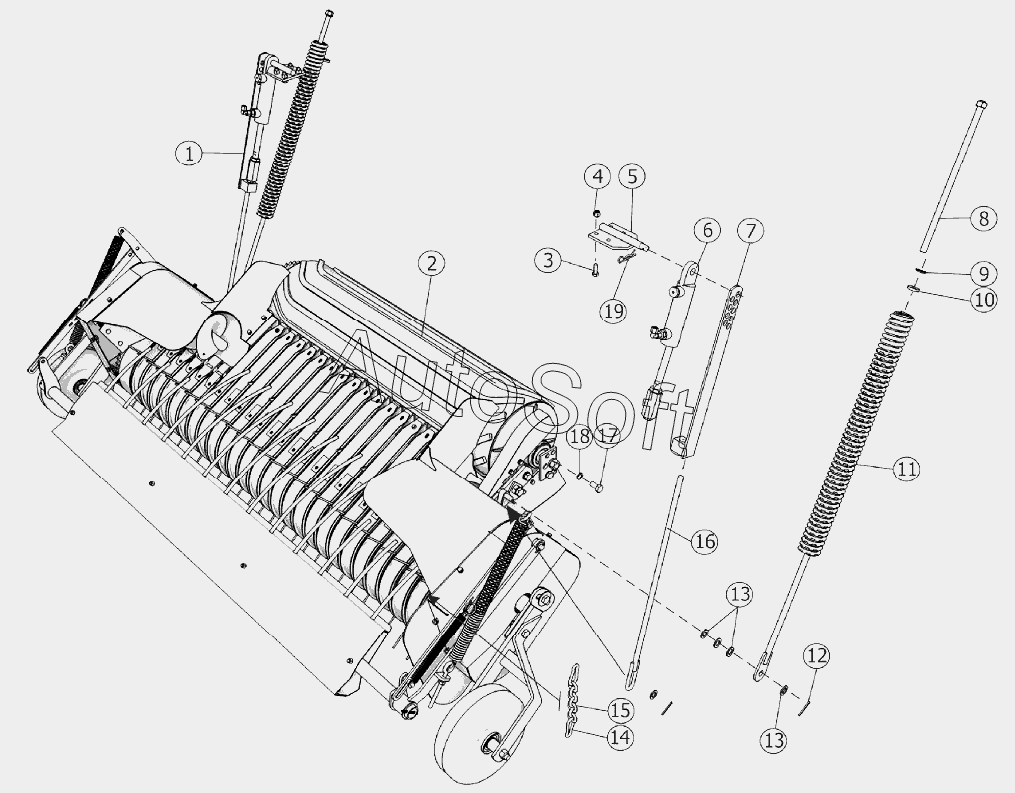

Каталог запасных частей к технике: Клевер ППР-150 "Pelikan Max" (2010). Установка механизма подбирающего ППР-150.16.00.000А
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***0 | Упор | |
| 2 | П***Б | Механизм подбирающий | |
| 3 | Б***9 | Болт М10-6gx30.88.019 | |
| 4 | Г***9 | Гайка М10-6Н.6.019 | |
| 5 | П***0 | Кронштейн | |
| 6 | П***0 | Гидроцилиндр | |
| 7 | П***1 | Упор | |
| 8 | П***0 | Болт | |
| 9 | Ш***5 | Шайба 7019-0395 | |
| 10 | Ш***5 | Шайба 7019-0415 | |
| 11 | П***А | Тяга | |
| 12 | Ш***9 | Шплинт4x36.019 | |
| 13 | Ш***9 | Шайба C.16.01.019 | |
| 14 | F***7 | Карабин-защёлка оцинкованный | |
| 15 | Ц***5 | Цепь А2-5x18,5 | |
| 16 | П***0 | Тяга | |
| 17 | Б***9 | Болт М16-6gx30.88.019 | |
| 18 | Ш***9 | Шайба 16T.65Г019 | |
| 19 | Ш***9 | Шплинт 2.4x60.019 |
