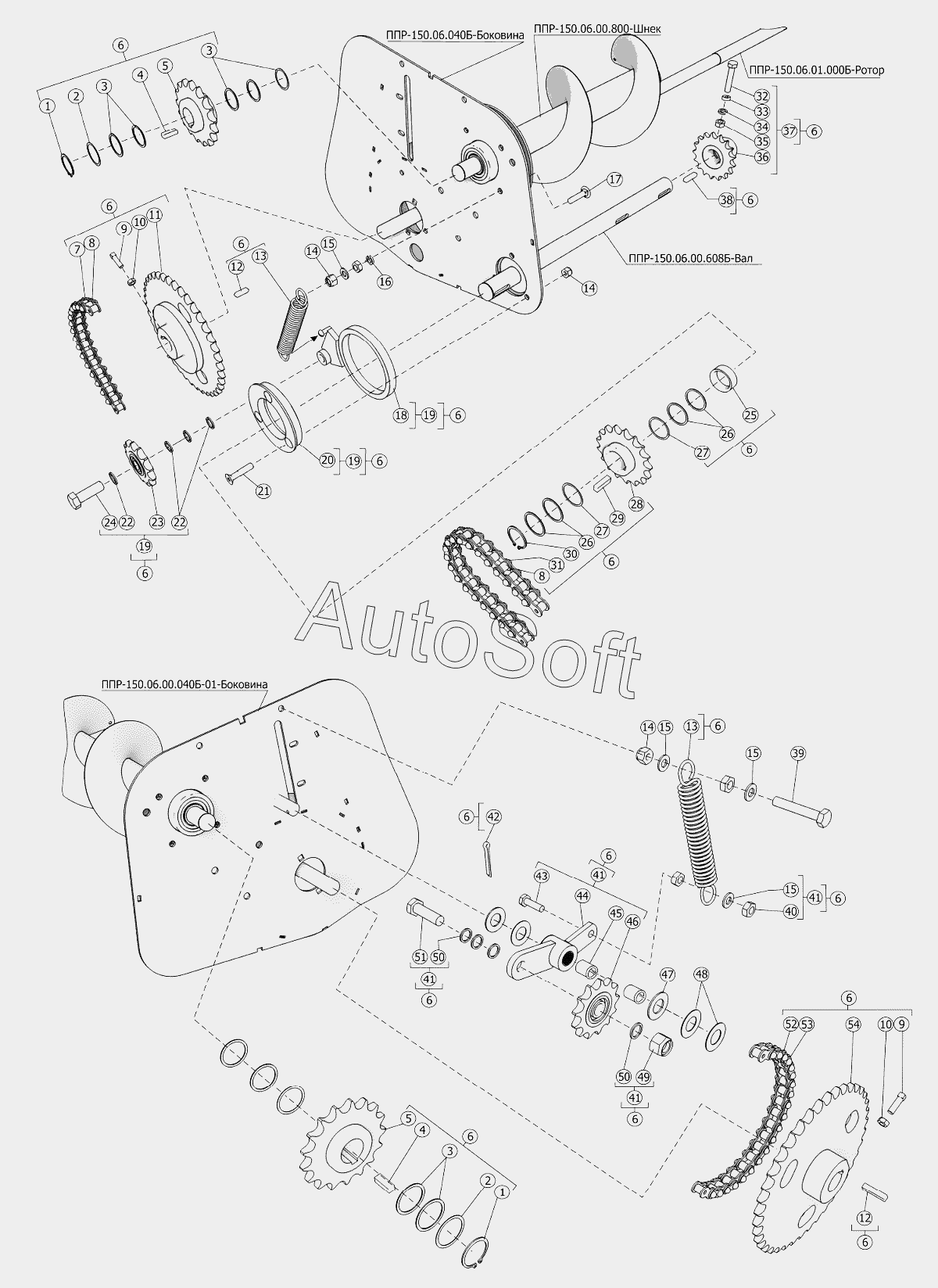

Каталог запасных частей к технике: Клевер ППР-150 "Pelikan Max" (2010). Установка привода ППР-150.06.00.160А
1
1
2
2
3
3
3
4
4
5
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
8
8
8
8
9
9
10
10
11
12
12
13
13
14
14
14
15
15
15
15
16
17
18
19
19
19
20
21
22
22
23
24
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
41
41
42
43
44
45
46
47
48
49
50
50
51
52
53
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Кольцо В30 | |
| 2 | П***1 | Шайба | |
| 3 | П***5 | Шайба | |
| 4 | Ш***5 | Шпонка 2-8x7x25 | |
| 5 | П***0 | Звездочка | |
| 6 | П***А | Установка привода | |
| 7 | Ц***E | Цепь ASA 60HE | |
| 8 | C***E | Звено соединительное | |
| 8 | O***E | Звено переходное | |
| 9 | В***9 | Винт В.М8-6gx25.22Н.019 | |
| 10 | Г***9 | Гайка М8-6H.6.019 | |
| 11 | П***Б | Звездочка | |
| 12 | Ш***2 | Шпонка 2-8x7x32 | |
| 13 | П***4 | Пружина | |
| 14 | Г***9 | Гайка М10-6Н.6.019 | |
| 15 | Ш***9 | Шайба C.10.01.019 | |
| 16 | Ш***9 | Шайба 10T.65Г019 | |
| 17 | Б***9 | Болт M10x45.46.019 | |
| 18 | П***0 | Рычаг | |
| 19 | П***0 | Звездочка натяжная | |
| 20 | П***9 | Фланец | |
| 21 | В***1 | Винт M10x45 DIN 7991 | |
| 22 | П***6 | Шайба | |
| 23 | П***0 | Звездочка | |
| 24 | Б***9 | Болт M16x45.88.019 | |
| 25 | П***5 | Втулка | |
| 26 | П***4 | Шайба | |
| 27 | П***1 | Шайба | |
| 28 | П***0 | Звездочка | |
| 29 | Ш***2 | Шпонка 2-10x8x32 | |
| 30 | К***5 | Кольцо А35 | |
| 31 | Ц***E | Цепь ASA 60HE | |
| 32 | Б***9 | Болт М12-6gx60.88.019 | |
| 33 | П***8 | Втулка | |
| 34 | Ш***9 | Шайба 12T.65Г019 | |
| 35 | Г***9 | Гайка М12-6H.6.019 | |
| 36 | П***0 | Звездочка | |
| 37 | П***0 | Звездочка | |
| 38 | Ш***0 | Шпонка 10x8x40 | |
| 39 | Б***9 | Болт М10-6gx60.88.019 | |
| 40 | Г***9 | Гайка М10-6H.6.019 | |
| 41 | П***А | Звездочка натяжная | |
| 42 | Ш***9 | Шплинт 5x40.019 | |
| 43 | Б***9 | Болт М10-6gx35.88.019 | |
| 44 | П***0 | Рычаг | |
| 45 | В***U | Втулка 2020 KU | |
| 46 | П***0 | Звездочка | |
| 47 | П***7 | Шайба | |
| 48 | П***1 | Шайба | |
| 49 | Г***9 | Гайка М16-6Н.8.019 | |
| 50 | П***6 | Шайба | |
| 51 | Б***9 | Болт М16-6gx55.88.019 | |
| 52 | Ц***8 | Цепь ПР-19,05-31,8 | |
| 53 | З***8 | Звено цепи П-ПР-19,05-37,8 | |
| 53 | З***5 | Звено С-1НП-19,05 | |
| 54 | П***А | Звездочка |
