Каталог запасных частей к технике: Клевер ПСМ-25М-01 (2013). Короб в сборе МЗС-90.03.020
44
44
45
45
46
46
47
48
48
48
49
49
50
51
52
53
54
55
56
57
58
59

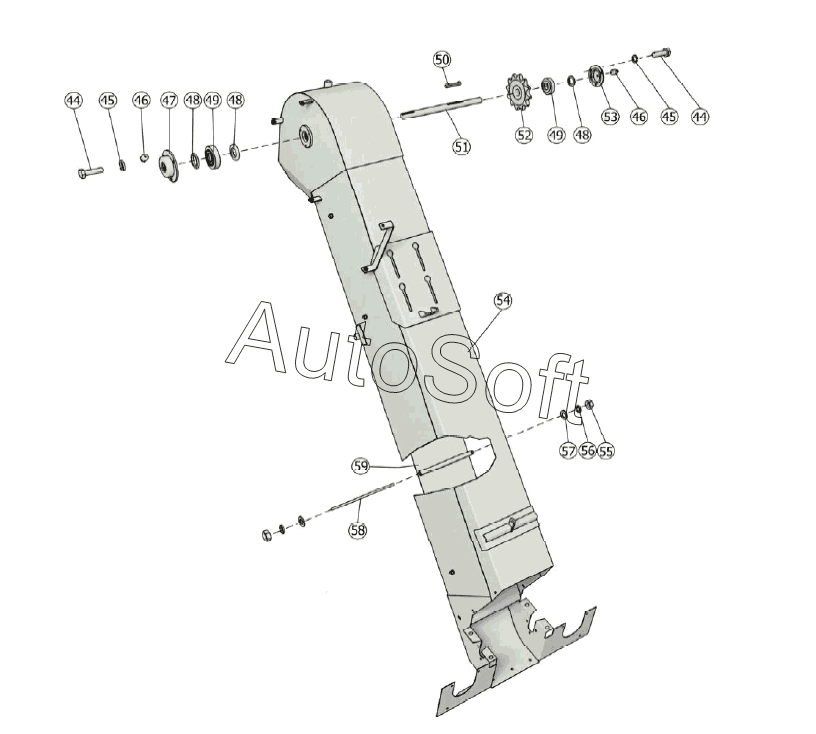

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***9 | Шайба | |
| 2 | 1***9 | Шайба | |
| 3 | М***9 | Гайка | |
| 4 | М***0 | Крышка со сварными редукторами | |
| 5 | М***1 | Прокладка | |
| 6 | М***0 | Крышка | |
| 7 | Н***0 | Сапун | |
| 8 | 6***9 | Шайба | |
| 9 | М***9 | Болт М6-6gх12.8.8.019 | |
| 10 | М***9 | Болт М12-6gх65.8.8.019 | |
| 11 | М***1 | Крышка | |
| 12 | М***2 | Прокладка | |
| 13 | М***0 | Рамка | |
| 14 | М***9 | Вал | |
| 15 | Ш***0 | Шпонка 8х7х50 | |
| 16 | А***Х | Винт А М10-6gх20.45Н.40Х | |
| 17 | Н***2 | Звездочка | |
| 18 | М***9 | Болт М8-6gх20.8.8.019 | |
| 19 | 8***9 | Шайба | |
| 20 | М***4 | Крышка подшипника | |
| 21 | М***1 | Манжета 1.1-30х52-1 | |
| 22 | М***3 | Прокладка | |
| 23 | 1***6 | Подшипник | |
| 24 | М***1 | Вал | |
| 25 | М***6 | Крышка подшипника | |
| 26 | Ш***5 | Шпонка 8х7х45 | |
| 27 | М***2 | Звездочка | |
| 28 | С***9 | Шайба | |
| 29 | М***9 | Гайка | |
| 30 | Ш***9 | Шплинт 4х28.019 | |
| 31 | Ш***2 | Шпонка 8х7х32 | |
| 32 | М***3 | Колесо коническое | |
| 33 | М***6 | Шайба | |
| 34 | М***9 | Втулка | |
| 35 | М***4 | Шайба | |
| 36 | М***0 | Корпус редуктора | |
| 37 | М***9 | Болт М10-6gх30.8.8.019 | |
| 38 | М***5 | Крышка подшипника | |
| 39 | М***2 | Шестерня коническая | |
| 40 | Ш***0 | Шпонка 3-8х7х28 23360-70 | |
| 41 | М***9 | Гайка | |
| 42 | 1***9 | Шайба | |
| 43 | С***9 | Шайба | |
| 44 | М***9 | Болт М8-6gх30.8.8.019 | |
| 45 | 8***9 | Шайба | |
| 46 | М***р | Масленка 1.2 .Ц6хр | |
| 47 | М***А | Крышка | |
| 48 | М***1 | Манжета 1.1-30х52-1 | |
| 49 | 1***6 | Подшипник | |
| 50 | М***2 | Шпонка | |
| 51 | М***3 | Вал | |
| 52 | М***3 | Звездочка | |
| 53 | М***8 | Крышка | |
| 54 | М***0 | Короб транспортера загрузочного | |
| 55 | М***9 | Гайка | |
| 56 | 1***9 | Шайба | |
| 57 | С***9 | Шайба | |
| 58 | М***А | Шпилька | |
| 59 | М***0 | Вставка в короб |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
