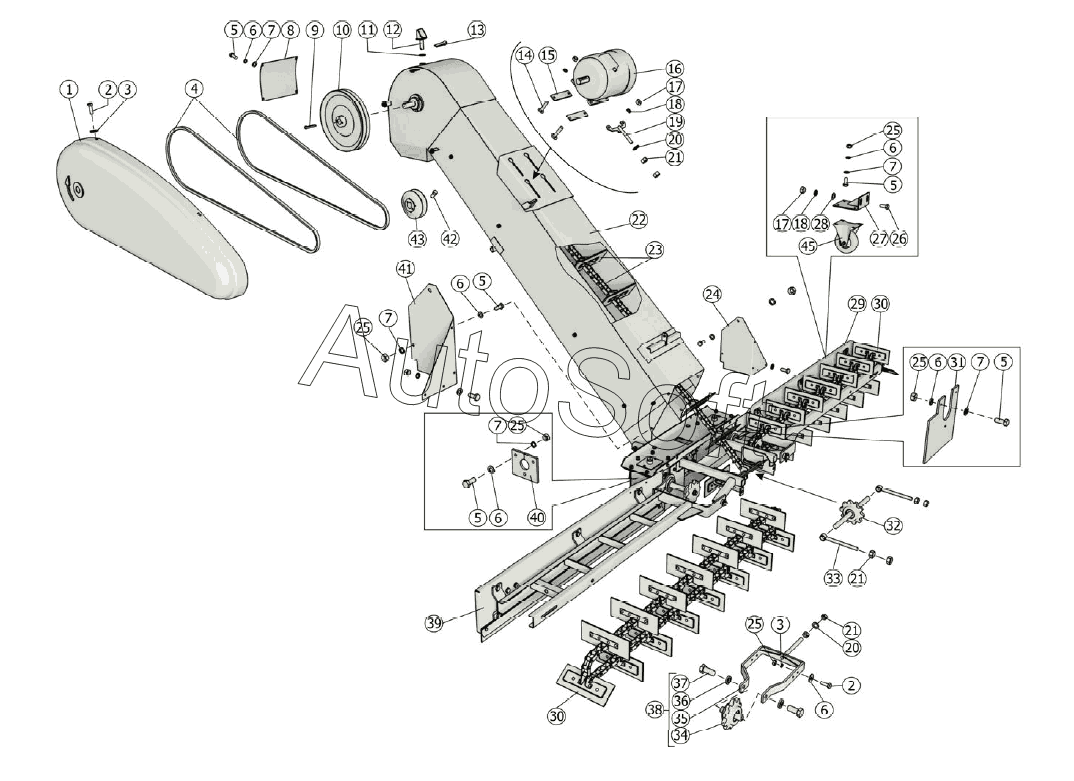

Каталог запасных частей к технике: Клевер ПСМ-25М-01 (2013). Транспортер загрузочный МЗС-90.03.000
1
2
2
3
3
4
5
5
5
5
5
6
6
6
6
6
6
7
7
7
7
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
20
21
21
21
22
23
24
25
25
25
25
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***4 | Кожух оголовника | |
| 2 | М***9 | Болт М8-6gх25.8.8.019 | |
| 3 | 8***9 | Шайба 8.01.019 | |
| 4 | Р***V | Ремень ВБ-2500 IV | |
| 5 | М***9 | Болт М8-6gх20.8.8.019 | |
| 6 | 8***9 | Шайба | |
| 7 | С***9 | Шайба | |
| 8 | М***2 | Крышка | |
| 9 | М***2 | Шпонка | |
| 10 | М***0 | Шкив двухручьевой | |
| 11 | С***9 | Шайба | |
| 12 | М***0 | Кронштейн | |
| 13 | Ш***9 | Шплинт 4х28.019 | |
| 14 | М***9 | Болт М10х50.46.019 | |
| 15 | М***3 | Накладка | |
| 16 | А***З | Электродвигатель | |
| 17 | М***9 | Гайка | |
| 18 | 1***9 | Шайба | |
| 19 | М***0 | Кронштейн | |
| 20 | С***9 | Шайба | |
| 21 | М***9 | Гайка | |
| 22 | М***0 | Короб в сборе | |
| 23 | М***0 | Цепь скребковая t=38 L=6156мм | |
| 24 | М***1 | Ограждение | |
| 25 | М***9 | Гайка | |
| 26 | М***9 | Болт М12-6gх30.8.8.019 | |
| 27 | М***0 | Кронштейн роликов | |
| 28 | С***9 | Шайба | |
| 29 | М***1 | Рамка питателя | |
| 30 | М***0 | Цепь скребковая | |
| 31 | М***А | Накладка | |
| 32 | М***0 | Ось натяжная со звездочкой | |
| 33 | М***0 | Болт натяжной | |
| 34 | 1***9 | Шайба | |
| 35 | М***0 | Натяжное устройство питателя | |
| 36 | М***0 | Ось натяжная со звездочкой | |
| 37 | М***9 | Болт М16-6gх35.5.8.019 | |
| 38 | М***0 | Натяжное устройство | |
| 39 | М***0 | Рамка питателя | |
| 40 | М***8 | Накладка | |
| 41 | М***8 | Ограждение | |
| 42 | В***Х | Винты А М10-6gх25.45Н.40Х | |
| 43 | М***0 | Шкив двухручьевой | |
| 44 | С***0 | Неповоротная колесная опора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
