Каталог запасных частей к технике: Клевер ПЗВ-70 (2013). Автономная гидравлическая система
13
25
24
24
23
22
21
20
19
18
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
3
2

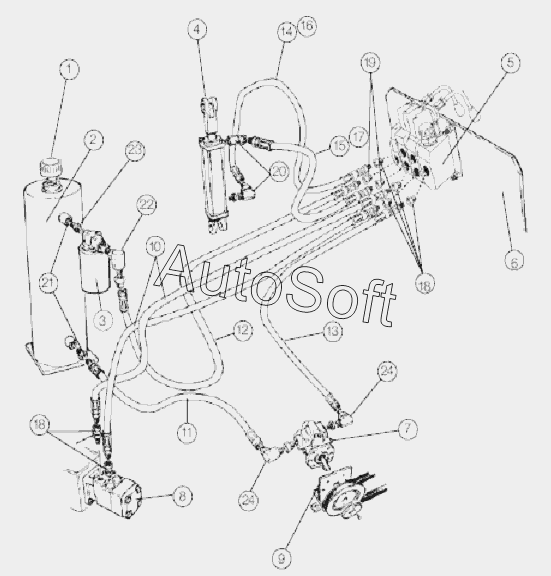

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***6 | Фильтр сапуна | |
| 2 | G***0 | Емкость - для автономной гидравлики | |
| 3 | G***8 | Фильтр | |
| 4 | G***2 | Гидравлический цилиндр | |
| 5 | G***0 | Блок для клапанов | |
| 6 | G***0 | Монтажная пластина для гидроклапана | |
| 7 | G***0 | Гидронасос | |
| 8 | G***8 | Гидромотор | |
| 9 | G***4 | Монтажная пластина для гидронасоса | |
| 10 | G***2 | Шланг - Двигатель к клапану | |
| 11 | G***4 | Шланг - SCH Всасывание | |
| 12 | G***5 | Шланг - SCH возврат | |
| 13 | G***6 | Шланг - SCH Насос к клапану | |
| 14 | G***7 | Шланг - разгрузочная труба | |
| 15 | G***8 | Шланг - разгрузочная труба | |
| 16 | G***9 | Шланг - разгрузочная труба | |
| 17 | G***0 | Шланг - разгрузочная труба | |
| 18 | G***4 | Штуцер 10MB-8MJ | |
| 19 | G***5 | Штуцер - 10MB-8MJ | |
| 20 | G***6 | Штуцер - 10MB-6MJ | |
| 21 | G***8 | Штуцер 12MP-8MJ | |
| 22 | G***9 | Штуцер 8MB-8FJX | |
| 23 | G***0 | Штуцер 8MB-8FJX | |
| 24 | G***1 | Штуцер 12MB-8MJ90 | |
| 25 | G***2 | Штуцер 10MB-8MJ90 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
