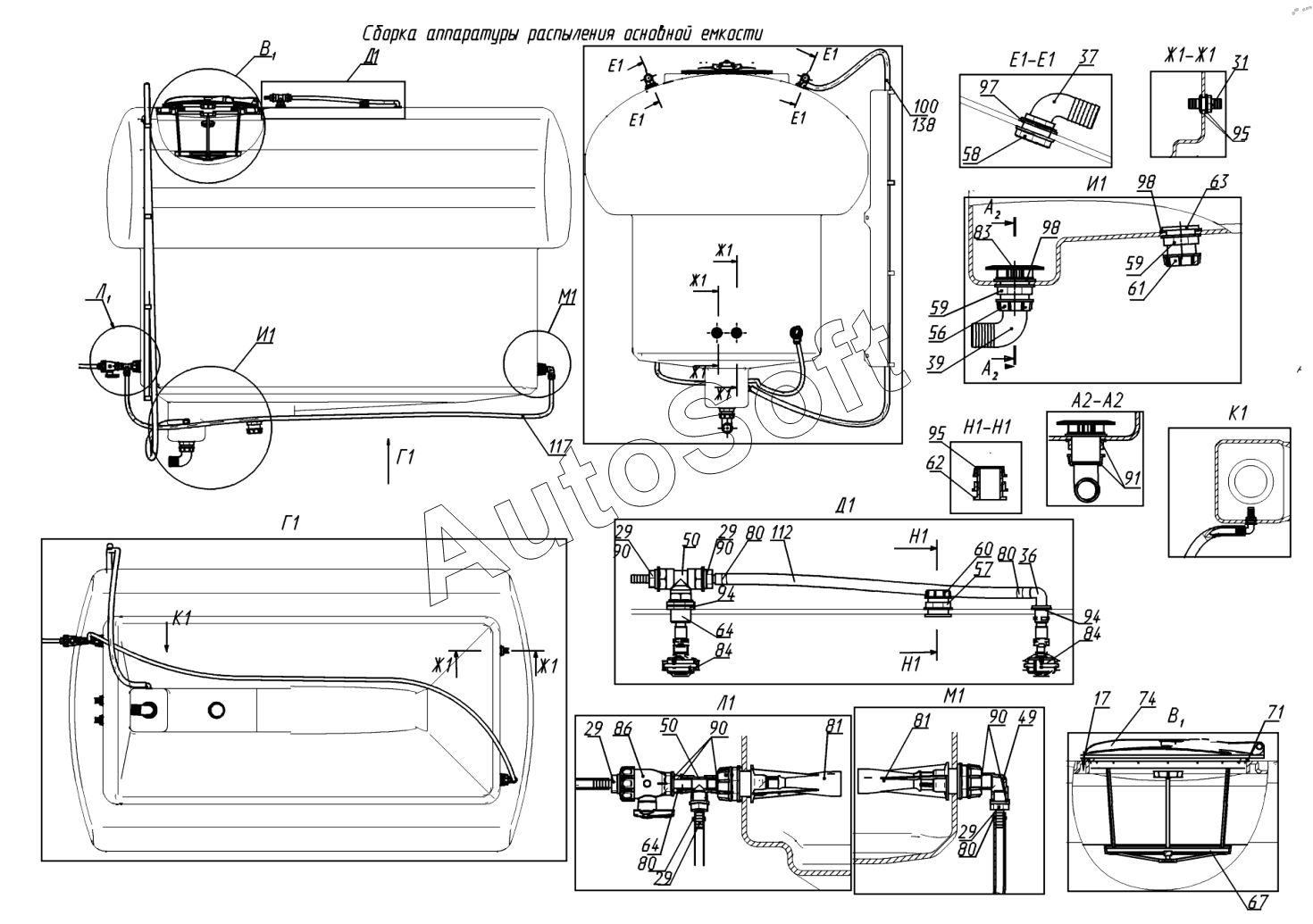

Каталог запасных частей к технике: Клевер RSM TS-3200 (2024). Комплект аппаратуры распыления Arag ОП-3200-24.01.10.000Б-05ГС
17
29
29
29
29
29
31
36
37
39
49
50
50
56
57
58
59
59
60
61
62
63
64
64
67
71
74
81
81
83
84
84
86
90
90
90
90
91
94
94
95
95
97
98
98
100
112
117
138
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | О***0 | Параллелограмм миксера | |
| 2 | О***0 | Кронштейн датчика | |
| 3 | О***0 | Распределительный блок в сборе | |
| 4 | О***0 | Шланг заправочный | |
| 5 | О***6 | Кронштейн | |
| 6 | О***8 | Кронштейн | |
| 7 | Б***3 | Болт М8х16.88 Zinc DIN 933 | |
| 8 | Б***3 | Болт М8х20.88 Zinc DIN 933 | |
| 9 | Б***3 | Болт М10х25.88 Zinc DIN 933 | |
| 10 | Б***3 | Болт М12х30.88 Zinc DIN 933 | |
| 11 | В***6 | Винт М4х16 Zinc DIN 966 | |
| 12 | Г***4 | Гайка М4 Zinc DIN 934 | |
| 13 | Г***4 | Гайка М8 Zinc DIN 934 | |
| 14 | Г***5 | Гайка М8 Zinc DIN 985 | |
| 15 | Г***5 | Гайка М10 Zinc DIN 985 | |
| 16 | Г***4 | Гайка М12 Zinc DIN 934 | |
| 17 | С***0 | Саморез по дереву 3,5х20 | |
| 18 | Ш***5 | Шайба 4 Zinc DIN 125 | |
| 19 | Ш***5 | Шайба 8 Zinc DIN 125 | |
| 20 | Ш***0 | Шайба 8Т.65Г ГОСТ 6402-70 | |
| 21 | Ш***5 | Шайба 10 Zinc DIN 125 | |
| 22 | Ш***5 | Шайба 12 Zinc DIN 125 | |
| 23 | Ш***0 | Шайба 12Т.65Г ГОСТ 6402-70 | |
| 24 | 0***4 | Вилка Т4 | |
| 25 | 0***5 | Вилка Т5 | |
| 26 | 0***6 | Вилка Т6 | |
| 27 | 0***7 | Вилка Т7 | |
| 28 | 1***0 | Прямой штуцер с внутренней резьбой G2" d50 | |
| 29 | 1***3 | Прямой штуцер с наружной резьбой G1/2" d13 | |
| 30 | 1***0 | Прямой штуцер с наружной резьбой G2" d50 | |
| 31 | 1***5 | Фитинг прямой проходной с гай- кой в сборе G1" d25 | |
| 32 | 1***5 | Прямой штуцер d25 T4 внутренний | |
| 33 | 1***0 | Прямой штуцер d50 T7 внутренний | |
| 34 | 1***3 | Прямой штуцер d13 T4 наружный | |
| 35 | 1***5 | Прямой штуцер d25 T4 наружный | |
| 36 | 1***3 | Изогнутый штуцер с наружной резьбой G1/2" d13 | |
| 37 | 1***0 | Изогнутый штуцер с наружной резьбой G1 1/2" d40 | |
| 38 | 1***3 | Изогнутый штуцер для барашковой гайки G3/4" d13 | |
| 39 | 1***0 | Изогнутый штуцер для барашковой гайки G2" d50 | |
| 40 | 1***6 | Фитинг угловой проходной с гайкой G1" d26-29 | |
| 41 | 1***3 | Изогнутый штуцер d13 T4 внутренний | |
| 42 | 1***5 | Изогнутый штуцер d25 T4 внут- ренний | |
| 43 | 1***5 | Изогнутый штуцер d25 T5 внут- ренний | |
| 44 | 1***0 | Изогнутый штуцер d40 T6 внут- ренний | |
| 45 | 1***0 | Изогнутый штуцер d50 T7 внут- ренний | |
| 46 | 1***3 | Изогнутый штуцер d13 T5 | |
| 47 | 1***5 | Изогнутый штуцер d25 T5 наруж- ный | |
| 48 | 1***0 | Изогнутый штуцер 45 d50 T7 внутренний | |
| 49 | 1***2 | Уголок с внутренней резьбой G1/2" | |
| 50 | 1***0 | Тройник с внутренней резьбой G1/2" | |
| 51 | 1***4 | Тройник Т4 внутренний | |
| 52 | 1***5 | Тройник Т5 внутренний | |
| 53 | 1***Н | Заглушка Camlock d50 внутренний | |
| 54 | 1***L | Адаптер Camlock d50 наружный- Т7 внутренний | |
| 55 | 2***0 | Гайка барашковая G3/4" | |
| 56 | 2***0 | Гайка барашковая G2" | |
| 57 | 2***0 | Гайка G1" | |
| 58 | 2***0 | Гайка G1 1/2" | |
| 59 | 2***0 | Гайка G2" | |
| 60 | 2***0 | Заглушка с внутренней резьбой G1" | |
| 61 | 2***0 | Заглушка с внутренней резьбой G2" | |
| 62 | 2***0 | Патрубок сливной G1" | |
| 63 | 2***0 | Патрубок сливной G2" | |
| 64 | 2***0 | Симметричный проходной нип- пель G1/2" | |
| 65 | 2***2 | Муфта G3/4" наружная, G1/2" внутренняя | |
| 66 | 2***5 | Ниппель Т5 | |
| 67 | 3***0 | Фильтр для крышки d425 | |
| 68 | 3***4 | Фильтр для крышки d140 | |
| 69 | 3***2 | Фильтр всасывающий Т7 | |
| 70 | 3***1 | Кольцо крышки d140 | |
| 71 | 3***0 | Уплотнительной кольцо для крышки d425 | |
| 72 | 3***0 | Уплотнительное кольцо для крышки d140 | |
| 73 | 3***0 | Крышка емкости d140 | |
| 74 | 3***0 | Крышка емкости d425 | |
| 75 | 4***3 | Штуцер шланговый тупиковый 1/2" | |
| 76 | 4***А | 3-х ходовой затвор Т4 | |
| 77 | 4***А | 3-х ходовой затвор Т7 | |
| 78 | 4***0 | Кабель | |
| 79 | Ш***5 | Шланг ПВХ Reffitex, 20 bar d13x19 L=465 | |
| 79 | Ш***5 | Шланг ПВХ Reffitex, 20 bar d13x19 L=465 | |
| 81 | 5***5 | Гидравлическая мешалка, сопло d5 | |
| 82 | 5***1 | Миксер 30л "Niagara" | |
| 83 | 5***7 | Водозабор с антивихревой крышкой G2" | |
| 84 | 5***0 | Сопло для промывки резервуаров | |
| 85 | 5***8 | Кран для мытья рук | |
| 86 | 4***2 | 2-х ходовой затвор 1/2" | |
| 87 | 8***1 | Блок секционных клапанов выход d13 | |
| 88 | 9***5 | Манометр | |
| 89 | G***1 | Кольцо уплотнительное G3/4" | |
| 90 | G***1 | Кольцо уплотнительное G1/2" | |
| 91 | G***1 | Кольцо уплотнительное G2" | |
| 92 | G***4 | Колько уплотнительное Т4 | |
| 93 | G***3 | Кольцо уплотнительное Т5 | |
| 94 | G***2 | Прокладка для наружной резьбы G1/2" | |
| 95 | G***4 | Прокладка для наружной резьбы G1" | |
| 96 | G***5 | Прокладка для наружной резьбы G1 1/4" | |
| 97 | G***6 | Прокладка для проходной наружной резьбы G1 1/2" | |
| 98 | G***7 | Прокладка для наружной резьбы G2" | |
| 99 | 2***1 | Заглушка с наружной резьбой G1/4" | |
| 100 | 1***3 | Уровнемер | |
| 101 | В***1 | Насос мембранно-поршневой | |
| 102 | 2***5 | Защита карданного вала | |
| 103 | 2***0 | Предохранительный клапан в сбо- ре | |
| 104 | Б***с | Бортовой навигационный комплекс "Агронавигатор+" тип5 | |
| 105 | Б***я | Блок контроля и управления (БКУ) | |
| 107 | У***т | Комплект кабелей связи | |
| 108 | К***и | Кабель связи | |
| 109 | U***A | Датчик индуктивный | |
| 110 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 111 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 112 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 113 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 114 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 115 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 116 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 117 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 118 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 119 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 120 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 121 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 122 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 123 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 124 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 125 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 126 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 127 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 128 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 129 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 130 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 131 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 132 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 133 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 134 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 135 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 136 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 137 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 138 | Ш***9 | Шланг пищевой MN19 | |
| 139 | Х***2 | Хомут червячный ZIP 25-40/12W2 | |
| 140 | Х***7 | Хомут шарнирный DAR 44-47 | |
| 141 | Х***9 | Хомут шарнирный DAR 56-59 | |
| 142 | О***0 | Соплодержатель в сборе | |
| 142 | О***0 | Соплодержатель в сборе | |
| 143 | Б***2 | Болт М6х16.88 DIN 933 А2 | |
| 143 | Б***2 | Болт М6х16.88 DIN 933 А2 | |
| 144 | Г***2 | Гайка М6 DIN 985 А2 | |
| 144 | Г***2 | Гайка М6 DIN 985 А2 | |
| 145 | Ш***2 | Шайба 6 DIN 9021 А2 | |
| 145 | Ш***2 | Шайба 6 DIN 9021 А2 | |
| 146 | 4***3 | Штуцер шланговый проходной 1/2" | |
| 146 | 4***3 | Штуцер шланговый проходной 1/2" | |
| 146 | 4***0 | Гидравлический пульт управле- ния | |
| 146 | 4***0 | Кронштейн-присоска |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
