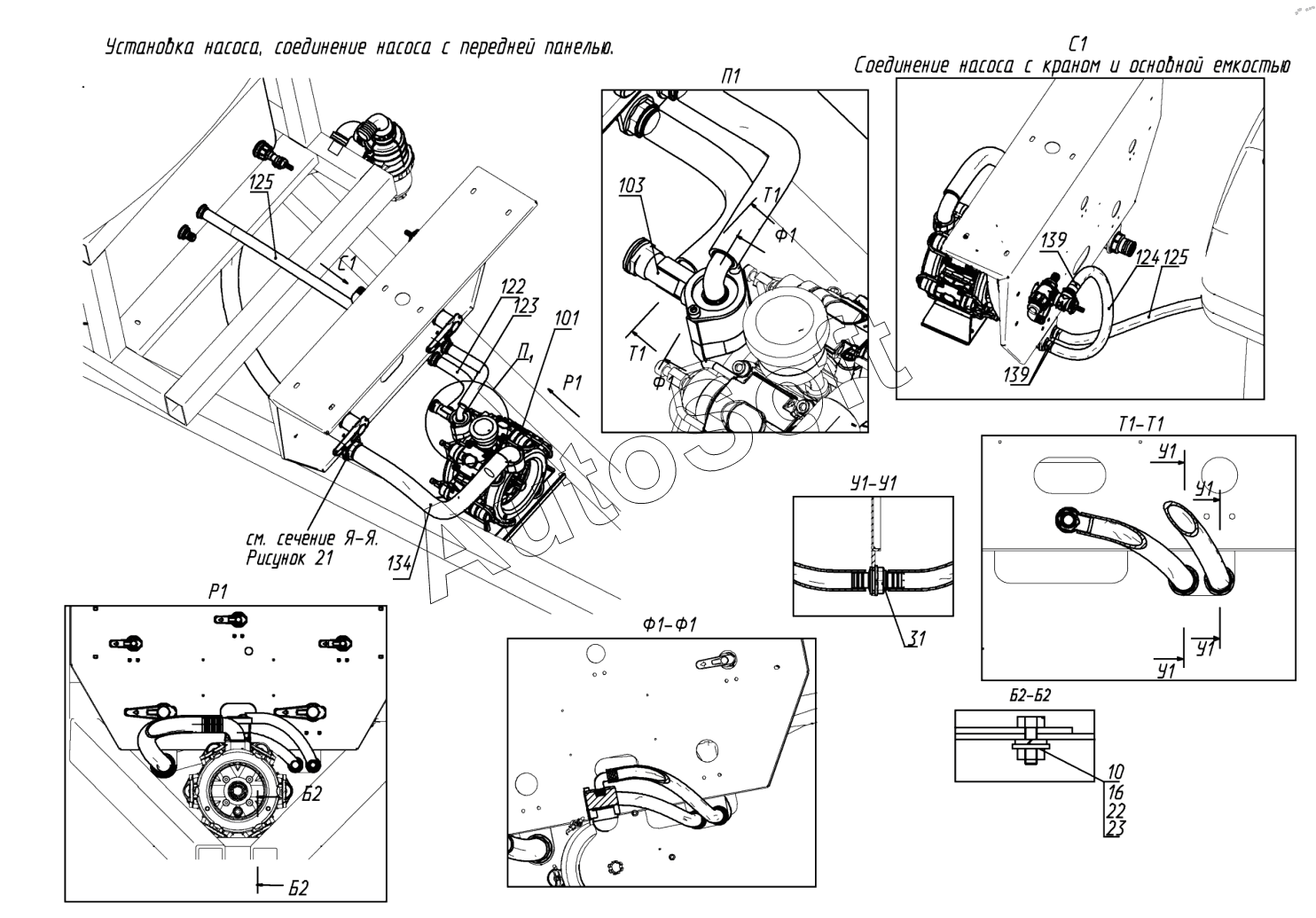

Каталог запасных частей к технике: Клевер RSM TS-3200 (2024). Комплект аппаратуры распыления Arag ОП-3200-24.01.10.000Б-05ГС
10
16
22
23
31
101
103
122
123
124
125
125
134
139
139
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | О***0 | Параллелограмм миксера | |
| 2 | О***0 | Кронштейн датчика | |
| 3 | О***0 | Распределительный блок в сборе | |
| 4 | О***0 | Шланг заправочный | |
| 5 | О***6 | Кронштейн | |
| 6 | О***8 | Кронштейн | |
| 7 | Б***3 | Болт М8х16.88 Zinc DIN 933 | |
| 8 | Б***3 | Болт М8х20.88 Zinc DIN 933 | |
| 9 | Б***3 | Болт М10х25.88 Zinc DIN 933 | |
| 10 | Б***3 | Болт М12х30.88 Zinc DIN 933 | |
| 11 | В***6 | Винт М4х16 Zinc DIN 966 | |
| 12 | Г***4 | Гайка М4 Zinc DIN 934 | |
| 13 | Г***4 | Гайка М8 Zinc DIN 934 | |
| 14 | Г***5 | Гайка М8 Zinc DIN 985 | |
| 15 | Г***5 | Гайка М10 Zinc DIN 985 | |
| 16 | Г***4 | Гайка М12 Zinc DIN 934 | |
| 17 | С***0 | Саморез по дереву 3,5х20 | |
| 18 | Ш***5 | Шайба 4 Zinc DIN 125 | |
| 19 | Ш***5 | Шайба 8 Zinc DIN 125 | |
| 20 | Ш***0 | Шайба 8Т.65Г ГОСТ 6402-70 | |
| 21 | Ш***5 | Шайба 10 Zinc DIN 125 | |
| 22 | Ш***5 | Шайба 12 Zinc DIN 125 | |
| 23 | Ш***0 | Шайба 12Т.65Г ГОСТ 6402-70 | |
| 24 | 0***4 | Вилка Т4 | |
| 25 | 0***5 | Вилка Т5 | |
| 26 | 0***6 | Вилка Т6 | |
| 27 | 0***7 | Вилка Т7 | |
| 28 | 1***0 | Прямой штуцер с внутренней резьбой G2" d50 | |
| 29 | 1***3 | Прямой штуцер с наружной резьбой G1/2" d13 | |
| 30 | 1***0 | Прямой штуцер с наружной резьбой G2" d50 | |
| 31 | 1***5 | Фитинг прямой проходной с гай- кой в сборе G1" d25 | |
| 32 | 1***5 | Прямой штуцер d25 T4 внутренний | |
| 33 | 1***0 | Прямой штуцер d50 T7 внутренний | |
| 34 | 1***3 | Прямой штуцер d13 T4 наружный | |
| 35 | 1***5 | Прямой штуцер d25 T4 наружный | |
| 36 | 1***3 | Изогнутый штуцер с наружной резьбой G1/2" d13 | |
| 37 | 1***0 | Изогнутый штуцер с наружной резьбой G1 1/2" d40 | |
| 38 | 1***3 | Изогнутый штуцер для барашковой гайки G3/4" d13 | |
| 39 | 1***0 | Изогнутый штуцер для барашковой гайки G2" d50 | |
| 40 | 1***6 | Фитинг угловой проходной с гайкой G1" d26-29 | |
| 41 | 1***3 | Изогнутый штуцер d13 T4 внутренний | |
| 42 | 1***5 | Изогнутый штуцер d25 T4 внут- ренний | |
| 43 | 1***5 | Изогнутый штуцер d25 T5 внут- ренний | |
| 44 | 1***0 | Изогнутый штуцер d40 T6 внут- ренний | |
| 45 | 1***0 | Изогнутый штуцер d50 T7 внут- ренний | |
| 46 | 1***3 | Изогнутый штуцер d13 T5 | |
| 47 | 1***5 | Изогнутый штуцер d25 T5 наруж- ный | |
| 48 | 1***0 | Изогнутый штуцер 45 d50 T7 внутренний | |
| 49 | 1***2 | Уголок с внутренней резьбой G1/2" | |
| 50 | 1***0 | Тройник с внутренней резьбой G1/2" | |
| 51 | 1***4 | Тройник Т4 внутренний | |
| 52 | 1***5 | Тройник Т5 внутренний | |
| 53 | 1***Н | Заглушка Camlock d50 внутренний | |
| 54 | 1***L | Адаптер Camlock d50 наружный- Т7 внутренний | |
| 55 | 2***0 | Гайка барашковая G3/4" | |
| 56 | 2***0 | Гайка барашковая G2" | |
| 57 | 2***0 | Гайка G1" | |
| 58 | 2***0 | Гайка G1 1/2" | |
| 59 | 2***0 | Гайка G2" | |
| 60 | 2***0 | Заглушка с внутренней резьбой G1" | |
| 61 | 2***0 | Заглушка с внутренней резьбой G2" | |
| 62 | 2***0 | Патрубок сливной G1" | |
| 63 | 2***0 | Патрубок сливной G2" | |
| 64 | 2***0 | Симметричный проходной нип- пель G1/2" | |
| 65 | 2***2 | Муфта G3/4" наружная, G1/2" внутренняя | |
| 66 | 2***5 | Ниппель Т5 | |
| 67 | 3***0 | Фильтр для крышки d425 | |
| 68 | 3***4 | Фильтр для крышки d140 | |
| 69 | 3***2 | Фильтр всасывающий Т7 | |
| 70 | 3***1 | Кольцо крышки d140 | |
| 71 | 3***0 | Уплотнительной кольцо для крышки d425 | |
| 72 | 3***0 | Уплотнительное кольцо для крышки d140 | |
| 73 | 3***0 | Крышка емкости d140 | |
| 74 | 3***0 | Крышка емкости d425 | |
| 75 | 4***3 | Штуцер шланговый тупиковый 1/2" | |
| 76 | 4***А | 3-х ходовой затвор Т4 | |
| 77 | 4***А | 3-х ходовой затвор Т7 | |
| 78 | 4***0 | Кабель | |
| 79 | Ш***5 | Шланг ПВХ Reffitex, 20 bar d13x19 L=465 | |
| 79 | Ш***5 | Шланг ПВХ Reffitex, 20 bar d13x19 L=465 | |
| 81 | 5***5 | Гидравлическая мешалка, сопло d5 | |
| 82 | 5***1 | Миксер 30л "Niagara" | |
| 83 | 5***7 | Водозабор с антивихревой крышкой G2" | |
| 84 | 5***0 | Сопло для промывки резервуаров | |
| 85 | 5***8 | Кран для мытья рук | |
| 86 | 4***2 | 2-х ходовой затвор 1/2" | |
| 87 | 8***1 | Блок секционных клапанов выход d13 | |
| 88 | 9***5 | Манометр | |
| 89 | G***1 | Кольцо уплотнительное G3/4" | |
| 90 | G***1 | Кольцо уплотнительное G1/2" | |
| 91 | G***1 | Кольцо уплотнительное G2" | |
| 92 | G***4 | Колько уплотнительное Т4 | |
| 93 | G***3 | Кольцо уплотнительное Т5 | |
| 94 | G***2 | Прокладка для наружной резьбы G1/2" | |
| 95 | G***4 | Прокладка для наружной резьбы G1" | |
| 96 | G***5 | Прокладка для наружной резьбы G1 1/4" | |
| 97 | G***6 | Прокладка для проходной наружной резьбы G1 1/2" | |
| 98 | G***7 | Прокладка для наружной резьбы G2" | |
| 99 | 2***1 | Заглушка с наружной резьбой G1/4" | |
| 100 | 1***3 | Уровнемер | |
| 101 | В***1 | Насос мембранно-поршневой | |
| 102 | 2***5 | Защита карданного вала | |
| 103 | 2***0 | Предохранительный клапан в сбо- ре | |
| 104 | Б***с | Бортовой навигационный комплекс "Агронавигатор+" тип5 | |
| 105 | Б***я | Блок контроля и управления (БКУ) | |
| 107 | У***т | Комплект кабелей связи | |
| 108 | К***и | Кабель связи | |
| 109 | U***A | Датчик индуктивный | |
| 110 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 111 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 112 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 113 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 114 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 115 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 116 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 117 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 118 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 119 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 120 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 121 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 122 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 123 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 124 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 125 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 126 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 127 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 128 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 129 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 130 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 131 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 132 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 133 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 134 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 135 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 136 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 137 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 138 | Ш***9 | Шланг пищевой MN19 | |
| 139 | Х***2 | Хомут червячный ZIP 25-40/12W2 | |
| 140 | Х***7 | Хомут шарнирный DAR 44-47 | |
| 141 | Х***9 | Хомут шарнирный DAR 56-59 | |
| 142 | О***0 | Соплодержатель в сборе | |
| 142 | О***0 | Соплодержатель в сборе | |
| 143 | Б***2 | Болт М6х16.88 DIN 933 А2 | |
| 143 | Б***2 | Болт М6х16.88 DIN 933 А2 | |
| 144 | Г***2 | Гайка М6 DIN 985 А2 | |
| 144 | Г***2 | Гайка М6 DIN 985 А2 | |
| 145 | Ш***2 | Шайба 6 DIN 9021 А2 | |
| 145 | Ш***2 | Шайба 6 DIN 9021 А2 | |
| 146 | 4***3 | Штуцер шланговый проходной 1/2" | |
| 146 | 4***3 | Штуцер шланговый проходной 1/2" | |
| 146 | 4***0 | Гидравлический пульт управле- ния | |
| 146 | 4***0 | Кронштейн-присоска |
