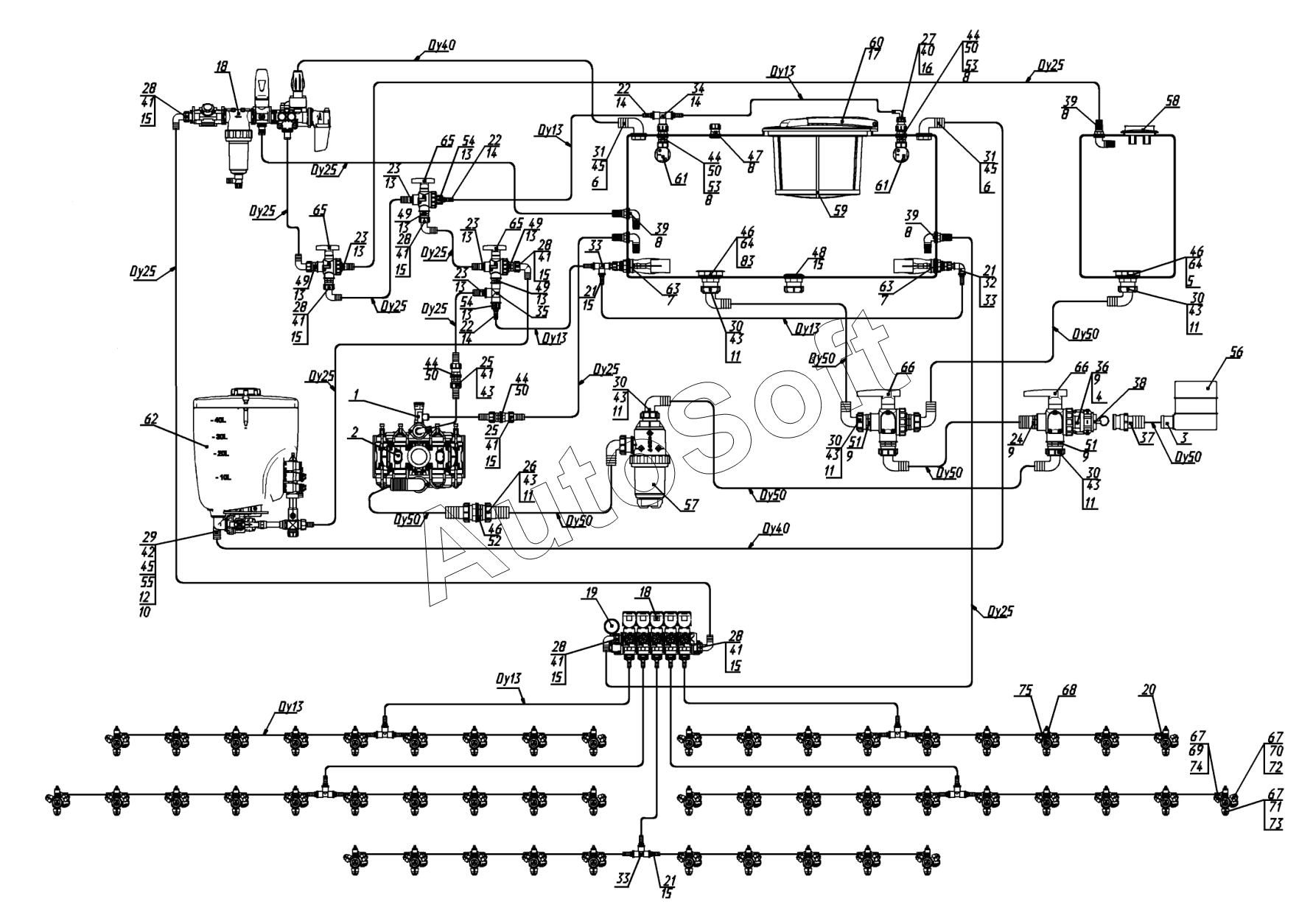

Каталог запасных частей к технике: Клевер RSM TS-3200 (2024). Комплект аппаратуры распыления GeoLine ОП-3200-24.01.10.000А-03 ГО
1
2
3
4
5
6
6
7
7
8
8
8
8
8
8
9
9
9
9
10
11
11
11
11
11
11
12
13
13
13
13
13
13
13
13
13
13
14
14
14
14
15
15
15
15
15
15
15
15
15
15
16
17
18
18
19
20
21
21
21
22
22
22
23
23
23
24
25
25
26
27
28
28
28
28
28
28
29
30
30
30
30
30
31
31
32
33
33
33
34
35
36
37
38
39
39
39
40
41
41
41
41
41
41
41
41
42
43
43
43
43
43
43
43
44
44
44
44
45
45
45
46
46
46
47
48
49
49
49
49
50
50
50
50
50
51
51
51
52
53
53
53
54
55
56
57
58
59
60
61
61
62
63
63
64
64
64
65
65
65
65
66
66
49
49
49
49
50
50
50
50
50
51
51
51
52
53
53
53
54
55
56
57
58
59
60
61
61
62
63
63
64
64
64
65
65
65
65
66
66
67
67
67
67
67
67
67
67
68
68
69
69
70
70
71
71
72
72
73
73
74
74
75
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150.200.03 | 1***3 | Уровнемер | |
| 24160205 | 2***5 | Защита карданного вала | |
| 8365001 | 8***1 | Кран для мытья рук Dn18 | |
| 8406054 | 8***4 | Блок управления гидроклапанами | |
| UB11-NC- NPN-P3A | U***A | Датчик индуктивный | |
| Блок контроля и управления | Б***я | Блок контроля и управления (БКУ) | |
| Болт | Б***т | Болт | |
| Болт | Б***т | Болт | |
| Болт М10х25.88 Zinc DIN 933 | Б***3 | Болт М10х25.88 Zinc DIN 933 | |
| Болт М12х30.88 Zinc DIN 933 | Б***3 | Болт М12х30.88 Zinc DIN 933 | |
| Болт М8х16.88 Zinc DIN 933 | Б***3 | Болт М8х16.88 Zinc DIN 933 | |
| Болт М8х20.88 Zinc DIN 933 | Б***3 | Болт М8х20.88 Zinc DIN 933 | |
| Бортовой навигационный комплекс | Б***с | Бортовой навигационный комплекс "Агронавигатор+" тип5 | |
| Винт М4х16 Zinc DIN 966 | В***6 | Винт М4х16 Zinc DIN 966 | |
| Гайка | Г***а | Гайка | |
| Гайка | Г***а | Гайка | |
| Гайка М10 Zinc DIN 985 | Г***5 | Гайка М10 Zinc DIN 985 | |
| Гайка М12 Zinc DIN 934 | Г***4 | Гайка М12 Zinc DIN 934 | |
| Гайка М4 Zinc DIN 934 | Г***4 | Гайка М4 Zinc DIN 934 | |
| Гайка М8 Zinc DIN 934 | Г***4 | Гайка М8 Zinc DIN 934 | |
| Кабель связи | К***и | Кабель связи | |
| Комплект кабелей связи | К***и | Кабель связи | |
| ОП-3200-24.01.00.406 | О***6 | Кронштейн | |
| ОП-3200-24.01.00.408 | О***8 | Кронштейн | |
| ОП-3200-24.01.10.100 | О***0 | Параллелограмм миксера | |
| ОП-3200-24.01.10.200 | О***0 | Кронштейн датчика | |
| С00902042 | С***2 | Кабель | |
| С00902045 | С***5 | Кабель-удлинитель | |
| Саморез по дереву 3,5х20 | С***0 | Саморез по дереву 3,5х20 | |
| Управляющий жгут | У***т | Комплект кабелей связи | |
| Хомут | Х***т | Хомут кабельный | |
| Хомут | Х***т | Хомут кабельный | |
| Хомут | Х***т | Хомут кабельный | |
| Хомут | Х***т | Хомут кабельный | |
| Хомут | Х***т | Хомут кабельный | |
| Шайба | Ш***а | Шайба | |
| Шайба | Ш***а | Шайба | |
| Шайба 10 Zinc DIN 125 | Ш***5 | Шайба 10 Zinc DIN 125 | |
| Шайба 12 Zinc DIN 125 | Ш***5 | Шайба 12 Zinc DIN 125 | |
| Шайба 12.65Г ГОСТ 6402-70 | Ш***0 | Шайба 12.65Г ГОСТ 6402-70 | |
| Шайба 4 Zinc DIN 125 | Ш***5 | Шайба 4 Zinc DIN 125 | |
| Шайба 8 Zinc DIN 125 | Ш***5 | Шайба 8 Zinc DIN 125 | |
| Шайба 8.65Г ГОСТ 6402-70 | Ш***0 | Шайба 8.65Г ГОСТ 6402-70 | |
| Шланг | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| Шланг | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| Шланг | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| Шланг | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| Шланг | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| Шланг | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм | |
| 1 | 2***0 | Предохранительный клапан в сбо- ре | |
| 2 | В***1 | Насос мембранно-поршневой | |
| 3 | R***3 | Фитинг d50 | |
| 4 | G***9 | G2" Прокладка уплотнительная | |
| 5 | G***8 | 59х84х4 Прокладка уплотнительная | |
| 6 | G***6 | 47х67х3 Прокладка уплотнительная | |
| 7 | G***4 | 40х60х4 Прокладка уплотнительная | |
| 8 | G***2 | 33х45х3 Прокладка уплотнительная | |
| 9 | G***2 | 58,74х3,53 кольцо уплотнительное | |
| 10 | G***6 | 39,69х3,53 кольцо уплотнительное | |
| 11 | G***0 | 39,34х2,62 кольцо уплотнительное | |
| 12 | G***8 | 32,99х2,62 кольцо уплотнительное | |
| 13 | G***6 | 29,82х2,62 кольцо уплотнительное | |
| 14 | G***0 | 25,07х2,62 кольцо уплотнительное | |
| 15 | G***8 | 20,24х2,62 кольцо уплотнительное | |
| 16 | G***2 | 13,1х2,62 кольцо уплотнительное | |
| 17 | G***7 | 370х7,5 кольцо уплотнительное | |
| 18 | 8***8 | Клапан управления/Блок секционных клапанов | |
| 19 | 8***3 | Манометр глицериновый | |
| 20 | 8***4 | Штуцер шланговый тупиковый 1/2" | |
| 21 | 8***1 | G1/2" Dn13 Штуцер прямой с наружной резьбой | |
| 22 | 8***1 | G3/4" Dn13 Штуцер прямой с наружной резьбой | |
| 23 | 8***2 | G1" Dn25 Штуцер прямой с наружной резьбой | |
| 24 | 8***1 | G2" Штуцер прямой с наружной резьбой | |
| 25 | 8***4 | G1" Штуцер прямой для барашко- вой гайки | |
| 26 | 8***2 | G2" Штуцер прямой для барашко- вой гайки | |
| 27 | 8***0 | G3/4" Dn13 Штуцер-колено 90 для барашковой гайки | |
| 28 | 8***2 | G1" Dn25 Штуцер-колено 90 для барашковой гайки | |
| 29 | 8***5 | G1 1/2" Dn40 Штуцер-колено 90 для барашковой гайки | |
| 30 | 8***2 | G2" Dn50 Штуцер-колено 90 для барашковой гайки | |
| 31 | 8***5 | G1 1/2" Dn40 Штуцер-колено 90 для барашковой гайки | |
| 32 | 8***1 | Угольник с внутренней резьбой G1/2" | |
| 33 | 8***1 | G1/2" Тройник с внутренней резь- бой | |
| 34 | 8***1 | G3/4" Тройник с внутренней резь- бой | |
| 35 | 8***1 | G1" Тройник с внутренней резь- бой | |
| 36 | 8***2 | Муфта кулачковая с наружной резьбой G2" | |
| 37 | 8***5 | Переходник со штуцером G2" | |
| 38 | 8***8 | Заглушка для муфты кулачковой G2" | |
| 39 | 8***1 | Узел штуцера G1" | |
| 40 | 8***2 | G3/4" Гайка барашковая | |
| 41 | 8***1 | G1" Гайка барашковая | |
| 42 | 8***1 | G1 1/2" Гайка барашковая | |
| 43 | 8***1 | G2" Гайка барашковая | |
| 44 | 8***1 | G1" Гайка зажимная | |
| 45 | 8***1 | G1 1/2" Гайка зажимная | |
| 46 | 8***1 | G2" Гайка зажимная | |
| 47 | 8***1 | G1" комплект выпускного патруб- ка | |
| 48 | 8***1 | G2" комплект выпускного патруб- ка | |
| 49 | 8***1 | G1" ниппель | |
| 49 | 8***1 | G1" ниппель | |
| 50 | 8***3 | G1" ниппель | |
| 50 | 8***3 | G1" ниппель | |
| 51 | 8***1 | G2" ниппель | |
| 51 | 8***1 | G2" ниппель | |
| 52 | 8***2 | G2" ниппель | |
| 52 | 8***2 | G2" ниппель | |
| 53 | 8***3 | G3/4" x G1" редуктор с наружной/внутренней резьбой | |
| 53 | 8***3 | G3/4" x G1" редуктор с наружной/внутренней резьбой | |
| 54 | 8***1 | G1" x G3/4" редуктор с наружной/внутренней резьбой | |
| 54 | 8***1 | G1" x G3/4" редуктор с наружной/внутренней резьбой | |
| 55 | 8***1 | G1 1/2" x G1 1/4" редуктор с наружной/внутренней резьбой | |
| 55 | 8***1 | G1 1/2" x G1 1/4" редуктор с наружной/внутренней резьбой | |
| 56 | 8***3 | Фильтр всасывающий плавучий | |
| 56 | 8***3 | Фильтр всасывающий плавучий | |
| 57 | 8***0 | Фильтр всасывающий с клапаном | |
| 57 | 8***0 | Фильтр всасывающий с клапаном | |
| 58 | 8***1 | Крышка в комплекте | |
| 58 | 8***1 | Крышка в комплекте | |
| 59 | 8***1 | Фильтр корзинчатый d415 | |
| 59 | 8***1 | Фильтр корзинчатый d415 | |
| 60 | 8***5 | Крышки емкости d415 | |
| 60 | 8***5 | Крышки емкости d415 | |
| 61 | 8***7 | Головка моечная вращающаяся | |
| 61 | 8***7 | Головка моечная вращающаяся | |
| 62 | 8***4 | Миксер | |
| 62 | 8***4 | Миксер | |
| 63 | 8***2 | Смеситель поворачиваемый гид- равлический d5 | |
| 63 | 8***2 | Смеситель поворачиваемый гид- равлический d5 | |
| 64 | 8***8 | Антивихрь G2" | |
| 64 | 8***8 | Антивихрь G2" | |
| 65 | 8***3 | G1" кран шаровый 3-х ходовой проточный | |
| 65 | 8***3 | G1" кран шаровый 3-х ходовой проточный | |
| 66 | 8***3 | G2" кран шаровый 3-х ходовой проточный | |
| 66 | 8***3 | G2" кран шаровый 3-х ходовой проточный | |
| 67 | 8***0 | Фильтр форсунки зеленый | |
| 67 | 8***0 | Фильтр форсунки зеленый | |
| 68 | 8***8 | Форсункодержатель на 3 форсунки | |
| 68 | 8***8 | Форсункодержатель на 3 форсунки | |
| 69 | 8***6 | Колпачек быстросъемный универсальный красный | |
| 69 | 8***6 | Колпачек быстросъемный универсальный красный | |
| 70 | 8***7 | Колпачек быстросъемный универсальный желтый | |
| 70 | 8***7 | Колпачек быстросъемный универсальный желтый | |
| 71 | 8***9 | Колпачек быстросъемный универсальный синий | |
| 71 | 8***9 | Колпачек быстросъемный универсальный синий | |
| 72 | 8***2 | Форсунка EZK 110/02, желтая | |
| 72 | 8***2 | Форсунка EZK 110/02, желтая | |
| 73 | 8***4 | Форсунка EZK 110/03, синяя | |
| 73 | 8***4 | Форсунка EZK 110/03, синяя | |
| 74 | 8***5 | Форсунка EZK 110/04, красная | |
| 74 | 8***5 | Форсунка EZK 110/04, красная | |
| 75 | 8***7 | Штуцер шланговый проходной 1/2" | |
| 75 | 8***7 | Штуцер шланговый проходной 1/2" |
