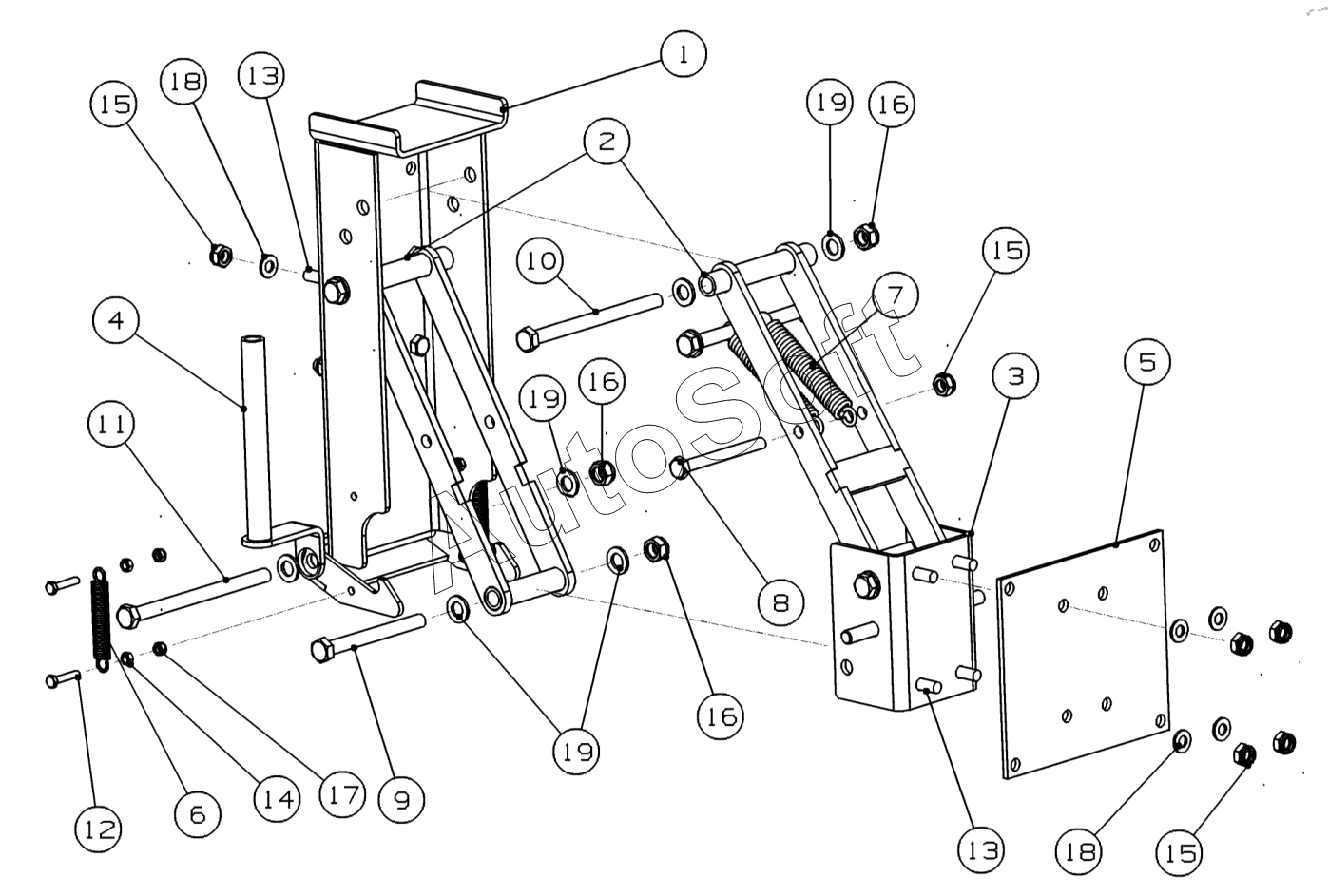

Каталог запасных частей к технике: Клевер RSM TS-3200 (2024). Параллелограмм миксера ОП-3200-24.01.10.100
10
19
19
19
18
18
17
16
16
16
15
15
15
14
13
13
12
11
1
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | О***0 | Основание | |
| 2 | О***0 | Рычаг | |
| 3 | О***0 | Площадка | |
| 4 | О***0 | Замок | |
| 5 | О***1 | Пластина переходная | |
| 6 | О***2 | Пружина | |
| 7 | О***3 | Пружина | |
| 8 | Б***1 | Болт М10x100.88 Zinc DIN 931 | |
| 9 | Б***1 | Болт М12x120.88 Zinc DIN 931 | |
| 10 | Б***1 | Болт М12х160.88 Zinc DIN 931 | |
| 11 | Б***1 | Болт М12х170.88 Zinc DIN 931 | |
| 12 | Б***3 | Болт М6x30.88 Zinc DIN 933 | |
| 13 | Б***3 | Болт М10x25.88 Zinc DIN 933 | |
| 14 | Г***4 | Гайка М6 Zinc DIN 934 | |
| 15 | Г***5 | Гайка М10 Zinc DIN 985 | |
| 16 | Г***5 | Гайка М12 Zinc DIN 985 | |
| 17 | Г***5 | Гайка М6 Zinc DIN 985 | |
| 18 | Ш***5 | Шайба 10 Zinc DIN 125 | |
| 19 | Ш***5 | Шайба 12 Zinc DIN 125 |
