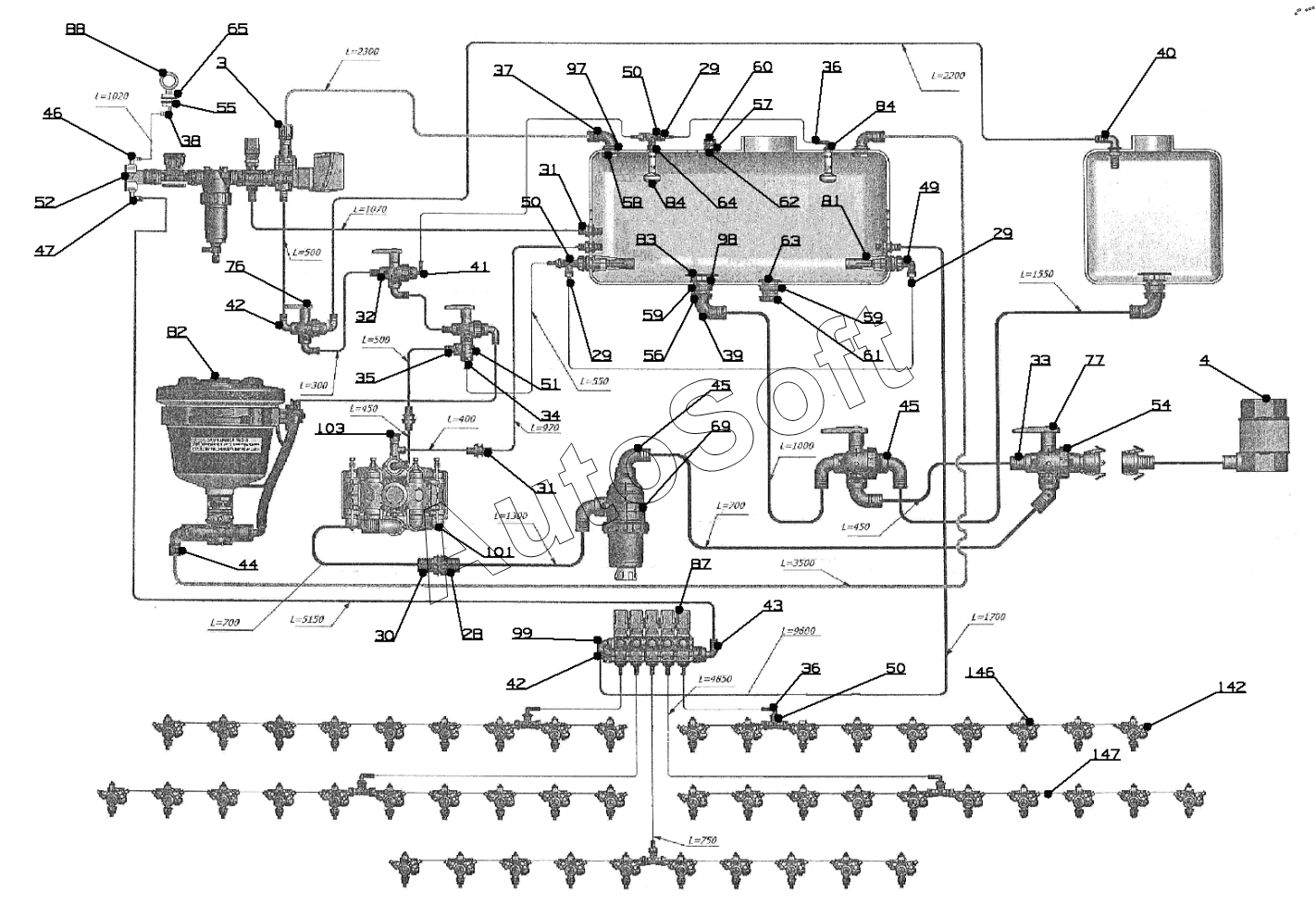

Каталог запасных частей к технике: Клевер RSM TS-3200 (2024). Схема гидравлическая системы распыления Arag
81
55
56
57
58
59
59
60
61
62
63
64
65
69
76
77
54
82
83
84
84
87
88
97
98
99
101
103
142
146
147
40
4
28
29
29
29
30
31
31
32
33
34
35
36
36
37
38
39
3
41
42
42
43
44
45
45
46
47
49
50
50
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | О***0 | Распределительный блок в сборе | |
| 4 | О***0 | Шланг заправочный | |
| 28 | 1***0 | Прямой штуцер с внутренней резьбой G2" d50 | |
| 29 | 1***3 | Прямой штуцер с наружной резьбой G1/2" d13 | |
| 30 | 1***0 | Прямой штуцер с наружной резьбой G2" d50 | |
| 31 | 1***5 | Фитинг прямой проходной с гай- кой в сборе G1" d25 | |
| 32 | 1***5 | Прямой штуцер d25 T4 внутренний | |
| 33 | 1***0 | Прямой штуцер d50 T7 внутренний | |
| 34 | 1***3 | Прямой штуцер d13 T4 наружный | |
| 35 | 1***5 | Прямой штуцер d25 T4 наружный | |
| 36 | 1***3 | Изогнутый штуцер с наружной резьбой G1/2" d13 | |
| 37 | 1***0 | Изогнутый штуцер с наружной резьбой G1 1/2" d40 | |
| 38 | 1***3 | Изогнутый штуцер для барашковой гайки G3/4" d13 | |
| 39 | 1***0 | Изогнутый штуцер для барашковой гайки G2" d50 | |
| 40 | 1***6 | Фитинг угловой проходной с гайкой G1" d26-29 | |
| 41 | 1***3 | Изогнутый штуцер d13 T4 внутренний | |
| 42 | 1***5 | Изогнутый штуцер d25 T4 внут- ренний | |
| 43 | 1***5 | Изогнутый штуцер d25 T5 внут- ренний | |
| 44 | 1***0 | Изогнутый штуцер d40 T6 внут- ренний | |
| 45 | 1***0 | Изогнутый штуцер d50 T7 внут- ренний | |
| 46 | 1***3 | Изогнутый штуцер d13 T5 | |
| 47 | 1***5 | Изогнутый штуцер d25 T5 наруж- ный | |
| 48 | 1***0 | Изогнутый штуцер 45 d50 T7 внутренний | |
| 49 | 1***2 | Уголок с внутренней резьбой G1/2" | |
| 50 | 1***0 | Тройник с внутренней резьбой G1/2" | |
| 51 | 1***4 | Тройник Т4 внутренний | |
| 52 | 1***5 | Тройник Т5 внутренний | |
| 53 | 1***Н | Заглушка Camlock d50 внутренний | |
| 54 | 1***L | Адаптер Camlock d50 наружный- Т7 внутренний | |
| 55 | 2***0 | Гайка барашковая G3/4" | |
| 56 | 2***0 | Гайка барашковая G2" | |
| 57 | 2***0 | Гайка G1" | |
| 58 | 2***0 | Гайка G1 1/2" | |
| 59 | 2***0 | Гайка G2" | |
| 60 | 2***0 | Заглушка с внутренней резьбой G1" | |
| 61 | 2***0 | Заглушка с внутренней резьбой G2" | |
| 62 | 2***0 | Патрубок сливной G1" | |
| 63 | 2***0 | Патрубок сливной G2" | |
| 64 | 2***0 | Симметричный проходной нип- пель G1/2" | |
| 65 | 2***2 | Муфта G3/4" наружная, G1/2" внутренняя | |
| 69 | 3***2 | Фильтр всасывающий Т7 | |
| 76 | 4***А | 3-х ходовой затвор Т4 | |
| 77 | 4***А | 3-х ходовой затвор Т7 | |
| 81 | 5***5 | Гидравлическая мешалка, сопло d5 | |
| 82 | 5***1 | Миксер 30л "Niagara" | |
| 83 | 5***7 | Водозабор с антивихревой крышкой G2" | |
| 84 | 5***0 | Сопло для промывки резервуаров | |
| 87 | 8***1 | Блок секционных клапанов выход d13 | |
| 88 | 9***5 | Манометр | |
| 97 | G***6 | Прокладка для проходной наружной резьбы G1 1/2" | |
| 98 | G***7 | Прокладка для наружной резьбы G2" | |
| 99 | 2***1 | Заглушка с наружной резьбой G1/4" | |
| 101 | В***1 | Насос мембранно-поршневой | |
| 103 | 2***0 | Предохранительный клапан в сбо- ре | |
| 142 | О***0 | Соплодержатель в сборе | |
| 146 | Ш***р | Штуцер шланговый проходной 1/2" | |
| 147 | Ш***г | Шланг ПВХ Reffitex, 20 bar d13x19 L=185мм |
