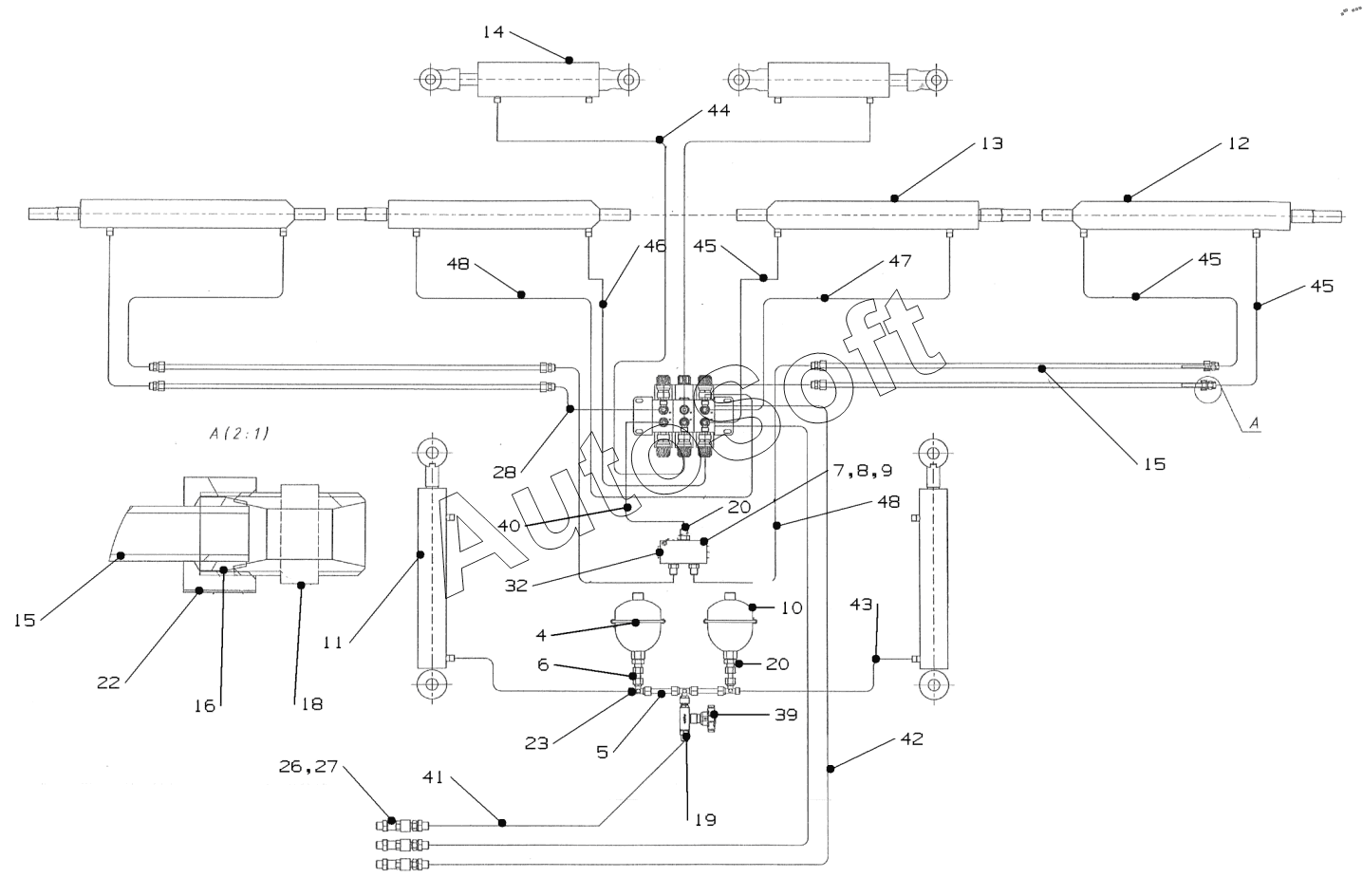

Каталог запасных частей к технике: Клевер RSM TS-3200 (2024). Схема гидравлическая управления штангой
26
27
28
32
39
40
41
42
43
44
45
45
45
46
47
48
48
13
4
5
6
7
8
9
10
11
12
14
15
15
15
15
16
18
19
20
20
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | О***1 | Кронштейн | |
| 2 | О***3 | Шпилька | |
| 3 | О***4 | Хомут | |
| 4 | О***А | Хомут | |
| 5 | О***5 | Труба прецизионная CD12х1.5 L=80 | |
| 6 | О***6 | Труба прецизионная CD12х1.5 L=40 | |
| 7 | Б***1 | Болт М6х60 8.8 Zinc DIN 931 | |
| 8 | Г***5 | Гайка М6 Zinc DIN 985 | |
| 9 | Ш***5 | Шайба 6 Zinc DIN 125 | |
| 10 | П***р | Пневмогидроаккумулятор 0.75 NBR 210 | |
| 11 | М***) | Гидроцилиндр | |
| 12 | М***) | Гидроцилиндр | |
| 13 | М***) | Гидроцилиндр | |
| 14 | М***) | Гидроцилиндр | |
| 15 | О***7 | Труба прецизионная CD12х1.50 L=4400 мм (для 27м) | |
| 15 | О***7 | Труба прецизионная CD12х1.50 L=3500 мм (для 24м) | |
| 16 | F***3 | Кольцо врезное | |
| 17 | F***O | Фитинг прямой с гайкой в сборе (М18х1,5-12L)-G3/8" нар. | |
| 18 | F***3 | Фитинг соединитель М18х1,5 | |
| 19 | F***3 | Фитинг прямой G3/8"-12L (М18х1,5) | |
| 20 | F***3 | Фитинг прямой G1/2"-12L (М18х1,5) | |
| 22 | F***3 | Гайка обжимная М18х1,5 | |
| 23 | F***3 | Фитинг тройник 12L (М18х1,5) | |
| 24 | F***3 | Заглушка 1/2" | |
| 25 | F***3 | Заглушка 3/8" | |
| 26 | S***G | Быстроразъемное соединение-муфта G1/2" вн. | |
| 27 | S***G | Быстроразъемное соединение-штуцер G1/2" вн. | |
| 28 | Р***N | РВД.6.A2L10.A3L10.1500.1SN | |
| 29 | В***9 | Винт под шестигранник DIN912-М5х110-ST12.9 | |
| 30 | В***8 | Винт под шестигранник DIN912-М5х70-ZN8.8 | |
| 31 | C***1 | Катушка для распределителей DS3 12В | |
| 32 | 0***C | Делитель потока дроссельный G1/2-G3/8 | |
| 33 | D***0 | Гидрораспределитель | |
| 34 | M***0 | Дроссель – ISO 4401-03 (СЕТОР-03) | |
| 35 | M***0 | Дроссель – ISO 4401-03 (СЕТОР-03) | |
| 36 | M***0 | Гидрозамок – ISO 4401-03 (СЕТОР-03) | |
| 37 | P***1 | Плита концевая – ISO 4401-03 (СЕТОР-03) | |
| 38 | P***1 | Плита соединительная – ISO 4401-03 (СЕТОР-03) | |
| 39 | R***0 | Дроссель 3/8" | |
| 40 | Р***0 | РВД.6.A3L10.A3L10.600.1SN.180 | |
| 41 | Р***N | РВД.8.А3L10.DK(г)20х1.5.9000.1SN | |
| 42 | Р***N | РВД.8.A2L10.DK(г)20х1.5.10000.1SN | |
| 43 | Р***N | РВД.6.A2L10.DK(г)16х1.5(90).800.1SN | |
| 44 | Р***N | РВД.6.A2L10.DK(г)16х1.5(90).1700.1SN | |
| 45 | Р***N | РВД.6.A2L10.DK(г)16х1.5(90).600.1SN | |
| 46 | Р***N | РВД.6.A3L10.DK(г)16х1.5(90).600.1SN | |
| 47 | Р***N | РВД.6.A2L10.DK(г)16х1.5(90).900.1SN | |
| 48 | Р***N | РВД.6.A3L10.DK(г)16х1.5(90).900.1SN |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
