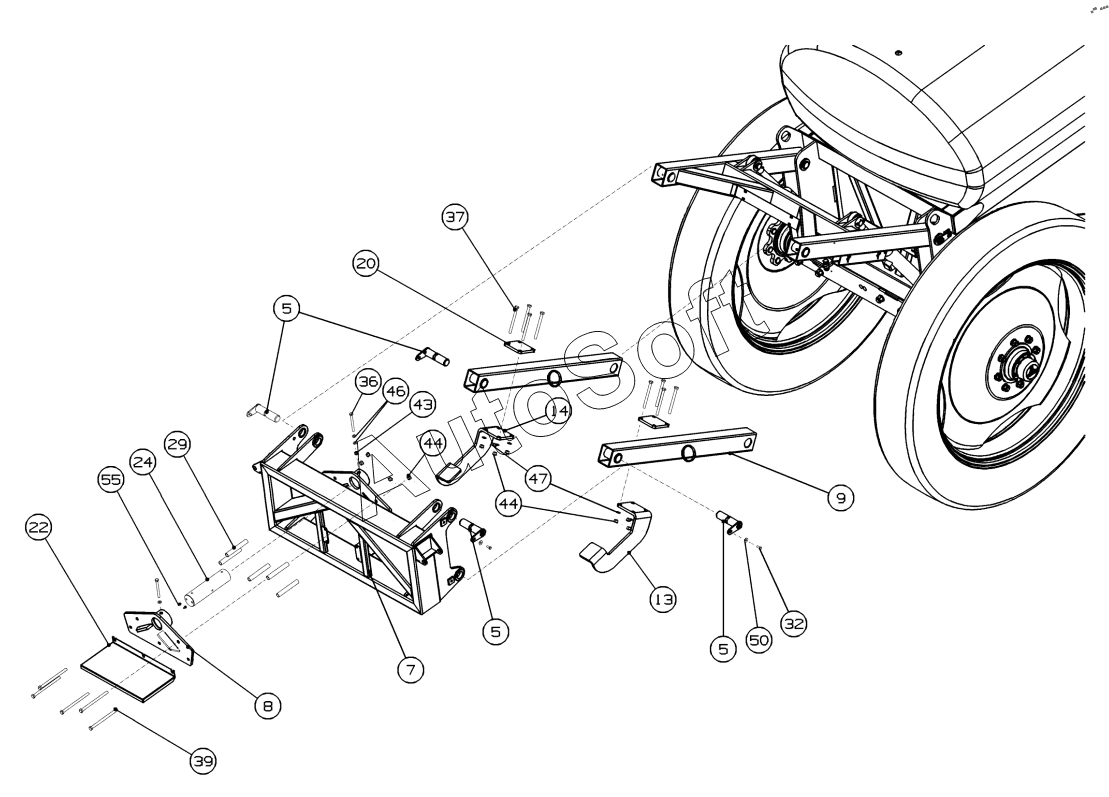

Каталог запасных частей к технике: Клевер RSM TS-3200 (2024). Опрыскиватель полуприцепной ОП-3200-24.01.00.000Б (вид сзади)
5
5
5
7
8
9
13
14
20
22
24
29
32
36
37
39
43
44
44
46
47
50
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | О***А | Стойка уровня | |
| 2 | О***В | Шасси | |
| 2 | О***1 | Шасси | |
| 3 | О***Е | Панель | |
| 4 | О***0 | Промопора | |
| 5 | О***0 | Ось | |
| 6 | О***0 | Обечайка | |
| 7 | О***А | Рамка | |
| 8 | О***0 | Пластина | |
| 9 | О***А | Тяга | |
| 10 | О***А | Напрявляющая | |
| 11 | О***1 | Напрявляющая | |
| 12 | О***А | Стопор | |
| 13 | О***0 | Кронштейн | |
| 14 | О***1 | Кронштейн | |
| 15 | О***0 | Штанга | |
| 15 | О***0 | Штанга | |
| 16 | О***0 | Рычаг верхний | |
| 17 | О***4 | Емкость основная | |
| 17 | О***3 | Емкость основная | |
| 18 | О***А | Емкость промывочная | |
| 19 | О***А | Емкость для мытья рук | |
| 20 | О***7 | Накладка | |
| 21 | О***Б | Кронштейн | |
| 22 | О***А | Щиток | |
| 23 | О***А | Панель | |
| 24 | О***2 | Ось | |
| 25 | О***А | Ось | |
| 26 | О***4 | Ось | |
| 27 | О***9 | Пружина | |
| 28 | О***А | Болт откидной | |
| 29 | О***7 | Труба | |
| 30 | О***3 | Втулка | |
| 31 | Б***3 | Болт М8х16.88 Zinc DIN 933 | |
| 32 | Б***3 | Болт М8х20.88 Zinc DIN 933 | |
| 33 | Б***3 | Болт М8х25.88 Zinc DIN 933 | |
| 34 | Б***3 | Болт М8х35.88 Zinc DIN 933 | |
| 35 | Б***1 | Болт М10х90.88 Zinc DIN 931 | |
| 36 | Б***1 | Болт М10х110.88 Zinc DIN 931 | |
| 37 | Б***1 | Болт М12х140.88 Zinc DIN 931 | |
| 38 | Б***3 | Болт М16х50.88 Zinc DIN 933 | |
| 39 | Б***1 | Болт М12х180.88 Zinc DIN 931 | |
| 40 | Г***4 | Гайка М8 Zinc DIN 934 | |
| 41 | Г***4 | Гайка М16 Zinc DIN 934 | |
| 42 | Г***5 | Гайка М8 Zinc DIN 985 | |
| 43 | Г***5 | Гайка М10 Zinc DIN 985 | |
| 44 | Г***5 | Гайка М12 Zinc DIN 985 | |
| 45 | Ш***5 | Шайба 8 Zinc DIN 125 | |
| 46 | Ш***5 | Шайба 10 Zinc DIN 125 | |
| 47 | Ш***5 | Шайба 12 Zinc DIN 125 | |
| 48 | Ш***5 | Шайба 16 Zinc DIN 125 | |
| 49 | Ш***5 | Шайба 30 Zinc DIN 125 | |
| 50 | Ш***1 | Шайба 8 Zinc DIN 9021 | |
| 51 | Ш***0 | Шайба 8Т65Г ГОСТ 6402-70 | |
| 52 | Ш***4 | Шплинт 4х25 Zinc DIN 94 | |
| 53 | Ш***4 | Шплинт 6,3х50 Zinc DIN 94 | |
| 54 | З***7 | Заклепка скрытой установки 6х16 DIN7337 | |
| 55 | М***р | Масленка 1.2.Ц6.хр | |
| 56 | З***и | Заклепка скрытой установки | |
| 57 | У***й | Упор противооткатный | |
| 58 | 2***6 | Амортизатор | |
| 59 | С***3 | Вал карданный | |
| 60 | Т***1 | Тубус | |
| 61 | Я***й | Ящик инструментальный | |
| 62 | Ш***5 | Шайба С.6.01.019 DIN 125 | |
| 63 | П***4 | Фонарь задний | |
| 64 | О***0 | Панель фонарей левая | |
| 65 | О***0 | Каркас левой панели фонарей | |
| 66 | Г***4 | Гайка М6Н.019 DIN 934 | |
| 67 | Ш***9 | Шайба 6Т.65Г.019 | |
| 68 | Ш***5 | Шайба 6x1,4.019 DIN 125 | |
| 69 | П***4 | Фонарь задний | |
| 70 | О***А | Панель фонарей правая | |
| 71 | О***0 | Каркас правой панели фонарей | |
| 72 | Г***4 | Гайка М6-6Н.019 DIN 934 | |
| 73 | Ш***9 | Шайба 6Т.65Г.019 |
