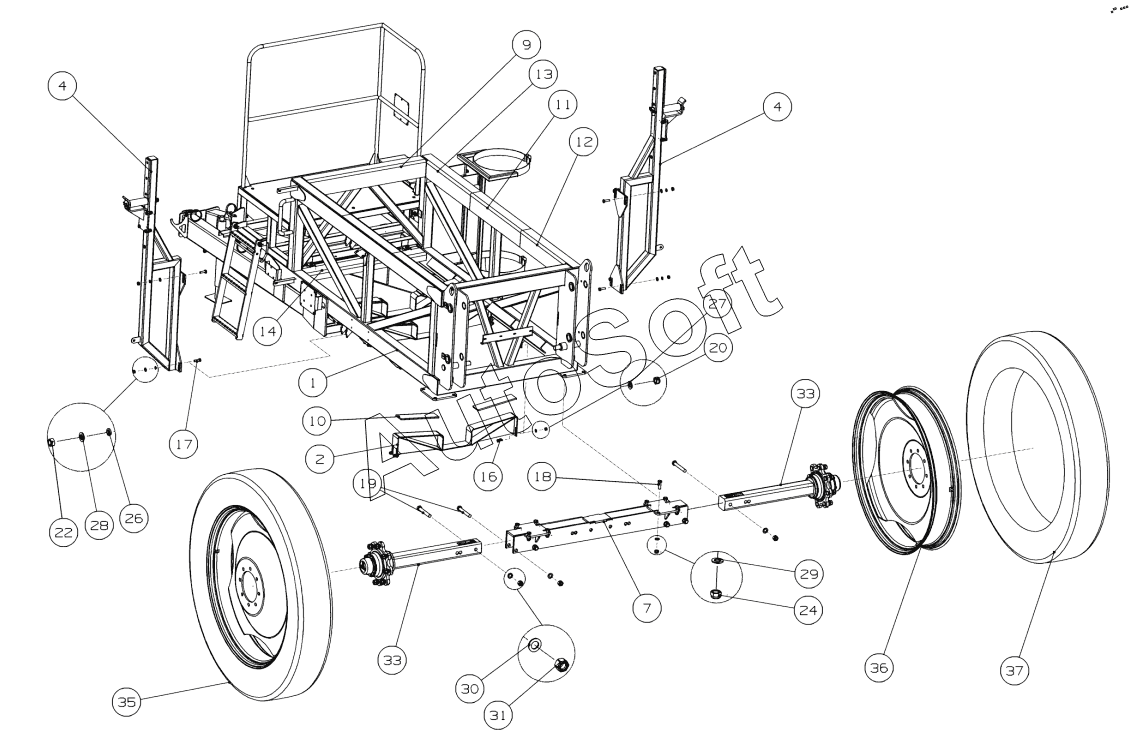

Каталог запасных частей к технике: Клевер RSM TS-3200 (2024). Шасси ОП-3200-24.01.01.000В и ОП-3200-24.01.01.000В-01 (вид сзади)
1
2
4
4
7
9
10
11
12
13
14
16
17
18
19
20
22
24
26
27
28
29
30
31
33
33
35
35
36
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | О***Э | Каркас | |
| 2 | О***А | Ложемент | |
| 3 | О***А | Цепь в сборе | |
| 4 | О***А | Ложемент | |
| 5 | О***0 | Корзина | |
| 6 | О***В | Площадка в сборе | |
| 7 | О***Б | Балка | |
| 8 | О***0 | Фиксатор в сборе | |
| 9 | О***А | Прокладка | |
| 10 | О***6 | Прокладка | |
| 11 | О***А | Прокладка | |
| 12 | О***8 | Прокладка | |
| 13 | О***1 | Прокладка | |
| 14 | О***9 | Прокладка | |
| 15 | О***7 | Шайба | |
| 16 | Б***3 | Болт М10х30.88 Zinc DIN 933 | |
| 17 | Б***3 | Болт М12х40.88 Zinc DIN 933 | |
| 18 | Б***3 | Болт М16х50.88 Zinc DIN 933 | |
| 19 | Б***1 | Болт М20-6gx140.88 Zinc DIN 931 | |
| 20 | Г***5 | Гайка М10 Zinc DIN 985 | |
| 21 | Г***4 | Гайка М10 Zinc DIN 934 | |
| 22 | Г***4 | Гайка М12 Zinc DIN 934 | |
| 23 | Г***5 | Гайка М12 Zinc DIN 985 | |
| 24 | Г***5 | Гайка М16 Zinc DIN 985 | |
| 25 | Ш***9 | Шайба 10Т.65Г.019 | |
| 26 | Ш***9 | Шайба 12Т.65Г.019 | |
| 27 | Ш***5 | Шайба 10 Zinc DIN 125 | |
| 28 | Ш***5 | Шайба 12 Zinc DIN 125 | |
| 29 | Ш***5 | Шайба 16 Zinc DIN 125 | |
| 30 | Ш***5 | Шайба 20 Zinc DIN 125 | |
| 31 | Г***6 | Гайка М20-6Н.6.016 | |
| 32 | S***4 | Опора стояночная | |
| 33 | 8***8 | Полуось | |
| 34 | З***0 | Заглушка пластиковая 30х30 | |
| 35 | О***0 | Колесо в сборе | |
| 35 | О***0 | Колесо в сборе | |
| 36 | 8***2 | Колесо W8х44 КРКЗ | |
| 36 | 8***2 | Колесо W10х38 КРКЗ | |
| 37 | Ш***а | Шина 270/95 R44 (11/2 R44) Petlas/Starmaxx TA-120 TL 142 A8/142B | |
| 37 | Ш***а | Шина 270/95 R44 (11/2 R44) Petlas/Starmaxx TA-120 TL 142 A8/142B |
