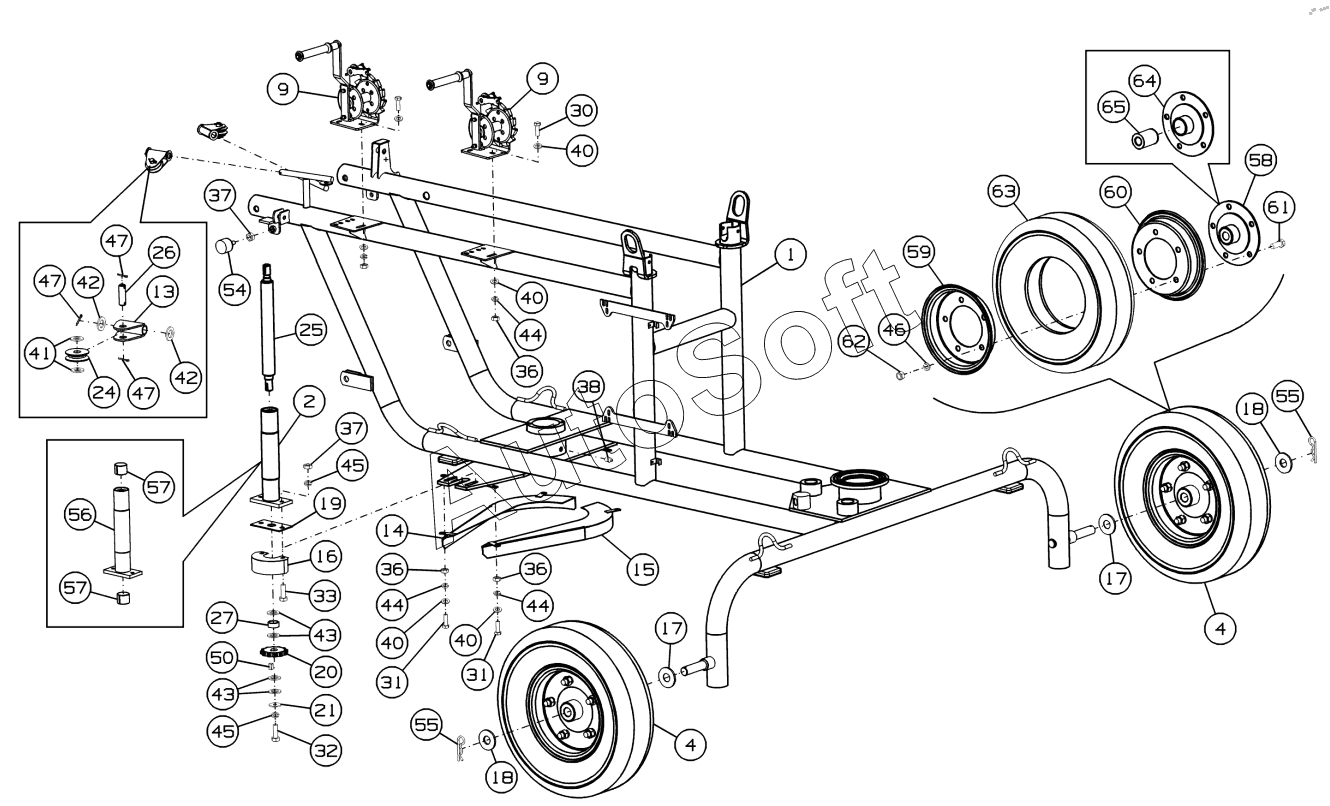

Каталог запасных частей к технике: Клевер МЗС-90 (2024). Рама МЗС-90.01.000 и МЗС-90.01.000-01
41
47
47
47
46
45
45
44
44
44
43
43
42
42
50
40
40
40
40
38
37
37
36
36
36
33
54
55
55
56
57
57
58
59
60
61
62
63
64
65
16
15
14
13
9
9
17
17
4
4
2
1
1
18
18
19
20
21
24
25
26
27
30
31
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***Ж | Рама | |
| 1 | М***2 | Рама | |
| 2 | М***А | Плита со втулкой | |
| 3 | М***0 | Ход передний | |
| 4 | М***0 | Колесо | |
| 5 | М***0 | Кронштейн | |
| 6 | М***А | Механизм подъема | |
| 7 | М***0 | Колесо рулевое | |
| 8 | М***0 | Сница | |
| 9 | М***А | Лебедка | |
| 10 | М***0 | Колодка тормозная | |
| 11 | М***0 | Пята | |
| 12 | М***0 | Винт | |
| 13 | М***0 | Кронштейн | |
| 14 | М***0 | Кожух | |
| 15 | М***1 | Кожух | |
| 16 | М***0 | Кожух | |
| 17 | М***А | Шайба | |
| 18 | М***1 | Шайба | |
| 19 | М***1 | Плита | |
| 20 | М***8 | Звездочка | |
| 21 | М***А | Шайба | |
| 22 | М***9 | Скоба | |
| 23 | М***А | Шайба | |
| 24 | М***5 | Шкив | |
| 25 | М***В | Вал | |
| 26 | М***А | Ось | |
| 27 | М***А | Втулка распорная | |
| 28 | Б***9 | Болт | |
| 29 | В***9 | Винт | |
| 30 | Б***9 | Болт | |
| 31 | Б***9 | Болт | |
| 32 | Б***9 | Болт | |
| 33 | Б***9 | Болт | |
| 34 | Б***9 | Болт | |
| 35 | Г***9 | Гайка | |
| 36 | Г***9 | Гайка | |
| 37 | Г***9 | Гайка | |
| 38 | М***р | Масленка 1.2.Ц6.хр | |
| 39 | О***9 | Ось | |
| 40 | Ш***9 | Шайба | |
| 41 | Ш***9 | Шайба | |
| 42 | Ш***9 | Шайба | |
| 43 | Ш***9 | Шайба | |
| 44 | Ш***9 | Шайба | |
| 45 | Ш***9 | Шайба | |
| 46 | Ш***9 | Шайба | |
| 47 | Ш***9 | Шплинт | |
| 48 | Ш***9 | Шплинт | |
| 49 | Ш***9 | Шплинт | |
| 50 | Ш***2 | Шпонка | |
| 51 | Ц***8 | Цепь | |
| 52 | З***8 | Звено соединительное | |
| 53 | З***1 | Заглушка | |
| 54 | П***2 | Буфер | |
| 55 | Ш***9 | Шплинт | |
| 56 | М***А | Плита со втулкой | |
| 57 | В***U | Втулка | |
| 58 | М***0 | Ступица | |
| 59 | Г***А | Обод | |
| 60 | Г***А | Обод | |
| 61 | Б***9 | Болт | |
| 62 | Г***9 | Гайка | |
| 63 | Ш***0 | Шина | |
| 64 | М***0 | Ступица колеса заднего | |
| 65 | М***А | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
