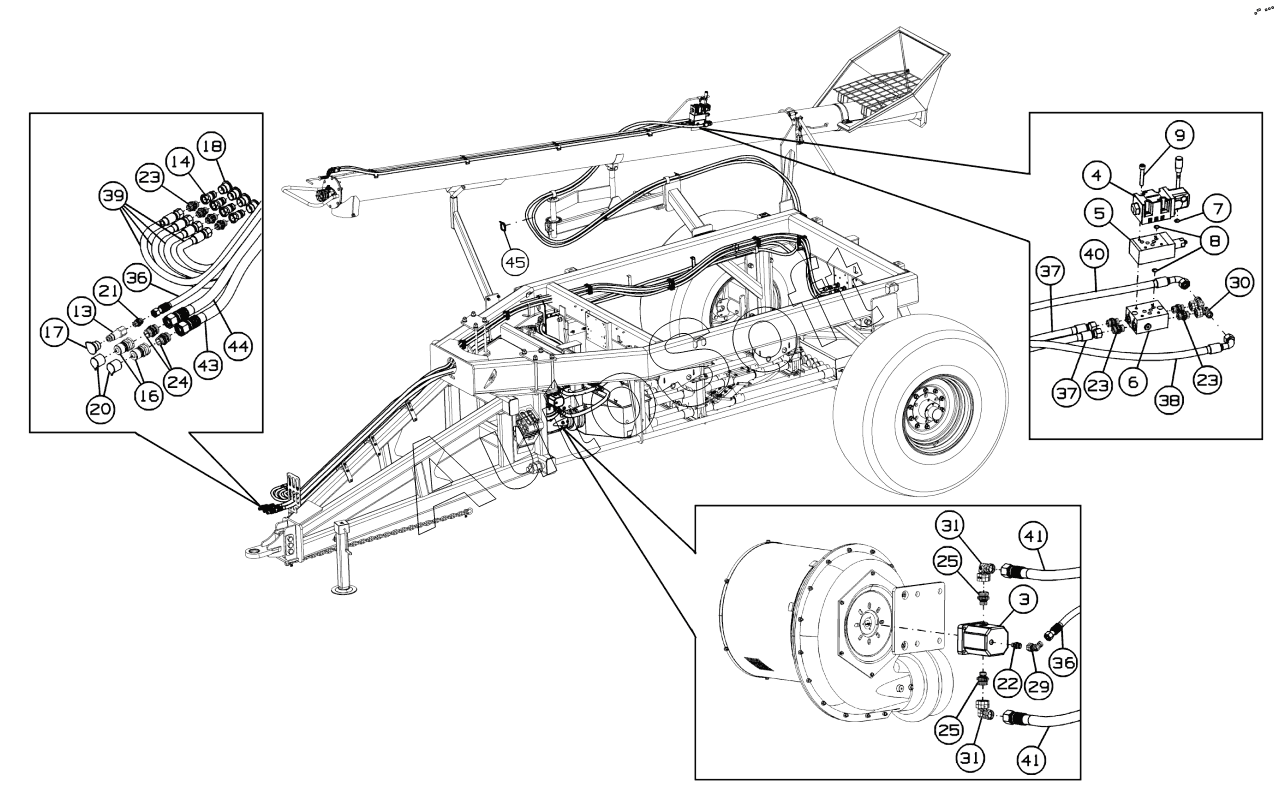

Каталог запасных частей к технике: Клевер АТ-8. Установка гидрооборудования АТ-11.12.000А
2
4
5
6
7
8
9
13
14
16
17
18
20
21
22
23
23
23
24
25
25
29
30
31
31
36
36
37
37
38
40
41
41
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***8 | Кольцо | |
| 10 | V***) | Дроссель с обратным клапаном | |
| 11 | С***M | Кран трёхходовой | |
| 12 | F***3 | Клапан обратный | |
| 13 | Q***3 | Быстроразъёмное соединение | |
| 14 | Q***3 | Быстроразъёмное соединение | |
| 15 | Q***3 | Быстроразъёмное соединение | |
| 16 | Q***6 | Быстроразъёмное соединение | |
| 17 | Q***D | Заглушка | |
| 18 | Q***D | Заглушка | |
| 19 | Q***D | Заглушка | |
| 2 | M***C | Гидромотор героторный | |
| 20 | Q***D | Заглушка | |
| 21 | F***3 | Фитинг прямой G3/8"-12L (М18х1,5) | |
| 22 | F***3 | Фитинг прямой | |
| 23 | F***3 | Фитинг прямой | |
| 24 | F***3 | Фитинг прямой | |
| 25 | F***3 | Фитинг прямой | |
| 26 | F***O | Фитинг прямой c уплотнительным конусом | |
| 27 | F***3 | Фитинг угловой ориентируемый | |
| 28 | F***3 | Фитинг угловой ориентируемый | |
| 29 | F***O | Фитинг угловой c уплотнительным конусом | |
| 3 | P***B | Гидромотор | |
| 30 | F***O | Фитинг угловой c уплотнительным конусом | |
| 31 | F***O | Фитинг угловой c уплотнительным конусом | |
| 32 | F***O | Тройник ориентируемый с уплотнительным конусом | |
| 33 | F***O | Тройник ориентируемый с уплотнительным конусом | |
| 34 | F***O | Переходник прямой с уплотнительным конусом | |
| 35 | F***3 | Заглушка | |
| 36 | 2***2 | Рукав высокого давления | |
| 37 | 2***5 | Рукав высокого давления | |
| 38 | 2***) | Рукав высокого давления | |
| 4 | D***N | Гидрораспределитель с ручным управлением | |
| 40 | 2***) | Рукав высокого давления | |
| 41 | 2***2 | Рукав высокого давления | |
| 42 | 2***2 | Рукав высокого давления | |
| 43 | 2***2 | Рукав высокого давления | |
| 44 | 2***2 | Рукав высокого давления | |
| 45 | К***0 | Кабельная стяжка | |
| 5 | P***N | Клапан предохранительный | |
| 6 | P***0 | Плита монтажная | |
| 7 | O***) | Кольцо уплотнительное | |
| 8 | O***) | Кольцо уплотнительное | |
| 9 | D***9 | Винт | |
| ^9 | 2***5 | Рукав высокого давления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
