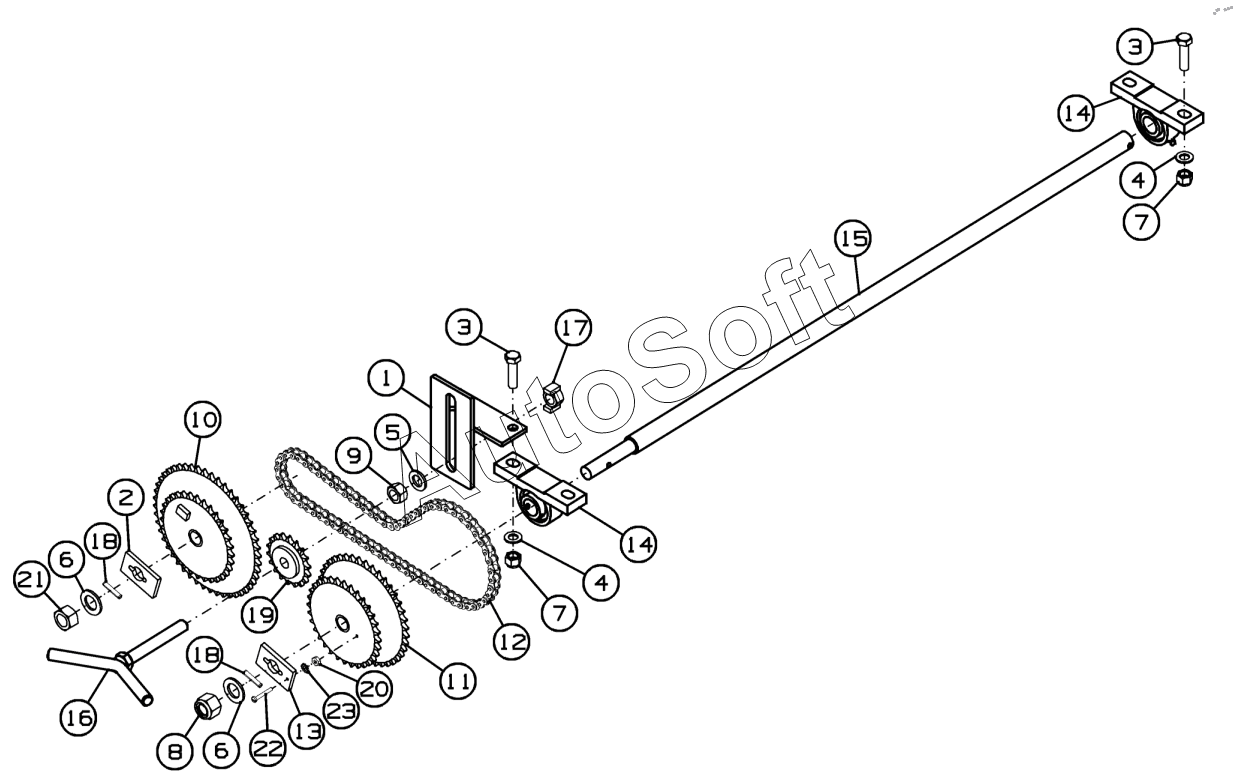

Каталог запасных частей к технике: Клевер АТ-11 (v.1.0). Привод высевающих аппаратов АТ-11.42.100
1
2
3
3
4
4
5
6
6
7
7
8
9
10
11
12
13
14
14
15
16
17
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***0 | Скоба устройства натяжения | |
| 2 | А***4 | Платик | |
| 3 | Б***9 | Болт | |
| 4 | Ш***9 | Шайба | |
| 5 | Ш***9 | Шайба | |
| 6 | Ш***9 | Шайба | |
| 7 | Г***9 | Гайка | |
| 8 | 0***4 | Гайка | |
| 9 | 0***3 | Гайка | |
| 10 | E***4 | Блок звездочек | |
| 11 | E***5 | Блок звездочек | |
| 12 | E***2 | Цепь | |
| 13 | E***8 | Пластина | |
| 14 | E***1 | Подшипник | |
| 15 | E***1 | Ось привода | |
| 16 | E***3 | Рукоятка | |
| 17 | E***4 | Гайка | |
| 18 | E***2 | Фиксатор | |
| 19 | E***9 | Звездочка натяжная | |
| 20 | E***P | Гайка | |
| 21 | E***L | Гайка | |
| 22 | E***P | Винт | |
| 23 | E***P | Шайба |
