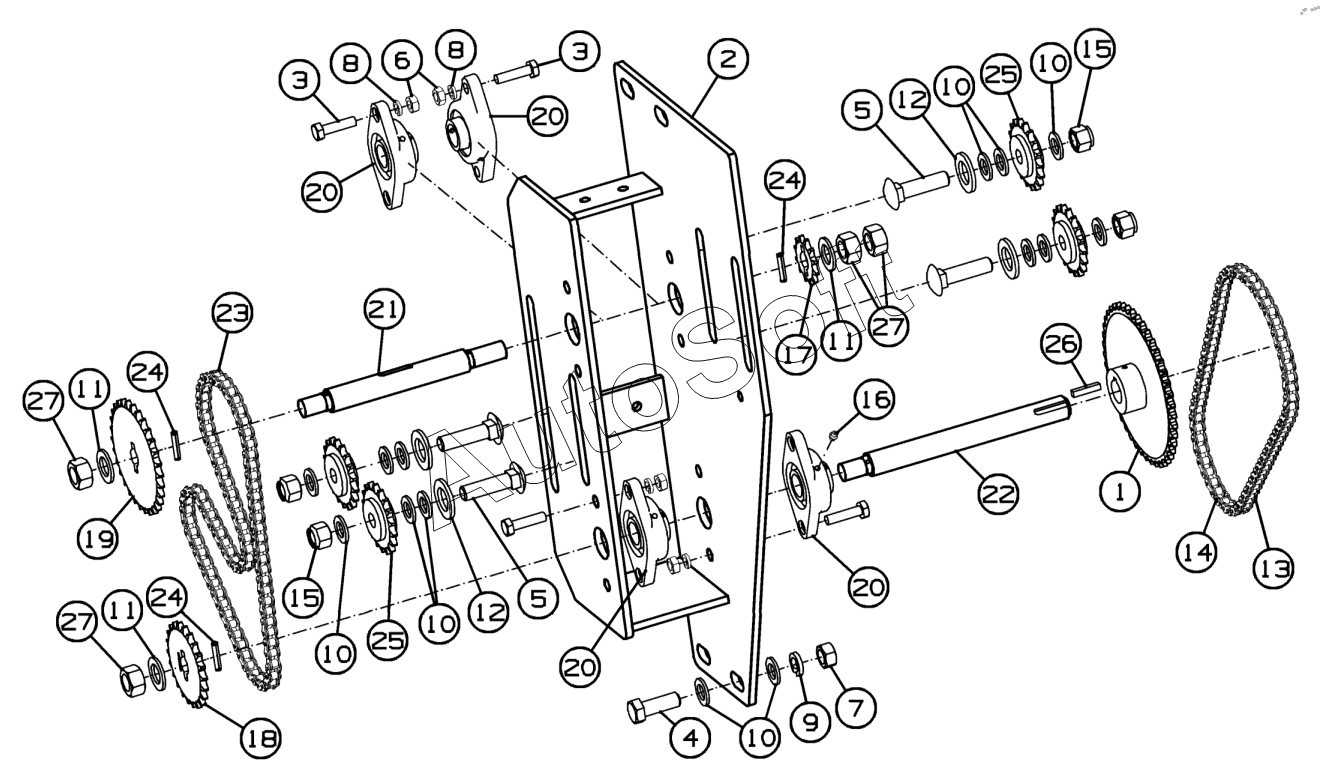

Каталог запасных частей к технике: Клевер АТ-11 (v.1.0). Редуктор привода АТ-11.42.300
14
27
27
27
26
25
25
24
24
24
23
22
21
20
20
20
20
19
18
17
16
15
15
1
13
12
12
11
11
11
10
10
10
10
10
9
8
8
7
6
5
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***0 | Звездочка | |
| 2 | А***0 | Кронштейн | |
| 3 | Б***9 | Болт | |
| 4 | Б***9 | Болт | |
| 5 | Б***9 | Болт | |
| 6 | Г***9 | Гайка | |
| 7 | Г***9 | Гайка | |
| 8 | Ш***9 | Шайба 10Т.65Г.019 | |
| 9 | Ш***9 | Шайба | |
| 10 | Ш***9 | Шайба | |
| 11 | Ш***9 | Шайба | |
| 12 | Ш***9 | Шайба | |
| 13 | Ц***2 | Цепь | |
| 14 | З***2 | Звено | |
| 15 | Г***9 | Гайка | |
| 16 | П***1 | Прямой смазочный фитинг | |
| 17 | E***P | Звездочка | |
| 18 | E***P | Звездочка | |
| 19 | E***P | Звездочка | |
| 20 | E***0 | Подшипник | |
| 21 | E***1 | Вал приводной | |
| 22 | E***2 | Вал приводной | |
| 23 | E***3 | Цепь | |
| 24 | E***2 | Фиксатор | |
| 25 | E***9 | Звездочка натяжная | |
| 26 | E***8 | Шпонка 1/4x1/4x1-1/4 | |
| 27 | E***5 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
