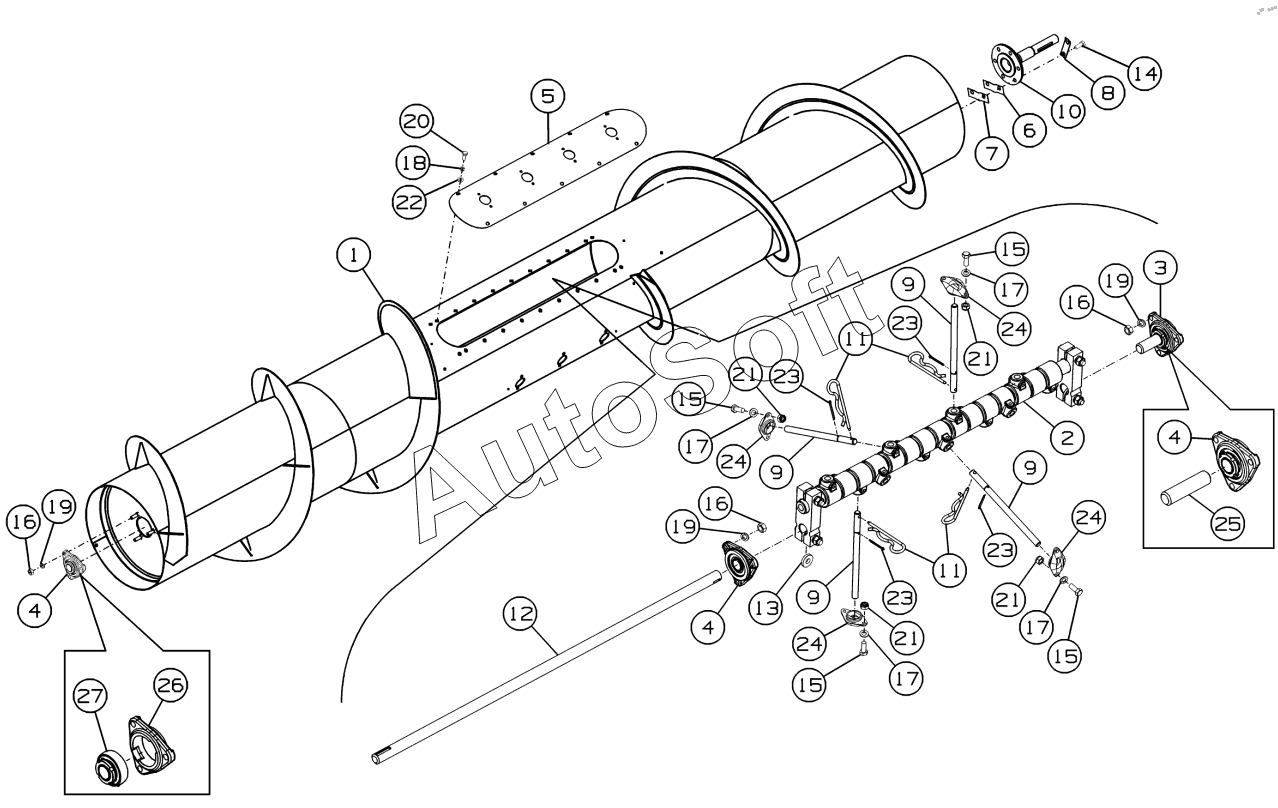

Каталог запасных частей к технике: Клевер ПП-340. Шнек МСМ-10.08.01.010Б
1
2
3
4
4
4
5
6
7
8
9
9
9
9
10
11
11
12
13
14
15
15
15
15
16
16
16
17
17
17
17
18
19
19
19
20
21
21
21
21
22
23
23
23
23
24
24
24
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***Б | Шнек | |
| 2 | М***0 | Труба пальчикового механизма | |
| 3 | Р***0 | Ось | |
| 4 | Р***0 | Опора | |
| 5 | М***Б | Крышка | |
| 6 | Р***8 | Прокладка регулировочная | |
| 7 | Р***1 | Прокладка регулировочная | |
| 8 | Р***А | Пластина стопорная | |
| 9 | Ж***7 | Палец | |
| 10 | Р***4 | Вал шнека | |
| 11 | 3***6 | Фиксатор | |
| 12 | Р***7 | Ось шнека правая | |
| 13 | 6***4 | Шпонка | |
| 14 | Р***7 | Болт | |
| 15 | Б***9 | Болт | |
| 16 | Г***9 | Гайка | |
| 17 | Ш***9 | Шайба | |
| 18 | Ш***9 | Шайба 8Т.65Г.019 | |
| 19 | Ш***9 | Шайба 10Т.65Г.019 | |
| 20 | Б***d | Болт | |
| 21 | Г***2 | Гайка | |
| 22 | Ш***d | Шайба | |
| 23 | Ш***9 | Шплинт | |
| 24 | Г***5 | Глазок консульного шнека | |
| 25 | Р***1 | Ось | |
| 26 | Р***1 | Корпус подшипника | |
| 27 | Т***0 | Подшипник |
