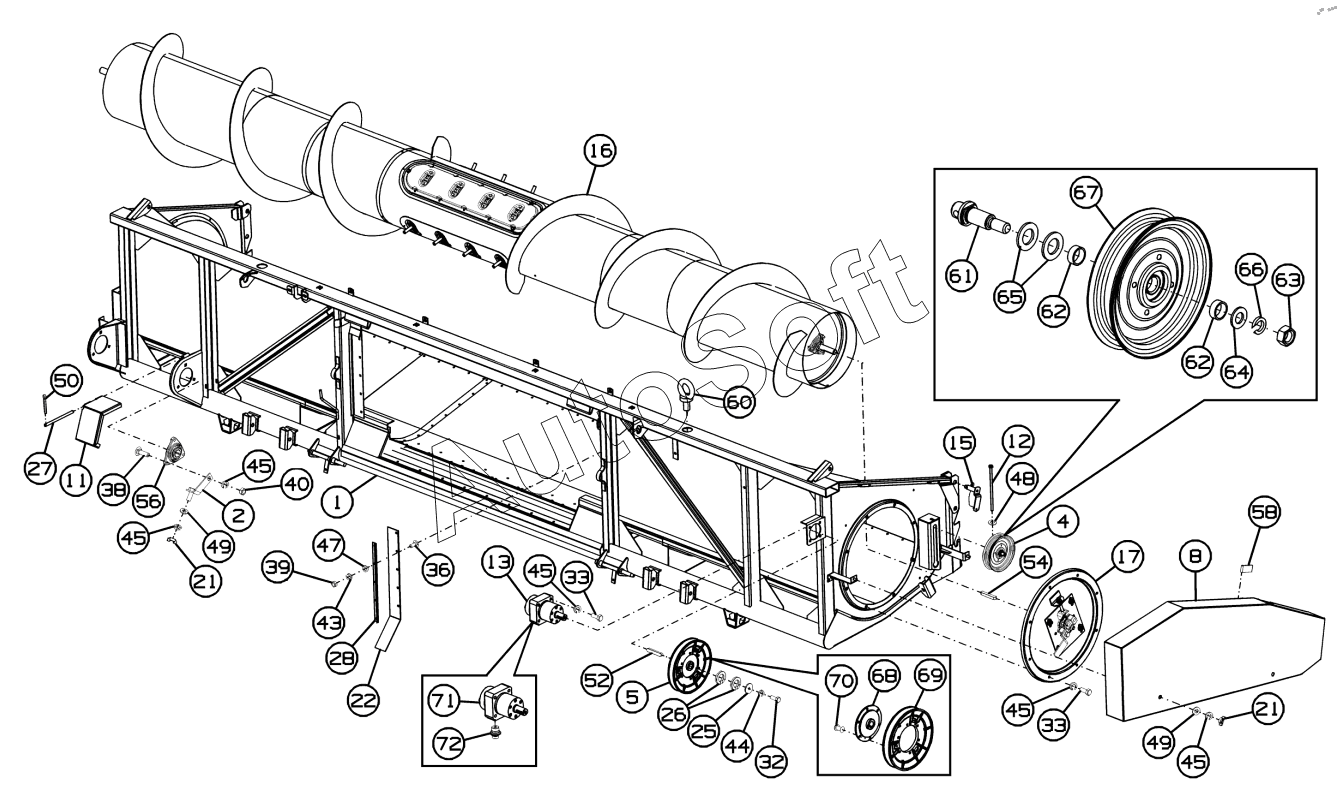

Каталог запасных частей к технике: Клевер ПП-430. Платформа для подборщика МСМ-081.08.01.000-21
1
2
4
5
8
11
12
13
15
16
17
21
21
22
25
26
27
28
32
33
33
36
38
39
40
43
44
45
45
45
45
45
47
48
49
49
50
52
54
56
58
60
61
62
62
63
64
65
66
67
68
69
70
71
72
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МСМ-081.08.01.060А- 21ЕГР | М***Р | Корпус | |
| 1 | М***1 | Корпус | |
| 2 | 0***0 | Кронштейн | |
| 3 | М***1 | Вал | |
| 4 | 0***0 | Шкив | |
| 5 | 0***0 | Шкив | |
| 6 | 0***А | Опора | |
| 7 | 0***1 | Опора | |
| 8 | М***1 | Щиток | |
| 9 | 0***А | Щиток | |
| 10 | 0***0 | Цепь | |
| 11 | 0***А | Кожух | |
| 12 | 0***0 | Болт | |
| 13 | 0***0 | Гидромотор | |
| 14 | М***0 | Гидрооборудование платформы для подборщика | |
| 15 | М***0 | Рукоятка | |
| 16 | М***1 | Шнек | |
| 17 | Р***Б | Фланец правой боковины | |
| 18 | Р***Б | Плита левая | |
| 19 | Р***А | Устройство предохранительное | |
| 20 | Р***0 | Звездочка | |
| 21 | 5***2 | Гайка | |
| 22 | 0***4 | Ремешок | |
| 23 | М***1 | Кожух | |
| 24 | 0***5 | Шайба | |
| 25 | 0***А | Шайба | |
| 26 | 0***3 | Втулка | |
| 27 | 0***4 | Ось | |
| 28 | 0***6 | Уголок | |
| 29 | Р***А | Надставка | |
| 30 | П***1 | Фиксатор | |
| 31 | 4***6 | Шплинт пружинный | |
| 32 | Б***9 | Болт | |
| 33 | Б***9 | Болт | |
| 34 | Б***9 | Болт | |
| 35 | Б***9 | Болт | |
| 36 | Б***9 | Болт | |
| 37 | Б***9 | Болт | |
| 38 | Б***9 | Болт | |
| 39 | Г***9 | Гайка | |
| 40 | Г***9 | Гайка | |
| 41 | Г***9 | Гайка | |
| 42 | Г***9 | Гайка | |
| 43 | Ш***9 | Шайба 6Т.65Г.019 | |
| 44 | Ш***9 | Шайба 8Т.65Г.019 | |
| 45 | Ш***9 | Шайба 10Т.65Г.019 | |
| 46 | Ш***9 | Шайба 12Т.65Г.019 | |
| 47 | Ш***9 | Шайба | |
| 48 | Ш***9 | Шайба | |
| 49 | Ш***9 | Шайба | |
| 50 | Ш***9 | Шплинт | |
| 51 | Ш***9 | Шплинт | |
| 52 | Ш***0 | Шпонка | |
| 53 | Ш***0 | Шпонка | |
| 54 | Ш***3 | Шпонка | |
| 55 | Ш***2 | Шпонка | |
| 56 | Н***0 | Опора | |
| 57 | З***0 | Заглушка пластиковая | |
| 58 | Т***0 | Термоусаживающаяся трубка | |
| 59 | 2***a | Вал карданный | |
| 60 | Р***0 | Рым-Болт | |
| 61 | Р***6 | Полуось | |
| 62 | 8***0 | Втулка | |
| 63 | Г***0 | Гайка | |
| 64 | Ш***8 | Шайба | |
| 65 | Ш***8 | Шайба | |
| 66 | Ш***0 | Шайба | |
| 67 | H***0 | Шкив | |
| 68 | 0***0 | Ступица | |
| 69 | Р***А | Шкив | |
| 70 | З***6 | Заклёпка | |
| 71 | M***M | Гидромотор планетарный | |
| 72 | G***F | Штуцер ввертной | |
| 73 | М***0 | Рукоятка | |
| 74 | Р***5 | Поводок | |
| 75 | З***3 | Зажим |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
