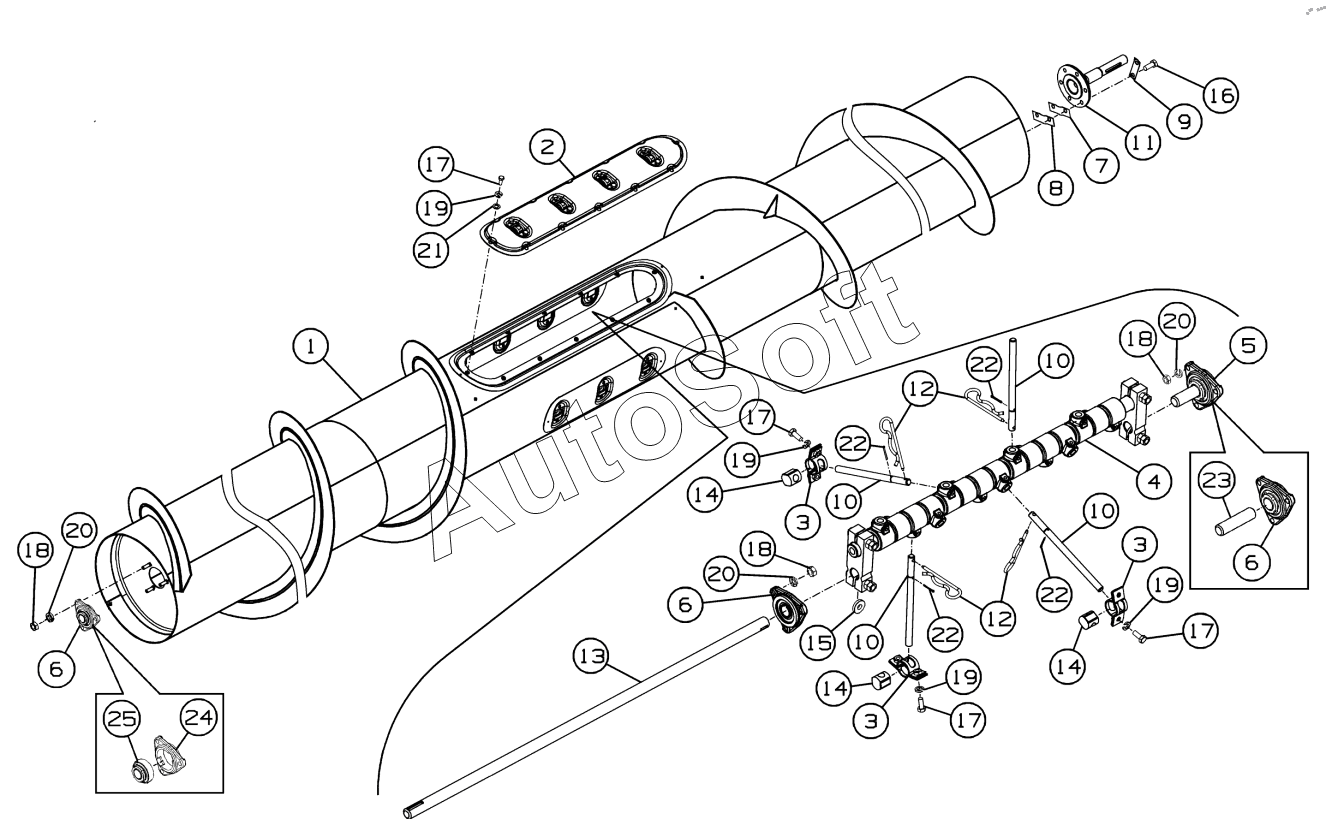

Каталог запасных частей к технике: Клевер ПП-432. Шнек МСМ-081.08.01.010-21
1
2
3
3
3
4
5
6
6
6
7
8
9
10
10
10
10
11
12
12
13
14
14
14
15
16
17
17
17
17
18
18
18
19
19
19
19
20
20
20
21
22
22
22
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***1 | Шнек | |
| 2 | Р***0 | Крышка | |
| 3 | Р***0 | Обойма | |
| 4 | 3***0 | Труба пальчикового механизма | |
| 5 | Р***0 | Ось | |
| 6 | Р***0 | Опора | |
| 7 | Р***8 | Прокладка регулировочная | |
| 8 | Р***1 | Прокладка регулировочная | |
| 9 | Р***А | Пластина стопорная | |
| 10 | Р***А | Палец | |
| 11 | Р***4 | Вал шнека | |
| 12 | 3***6 | Фиксатор | |
| 13 | М***1 | Ось шнека правая | |
| 14 | Р***А | Глазок | |
| 15 | 6***4 | Шпонка | |
| 16 | Р***7 | Болт | |
| 17 | Б***9 | Болт | |
| 18 | Г***9 | Гайка | |
| 19 | Ш***9 | Шайба 8Т.65Г.019 | |
| 20 | Ш***9 | Шайба 10Т.65Г.019 | |
| 21 | Ш***9 | Шайба | |
| 22 | Ш***9 | Шплинт | |
| 23 | Р***1 | Ось | |
| 24 | Р***1 | Корпус подшипника | |
| 25 | П***7 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
