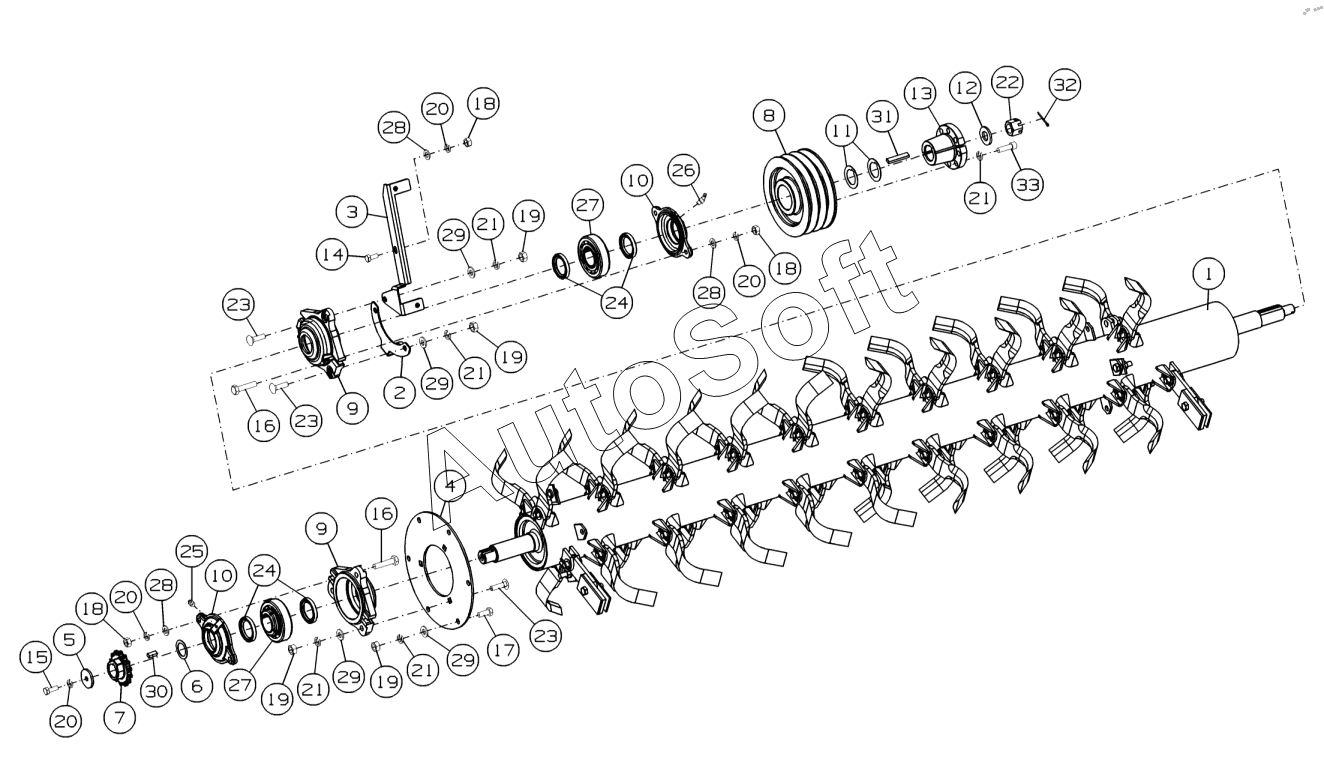

Каталог запасных частей к технике: Клевер КСД-2,0 "Sterh" (2024). Установка ротора КСД-02.00.000-02
26
18
18
18
19
19
19
19
20
20
20
20
21
21
21
21
21
22
23
23
23
24
24
25
17
27
27
28
28
28
29
29
29
29
30
31
32
33
1
16
16
15
14
13
12
11
10
10
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Ротор | |
| 2 | К***0 | Кронштейн | |
| 3 | К***0 | Кронштейн | |
| 4 | К***А | Пластина ротора | |
| 5 | К***3 | Шайба | |
| 6 | К***5 | Шайба регулировочная | |
| 7 | К***Б | Звездочка | |
| 8 | К***3 | Шкив | |
| 9 | Н***4 | Корпус подшипника ОСТ23.2.419-82 | |
| 10 | Н***А | Корпус подшипника ОСТ23.2.421-82 | |
| 11 | К***А | Шайба | |
| 12 | К***8 | Шайба | |
| 13 | К***4 | Втулка | |
| 14 | Б***9 | Болт | |
| 15 | Б***9 | Болт | |
| 16 | Б***9 | Болт | |
| 17 | Б***9 | Болт | |
| 18 | Г***6 | Гайка | |
| 19 | Г***9 | Гайка | |
| 20 | Ш***9 | Шайба 10Т.65Г.019 | |
| 21 | Ш***9 | Шайба 12Т.65Г.019 | |
| 22 | Г***9 | Гайка | |
| 23 | Б***9 | Болт | |
| 24 | М***3 | Манжета | |
| 25 | М***р | Масленка | |
| 26 | М***р | Масленка | |
| 27 | П***9 | Подшипник | |
| 28 | Ш***9 | Шайба | |
| 29 | Ш***9 | Шайба | |
| 30 | Ш***5 | Шпонка | |
| 31 | Ш***3 | Шпонка | |
| 32 | Ш***9 | Шплинт | |
| 33 | В***9 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
