| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|

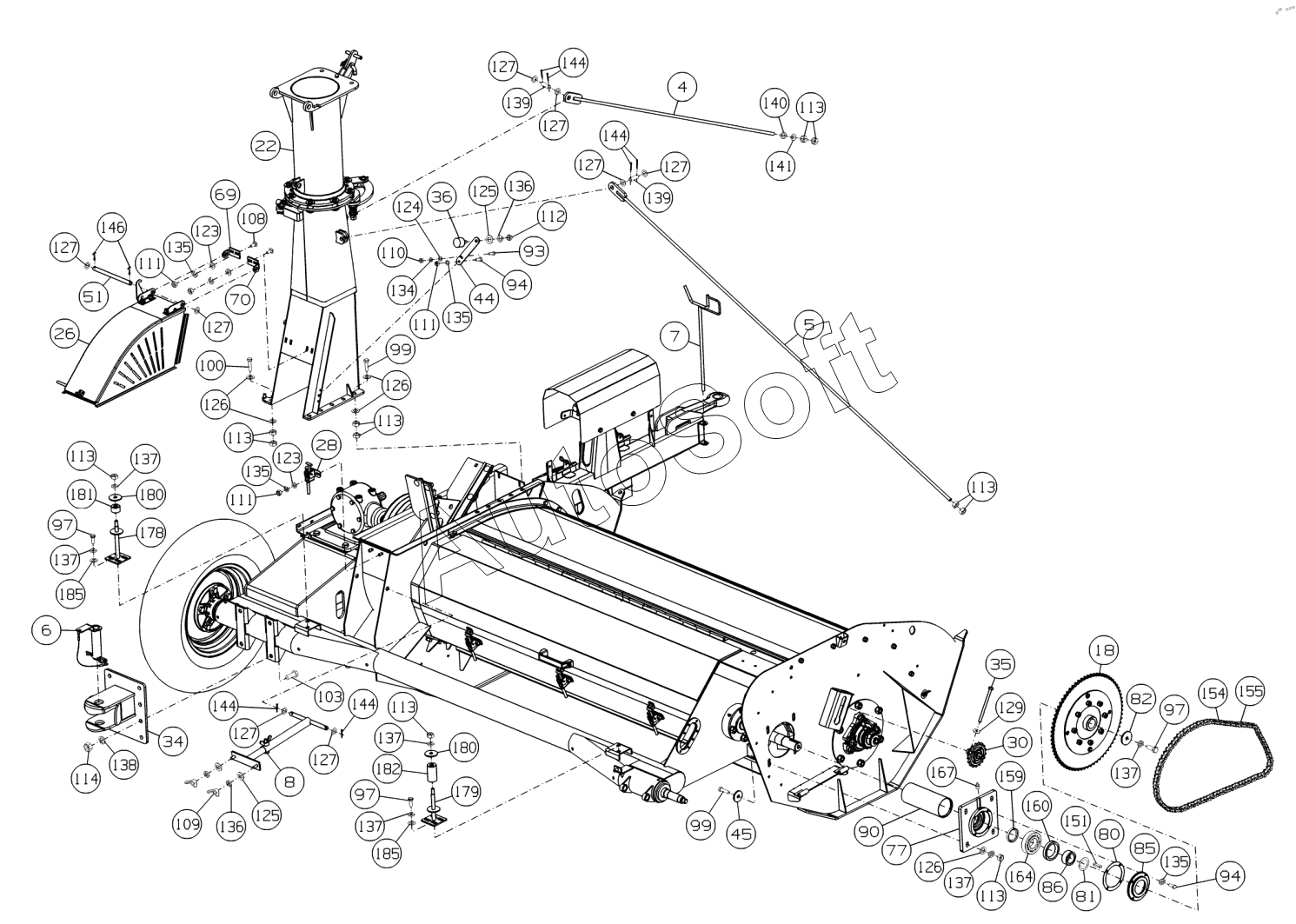

| КСД-03.02.000А | К***А | Измельчитель | |
| 1 | К***Б | Рама в сборе | |
| 2 | К***Б | Кожух | |
| 3 | К***0 | Кожух | |
| 4 | К***0 | Растяжка | |
| 5 | К***1 | Растяжка | |
| 6 | К***1 | Палец в сборе | |
| 7 | К***0 | Опора | |
| 8 | К***А | Опора телескопическая | |
| 8 | К***1 | Опора телескопическая | |
| 9 | К***1 | Установка ротора | |
| 10 | К***0 | Рукоятка | |
| 11 | К***А | Опора | |
| 12 | К***А | Шкив | |
| 13 | К***0 | Полумуфта шлицевая | |
| 14 | К***0 | Диск измельчителя в сборе 8-ножевой | |
| 15 | К***Б | Кронштейн опорный | |
| 15 | К***1 | Кронштейн опорный | |
| 16 | К***А | Палец | |
| 17 | К***В | Шнек | |
| 18 | К***0 | Муфта шнека | |
| 19 | К***А | Корпус подшипника | |
| 20 | К***А | Корпус подшипника | |
| 21 | К***Ж | Площадка опорная | |
| 22 | К***В | Основание силосопровода | |
| 22 | К***1 | Основание силосопровода | |
| 23 | К***В | Силосопровод | |
| 24 | К***Д | Брус сницы | |
| 25 | К***Г | Кожух | |
| 26 | К***Д | Крышка измельчителя | |
| 27 | К***В | Фиксатор | |
| 28 | К***А | Замок эксцентриковый | |
| 29 | К***0 | Установка гидрооборудования | |
| 30 | К***А | Звездочка | |
| 31 | К***Е | Натяжное устройство | |
| 32 | Т***0 | Упор противооткатный | |
| 33 | К***Г | Кожух защитный | |
| 34 | К***В | Прицепное устройство | |
| 35 | Р***0 | Болт | |
| 36 | П***2 | Буфер | |
| 37 | К***А | Щиток передний | |
| 38 | К***В | Петля | |
| 39 | К***А | Шайба | |
| 40 | К***А | Накладка | |
| 41 | К***8 | Прокладка регулировочная (S=1мм) | |
| 42 | К***1 | Прокладка регулировочная (S=3мм) | |
| 43 | К***2 | Прокладка регулировочная (S=5мм) | |
| 44 | К***А | Фиксатор | |
| 45 | К***8 | Шайба | |
| 46 | К***Б | Пластина противорежущая | |
| 47 | К***Б | Пластина противорежущая | |
| 48 | К***Б | Пластина противорежущая | |
| 49 | К***Б | Пластина противорежущая | |
| 50 | К***Г | Ось | |
| 51 | К***Б | Ось | |
| 52 | К***3 | Шайба | |
| 53 | К***1 | Рычаг | |
| 53 | К***1 | Рычаг | |
| 54 | К***А | Палец | |
| 54 | К***А | Палец | |
| 55 | К***А | Ось | |
| 55 | К***А | Ось | |
| 56 | К***В | Ось | |
| 56 | К***В | Ось | |
| 57 | К***Б | Угольник | |
| 57 | К***Б | Угольник | |
| 58 | К***А | Шток | |
| 58 | К***А | Шток | |
| 59 | К***5 | Втулка | |
| 59 | К***5 | Втулка | |
| 60 | К***7 | Ось | |
| 60 | К***7 | Ось | |
| 61 | Р***2 | Шайба | |
| 61 | Р***2 | Шайба | |
| 62 | К***6 | Прокладка | |
| 62 | К***6 | Прокладка | |
| 63 | К***7 | Прокладка | |
| 63 | К***7 | Прокладка | |
| 64 | К***3 | Шайба | |
| 64 | К***3 | Шайба | |
| 65 | К***3 | Крышка глухая | |
| 65 | К***3 | Крышка глухая | |
| 66 | К***3 | Шайба | |
| 66 | К***3 | Шайба | |
| 67 | К***А | Прокладка | |
| 67 | К***А | Прокладка | |
| 68 | К***Б | Крышка | |
| 68 | К***Б | Крышка | |
| 69 | К***А | Кронштейн | |
| 69 | К***А | Кронштейн | |
| 70 | К***1 | Кронштейн | |
| 70 | К***1 | Кронштейн | |
| 71 | К***А | Крышка сквозная | |
| 71 | К***А | Крышка сквозная | |
| 72 | К***3 | Вал | |
| 72 | К***3 | Вал | |
| 73 | К***Б | Втулка | |
| 73 | К***Б | Втулка | |
| 74 | К***2 | Втулка | |
| 74 | К***2 | Втулка | |
| 75 | К***А | Гайка | |
| 75 | К***А | Гайка | |
| 76 | Н***1 | Ступица | |
| 76 | Н***1 | Ступица | |
| 77 | К***Б | Корпус | |
| 77 | К***Б | Корпус | |
| 78 | К***А | Шайба | |
| 78 | К***А | Шайба | |
| 79 | К***А | Прокладка | |
| 79 | К***А | Прокладка | |
| 104 | Б***9 | Болт | |
| 105 | В***9 | Винт | |
| 106 | Б***8 | Болт | |
| 107 | Б***9 | Болт | |
| 108 | Б***9 | Болт | |
| 109 | Г***9 | Гайка | |
| 110 | Г***9 | Гайка | |
| 111 | Г***9 | Гайка | |
| 112 | Г***9 | Гайка | |
| 113 | Г***9 | Гайка | |
| 114 | Г***9 | Гайка | |
| 115 | О***9 | Ось | |
| 116 | О***9 | Ось | |
| 117 | О***9 | Ось | |
| 118 | Г***9 | Гайка | |
| 119 | Г***5 | Гайка | |
| 120 | В***6 | Винт | |
| 121 | В***9 | Винт | |
| 122 | Ш***9 | Шайба | |
| 123 | Ш***9 | Шайба | |
| 124 | Ш***9 | Шайба | |
| 125 | Ш***9 | Шайба | |
| 126 | Ш***9 | Шайба | |
| 127 | Ш***9 | Шайба | |
| 128 | Ш***9 | Шайба | |
| 129 | Ш***9 | Шайба | |
| 130 | Ш***9 | Шайба | |
| 131 | Ш***9 | Шайба | |
| 132 | Ш***9 | Шайба | |
| 133 | Ш***9 | Шайба | |
| 134 | Ш***9 | Шайба 6Т.65Г.019 | |
| 135 | Ш***9 | Шайба 8Т.65Г.019 | |
| 136 | Ш***9 | Шайба 10Т.65Г.019 | |
| 137 | Ш***9 | Шайба 12Т.65Г.019 | |
| 138 | Ш***9 | Шайба | |
| 139 | О***9 | Ось | |
| 140 | Ш***4 | Шайба | |
| 141 | Ш***4 | Шайба | |
| 142 | Ш***9 | Шплинт | |
| 143 | Ш***9 | Шплинт | |
| 144 | Ш***9 | Шплинт | |
| 145 | Ш***9 | Шплинт | |
| 146 | Ш***9 | Шплинт | |
| 147 | Ш***9 | Шплинт | |
| 148 | Ш***9 | Шплинт | |
| 149 | Ш***9 | Шплинт | |
| 150 | Р***X | Ремень | |
| 151 | Ш***4 | Шпонка | |
| 152 | Ш***6 | Шпонка | |
| 153 | Ш***4 | Шпонка | |
| 154 | Ц***8 | Цепь | |
| 155 | З***0 | Звено соединительное | |
| 156 | Ц***8 | Цепь | |
| 157 | З***4 | Звено соединительное | |
| 158 | Ц***2 | Цепь | |
| 159 | М***3 | Манжета | |
| 160 | М***3 | Манжета | |
| 161 | М***3 | Манжета | |
| 162 | П***0 | Подшипник | |
| 163 | П***0 | Подшипник | |
| 164 | П***9 | Подшипник | |
| 165 | П***6 | Подшипник | |
| 166 | П***7 | Подшипник | |
| 167 | М***р | Масленка | |
| 168 | К***1 | Кольцо стопорное | |
| 169 | К***2 | Кольцо стопорное | |
| 170 | К***й | Колпак термоусаживаемый | |
| 171 | 2***0 | Карданный вал с предохранительной муфтой | |
| 172 | 2***3 | Карданный вал с обгонной муфтой | |
| 173 | Ш***6 | Шина | |
| 174 | 3***2 | Колесо | |
| 175 | 9***0 | Редуктор | |
| 176 | М***H | Ручка | |
| 177 | 1***R | Петля | |
| 178 | К***А | Стойка | |
| 179 | К***А | Стойка | |
| 180 | К***А | Шайба | |
| 181 | К***А | Втулка | |
| 182 | К***4 | Втулка | |
| 183 | Р***2 | Хомут | |
| 184 | Б***9 | Болт | |
| 185 | Ш***9 | Шайба | |
| 186 | M***0 | Тубус | |
| 187 | К***8 | Чистик |
