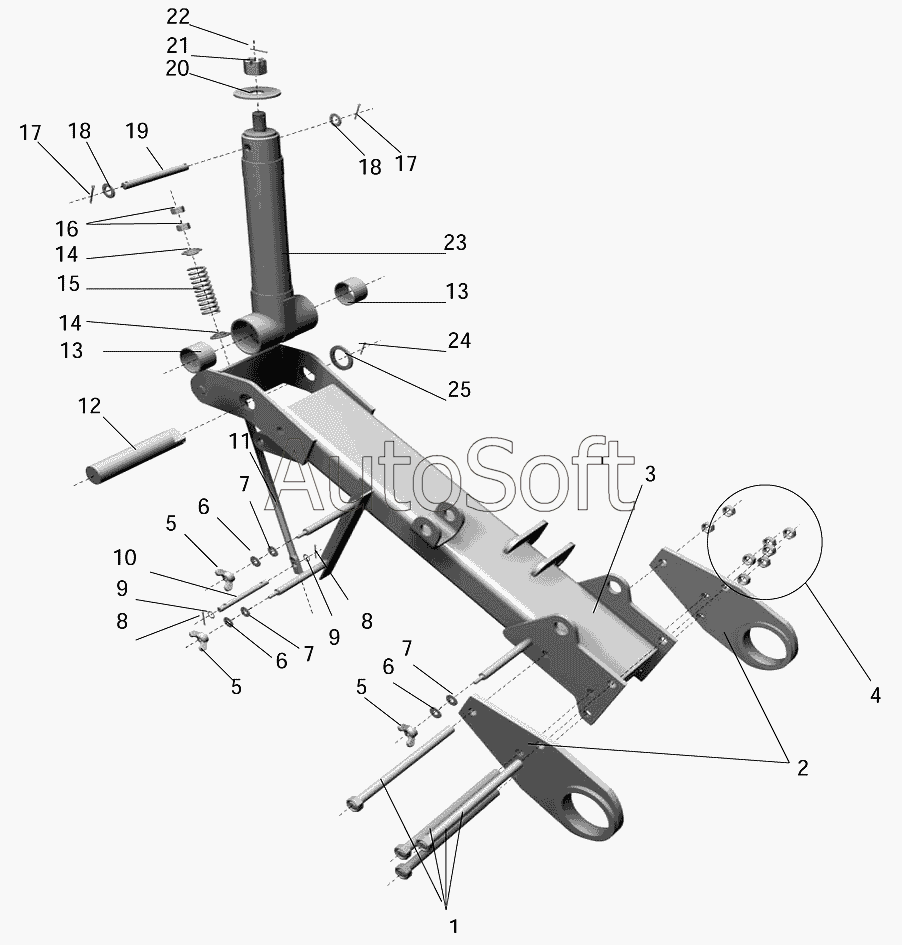

Каталог запасных частей к технике: Клевер Косилка ЖТТ-2,1 (2,4) (2007). Брус малый
1
2
3
4
5
5
5
6
6
6
7
7
7
8
8
9
9
10
11
12
13
13
14
14
15
16
17
17
18
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ж***0 | Винт специальный | |
| 2 | Ж***0 | Подшипник скольжения | |
| 3 | Ж***0 | Брус малый | |
| 4 | [***] | Гайка М16-6Н.6.019 ГОСТ5915-70 | |
| 5 | [***] | Гайка М10.6.019 ГОСТ3032-76 | |
| 6 | [***] | Шайба 8х2.01.019 ГОСТ6958 | |
| 7 | [***] | Шайба 8х2.01.019 ГОСТ6958 | |
| 8 | [***] | Шплинт 3,2х25.019 ГОСТ397-79 | |
| 9 | [***] | Шайба С.12.х2.01.019 ГОСТ11371-78 | |
| 10 | [***] | Ось 2-12h11х65Ц.хр ГОСТ9650-80 | |
| 11 | Р***1 | Винт | |
| 12 | Ж***7 | Ось | |
| 13 | Ж***6 | Втулка | |
| 14 | Ж***2 | Шайба | |
| 15 | 5***4 | Пружина | |
| 16 | [***] | Гайка М16-6Н.6.019 ГОСТ5915-70 | |
| 17 | [***] | Шплинт 3,2х25.019 ГОСТ397-79 | |
| 18 | [***] | Шайба 12Т65Г.019 ГОСТ6402-70 | |
| 19 | [***] | Ось 2-14h11х140.Ц.хр ГОСТ9650-80 | |
| 20 | Ж***8 | Шайба | |
| 21 | К***А | Гайка | |
| 22 | [***] | Шплинт 4х50.019 ГОСТ397-79 | |
| 23 | Ж***0 | Стойка | |
| 24 | [***] | Шплинт 6,3х71.019 ГОСТ397-79 | |
| 25 | Ж***9 | Шайба |
