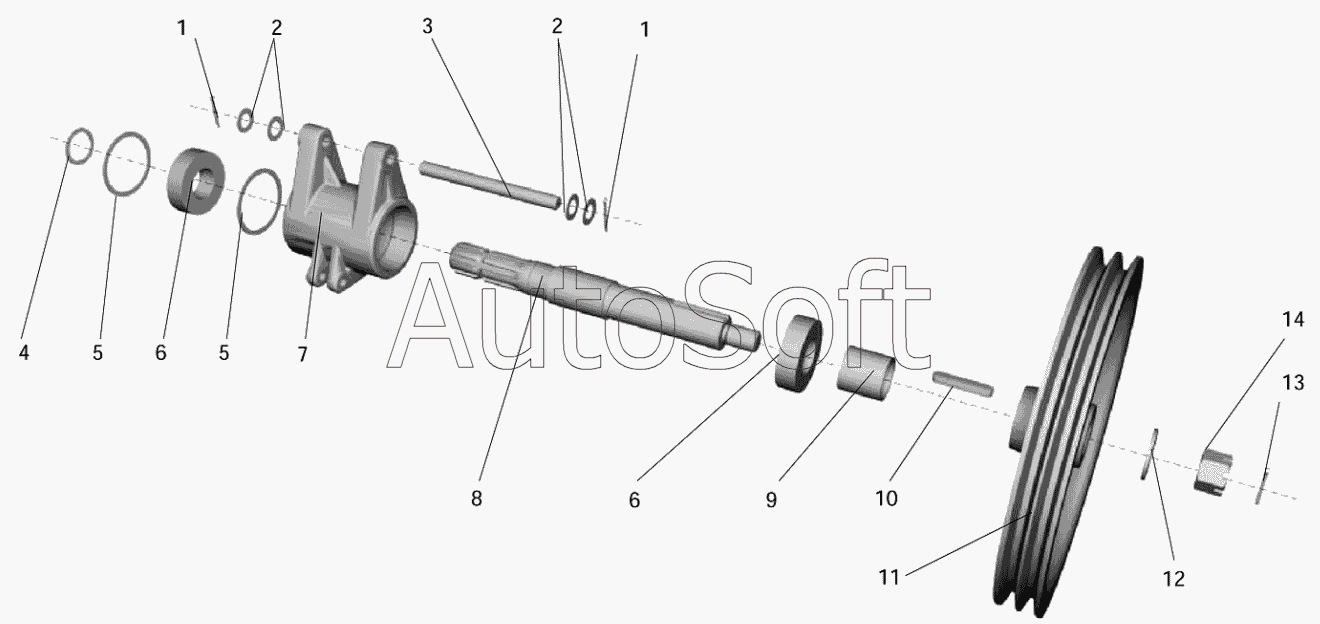

Каталог запасных частей к технике: Клевер Косилка ЖТТ-2,1 (2,4) (2007). Привод
1
1
2
2
3
4
5
5
6
6
7
8
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Шплинт 4х28.019 ГОСТ397-79 | |
| 2 | [***] | Шайба А16х.019 ГОСТ11371-78 | |
| 3 | Ж***9 | Ось | |
| 4 | [***] | Кольцо С40 ГОСТ13940 | |
| 5 | [***] | Кольцо С80 ГОСТ13940 | |
| 6 | 1***7 | Подшипник | |
| 7 | Р***А | Корпус | |
| 8 | Ж***2 | Вал 8шл | |
| 8 | Ж***4 | Вал 6шл | |
| 9 | Ж***1 | Втулка | |
| 10 | [***] | Шпонка 12х8х53 ГОСТ23360 | |
| 11 | Ж***7 | Шкив | |
| 12 | Ж***1 | Шайба | |
| 13 | [***] | Шплинт 4х50.019 ГОСТ397-79 | |
| 14 | К***А | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
