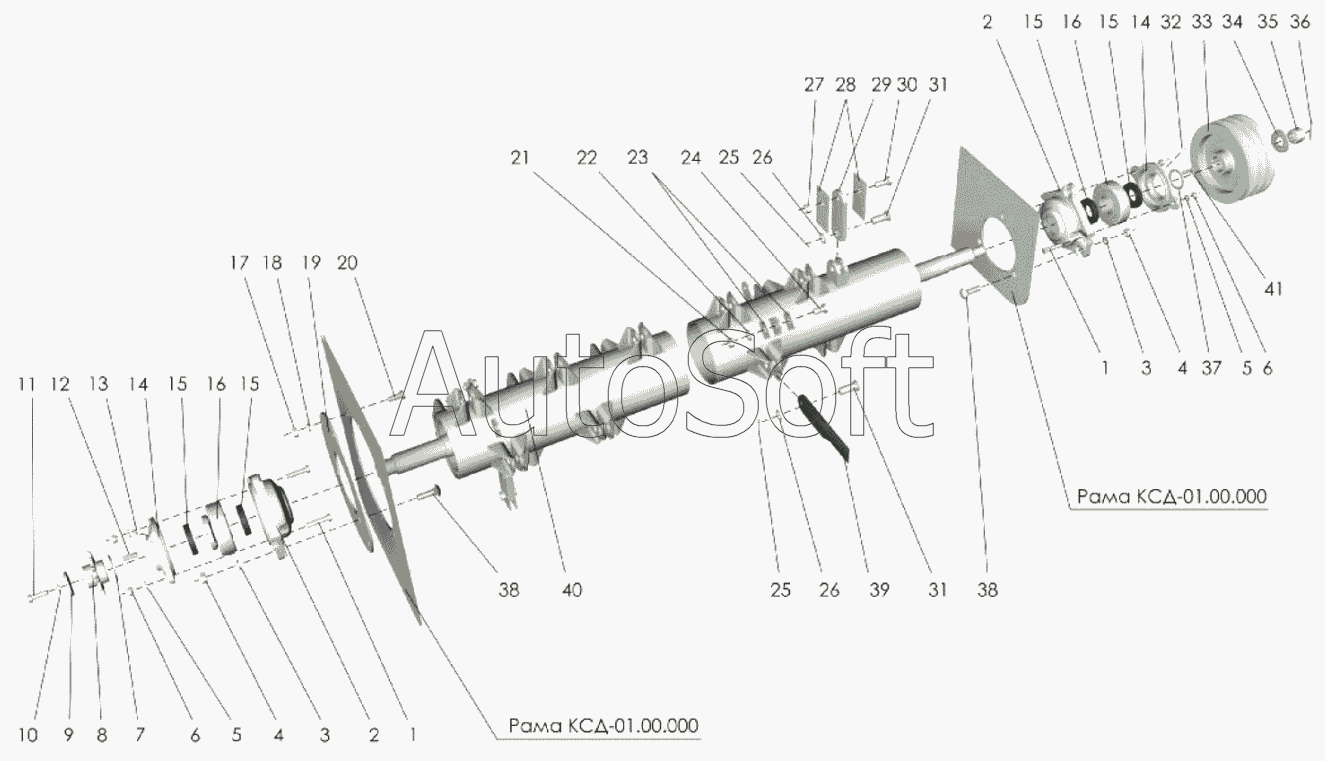

Каталог запасных частей к технике: Клевер ЗИС-2,0 "Kiwi" (2007). Ротор
1
1
2
2
3
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
14
15
15
15
15
16
16
17
18
19
20
21
22
23
23
23
24
25
25
26
26
27
28
28
28
28
28
28
28
29
30
31
31
32
33
34
35
36
37
38
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Болт М10-6gх45.88.35.019 ГОСТ7798-70 | |
| 2 | Н***4 | Корпус подшипника ОСТ23.2.419-82 | |
| 3 | [***] | Шайба 12Т.65Г.05 ГОСТ6402-70 | |
| 4 | [***] | Гайка М12-6Н.6.019 ГОСТ5915-70 | |
| 5 | [***] | Шайба 10Т.65Г.05 ГОСТ6402-70 | |
| 6 | [***] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 7 | К***5 | Шайба регулировочная | |
| 8 | К***А | Звездочка | |
| 9 | К***3 | Шайба | |
| 10 | [***] | Шайба 10Т.65Г.05 ГОСТ6402-70 | |
| 11 | [***] | Болт М10-6gх30.88.35.019 ГОСТ7798-70 | |
| 12 | [***] | Шпонка 10х8х30 ГОСТ23360-78 | |
| 13 | [***] | Масленка 1.2.Ц6 ГОСТ19853-74 | |
| 14 | Н***А | Корпус подшипника ОСТ23.2.421-82 | |
| 15 | [***] | Манжета I-45х65-3 ГОСТ8752-79 | |
| 16 | 1***9 | Подшипник ГОСТ8545-75 | |
| 17 | [***] | Гайка М12-6Н.6.019 ГОСТ5915-70 | |
| 18 | [***] | Шайба 12Т.65Г.05 ГОСТ6402-70 | |
| 19 | К***А | Пластина ротора | |
| 20 | [***] | Болт М12-6gх25.88.35.019 ГОСТ7798-70 | |
| 21 | [***] | Гайка М12-6Н.6.019 ГОСТ5915-70 | |
| 22 | [***] | Шайба 12Т.65Г.05 ГОСТ6402-70 | |
| 23 | К***1 | Груз балансировочный (тонкий) | |
| 23 | К***2 | Груз балансировочный (тонкий) | |
| 23 | К***3 | Груз балансировочный (тонкий) | |
| 24 | [***] | Болт М12-6gх40.88.35.019 ГОСТ7798-70 | |
| 25 | [***] | Шплинт 4х28.001 ГОСТ397-79 | |
| 26 | [***] | Шайба 16.01.019 ГОСТ11371-78 | |
| 27 | [***] | Гайка М12-6Н.6.019 ГОСТ5915-70 | |
| 28 | К***1 | Груз балансировочный (грубый) | |
| 28 | К***2 | Груз балансировочный (грубый) | |
| 28 | К***3 | Груз балансировочный (грубый) | |
| 28 | К***4 | Груз балансировочный (грубый) | |
| 28 | К***5 | Груз балансировочный (грубый) | |
| 28 | К***6 | Груз балансировочный (грубый) | |
| 28 | К***7 | Груз балансировочный (грубый) | |
| 29 | К***1 | Противовес | |
| 30 | [***] | Болт М12-6gх40.88.35.019 ГОСТ7798-70 | |
| 31 | К***3 | Ось | |
| 32 | [***] | Масленка 2.2.45.Ц6 ГОСТ19853-74 | |
| 33 | К***Б | Шкив | |
| 34 | К***А | Шайба | |
| 35 | К***А | Гайка | |
| 36 | [***] | Шплинт 4,0х45.019 ГОСТ397-79 | |
| 37 | К***6 | Шайба регулировочная | |
| 38 | [***] | Болт М12х40.46.019 ГОСТ7802-81 | |
| 39 | З***А | Нож | |
| 40 | К***Б | Вал ротора | |
| 41 | [***] | Шпонка 12х8.63 ГОСТ23360-78 |
