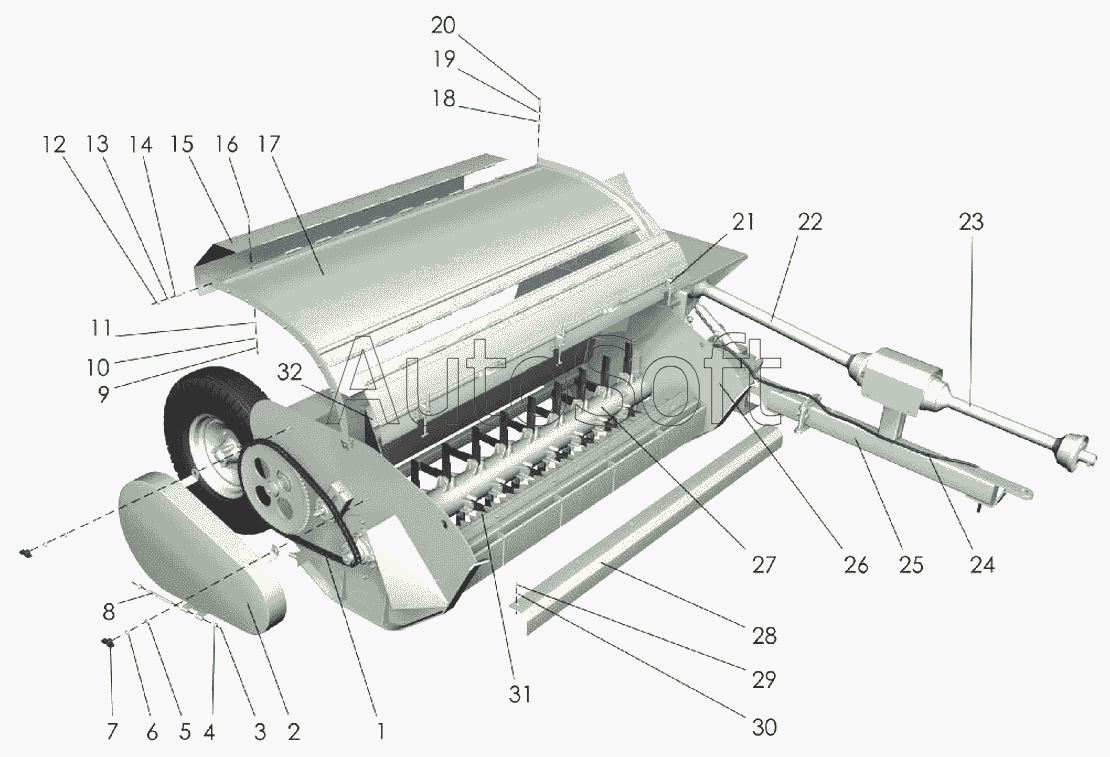

Каталог запасных частей к технике: Клевер ЗИС-2,0 "Kiwi" (2007). ЗИС-2,0 (вид справа)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Цепь ПР-19,05-3180 ГОСТ13568-75 97зв. | |
| 2 | К***А | Кожух | |
| 3 | [***] | Шплинт 3,2х20.019 ГОСТ397-79 | |
| 4 | [***] | Шайба С12.01.019 ГОСТ11371-78 | |
| 5 | [***] | Шайба С10.01.019 ГОСТ11371-78 | |
| 6 | [***] | Шайба 10Т.65Г.05 ГОСТ6402-70 | |
| 7 | [***] | Гайка М10-6Н.6 ГОСТ3032-76 | |
| 8 | К***Б | Ось | |
| 9 | [***] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 10 | [***] | Шайба 10Т.65Г.05 ГОСТ6402-70 | |
| 11 | [***] | Шайба С10.01.019 ГОСТ11371-78 | |
| 12 | [***] | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 13 | [***] | Шайба М8-6Н.6 ГОСТ3032-76 | |
| 14 | [***] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 | |
| 15 | К***А | Кожух шнека | |
| 16 | [***] | Болт М10х20.46.019 ГОСТ7802-81 | |
| 17 | К***Б | Кожух ротора | |
| 18 | [***] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 19 | [***] | Шайба 10Т.65Г.05 ГОСТ6402-70 | |
| 20 | [***] | Болт М10-6gх25.88.35.019 ГОСТ7798-70 | |
| 21 | К***А | Замок эксцентриковый | |
| 22 | В***3 | Карданный вал с предохранительной муфтой | |
| 23 | В***4 | Карданный вал с обгонной муфтой | |
| 24 | 8***4 | Рукав высокого давления ТУ4791-001-24263187-02 (L=3000мм) | |
| 25 | К***В | Брус сницы | |
| 26 | К***0 | Рама в сборе | |
| 27 | З***0 | Ротор | |
| 28 | К***А | Щиток передний | |
| 29 | [***] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 | |
| 30 | [***] | Шайба 8.01.019 ГОСТ11371-78 | |
| 31 | З***А | Балка с противорезами | |
| 32 | К***А | Шнек |
