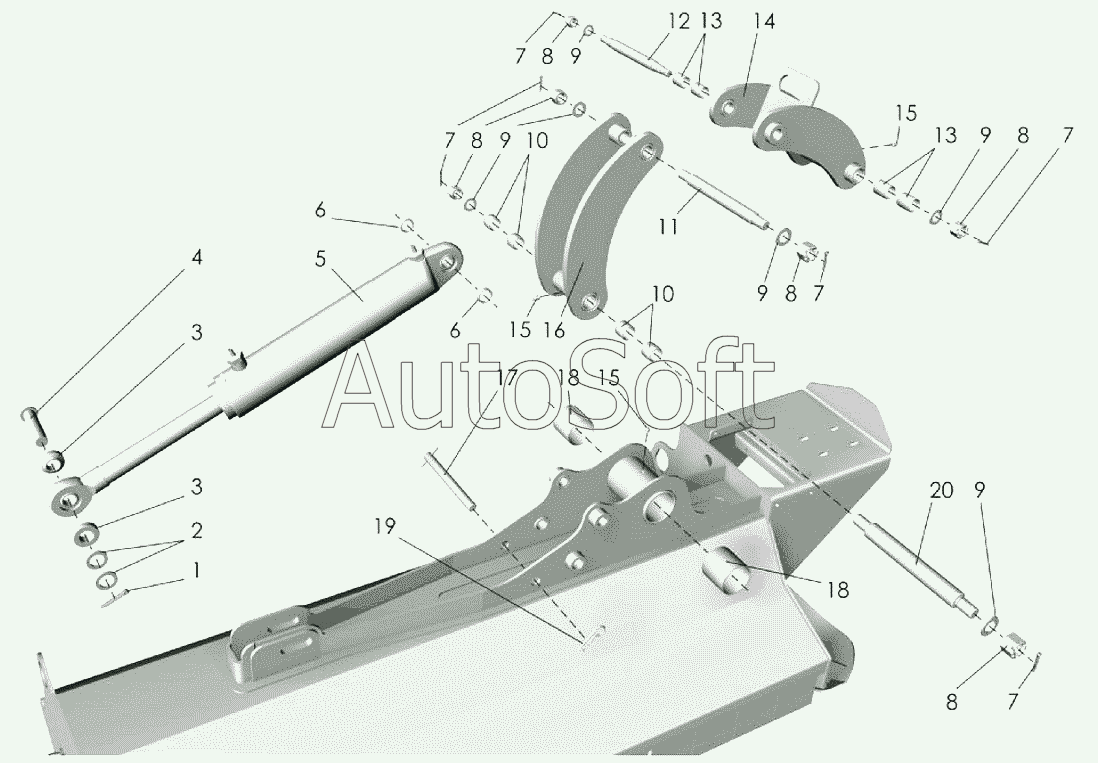

Каталог запасных частей к технике: Клевер КДК-184 "Cheege" (2007). Механизм поворота
1
2
3
3
4
5
6
6
7
7
7
7
7
8
8
8
8
8
9
9
9
9
9
10
10
11
12
13
13
14
15
15
15
16
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Шплинт 6,3х36.019 ГОСТ397-79 | |
| 2 | [***] | Шайба С24.01.019 ГОСТ11371-78 | |
| 3 | К***7 | Втулка | |
| 4 | [***] | Ось 6-25b12х110.35.Ц9хр ГОСТ9650-80 | |
| 5 | Ц***А | Гидроцилиндр | |
| 6 | К***6 | Втулка | |
| 7 | [***] | Шплинт 4х40.019 ГОСТ397-79 | |
| 8 | [***] | Гайка М20-6Н.6.019 ГОСТ5918-73 | |
| 9 | [***] | Шайба С20.01.019 ГОСТ11371-78 | |
| 10 | 3***U | Втулка ГОСТ28773-90 | |
| 11 | К***2 | Ось | |
| 12 | К***1 | Ось | |
| 13 | 3***U | Втулка ГОСТ28773-90 | |
| 14 | К***0 | Дуга | |
| 15 | [***] | Масленка 1.2.Ц6хр ГОСТ19853-74 | |
| 16 | К***0 | Дуга | |
| 17 | К***0 | Фиксатор | |
| 18 | 8***U | Втулка ГОСТ28773-90 | |
| 19 | 2***9 | Шплинт | |
| 20 | К***5 | Ось |
