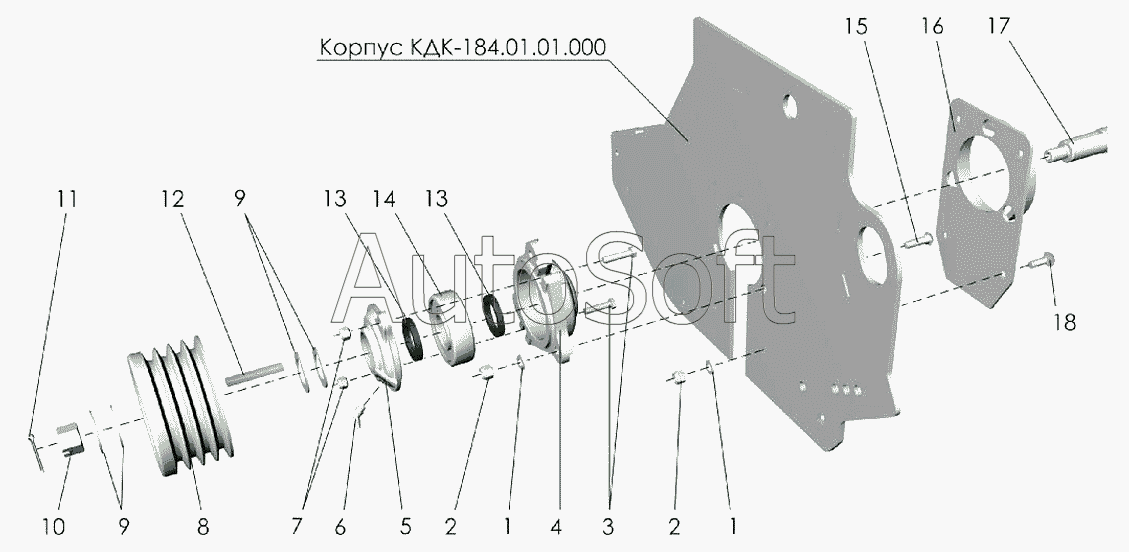

Каталог запасных частей к технике: Клевер КДК-184 "Cheege" (2007). Ротор (левая опора и шкив)
1
1
2
2
3
4
5
6
7
8
9
9
10
11
12
13
13
14
15
16
17
18
КДК-184.01.01.000
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КДК-184.01.01.000 | К***0 | Корпус | |
| 1 | [***] | Шайба С12.01.019 ГОСТ11371-78 | |
| 2 | [***] | Гайка М12-6Н ТУ23.4617472.08-92 | |
| 3 | [***] | Болт М10-6gх45.88.35.019 ГОСТ7798-70 | |
| 4 | Н***4 | Корпус подшипника ОСТ23.2.419-82 | |
| 5 | Н***А | Корпус подшипника ОСТ23.2.421-82 | |
| 6 | [***] | Масленка 2.3.45Ц6хр ГОСТ19853-74 | |
| 7 | [***] | Гайка М10-6Н ТУ23.4617472.08-92 | |
| 8 | К***2 | Шкив | |
| 9 | К***2 | Шайба | |
| 10 | [***] | Гайка М24х2-6Н.6.019 ГОСТ5918-73 | |
| 11 | [***] | Шплинт 5х50.019 ГОСТ397-79 | |
| 12 | [***] | Шпонка 2-12х8х80 ГОСТ23360-78 | |
| 13 | [***] | Манжета I-45х65-3 ГОСТ8752-79 | |
| 14 | 1***9 | Подшипник ГОСТ8545-75 | |
| 15 | [***] | Болт М12х45.58.019 ГОСТ7802-81 | |
| 16 | К***А | Стенка | |
| 17 | К***А | Вал ротора | |
| 18 | [***] | Болт М12х40.58.019 ГОСТ7802-81 |
