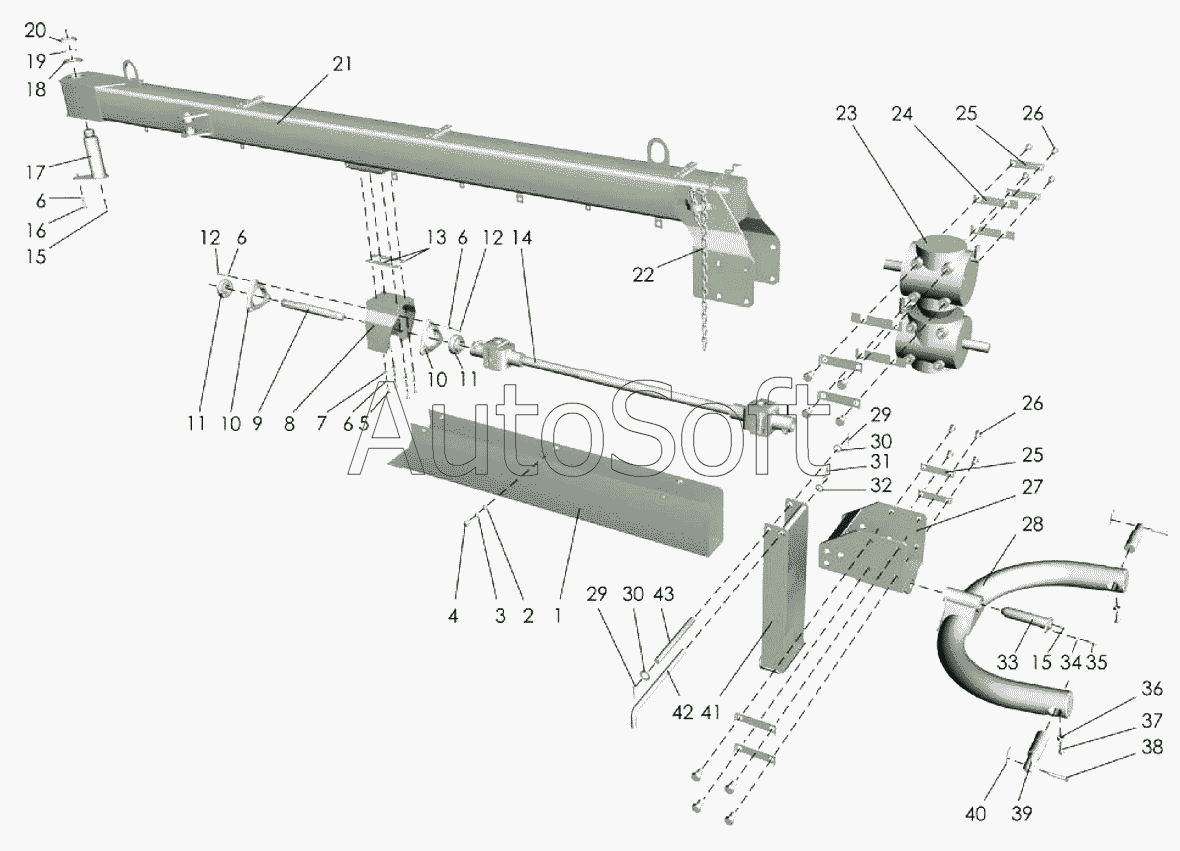

Каталог запасных частей к технике: Клевер КРП-302 "Беркут" (2007). Сница
1
2
3
4
5
6
6
6
6
7
8
9
10
10
11
11
12
12
13
14
15
15
16
17
18
19
20
20
21
22
23
24
25
25
26
26
27
28
29
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Кожух | |
| 2 | [***] | Шайба С12.01.019 ГОСТ11371-78 | |
| 3 | [***] | Шайба 12Т.65Г.019 ГОСТ6402-70 | |
| 4 | [***] | Болт М12-6gх20.88.35.019 ГОСТ7798-70 | |
| 5 | [***] | Болт М10-6gх25.88.35.019 ГОСТ7798-70 | |
| 6 | [***] | Шайба 10Т.65Г.019 ГОСТ6402-70 | |
| 7 | [***] | Шайба С10.01.019 ГОСТ11371-78 | |
| 8 | К***0 | Опора | |
| 9 | К***А | Вал | |
| 10 | Н***5 | Корпус подшипника | |
| 11 | 1***7 | Подшипник | |
| 12 | [***] | Болт М10-6gх35.88.35.019 ГОСТ7798-70 | |
| 13 | К***5 | Пластина | |
| 14 | 1***4 | Вал карданный | |
| 15 | [***] | Масленка 1.2.Ц6хр ГОСТ19853-74 | |
| 16 | [***] | Болт М10-6gх20.88.35.019 ГОСТ7798-70 | |
| 17 | К***Б | Стопор | |
| 18 | [***] | Шайба С45.01.019 ГОСТ11371-78 | |
| 19 | [***] | Шайба 45.1.4.01.019 ГОСТ11872-89 | |
| 20 | [***] | Гайка М45х1,5-6Н.05.019 ГОСТ11871-88 | |
| 20 | [***] | Гайка с нейлоновым кольцом М45х1,5 | |
| 21 | К***Б | Сница | |
| 22 | [***] | Цепь 4х8х42 ТУ120173856009-88 (35зв.) | |
| 23 | T***D | Редуктор | |
| 24 | К***9 | Пластина | |
| 25 | К***5 | Пластина | |
| 26 | [***] | Болт М16-6gх25.88.35.019 ГОСТ7798-70 | |
| 27 | К***0 | Кронштейн | |
| 28 | К***Б | Рамка | |
| 29 | [***] | Шплинт 5х45.019 ГОСТ397-79 | |
| 30 | [***] | Шайба С20.01.019 ГОСТ11371-78 | |
| 31 | [***] | Шплинт 2.4,0х60.019 | |
| 32 | [***] | Шайба С18.01.019 ГОСТ11371-78 | |
| 33 | К***Б | Стопор | |
| 34 | [***] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 35 | [***] | Болт М8-6gх16.88.35.019 ГОСТ7798-70 | |
| 36 | [***] | Гайка М10-6Н.06.019 ГОСТ5915-70 | |
| 37 | К***5 | Стопор | |
| 38 | К***6 | Фиксатор | |
| 39 | К***6 | Ось | |
| 40 | [***] | Шплинт 2.3,6х50.019 ОСТ23.2.2-79 | |
| 41 | К***0 | Нога | |
| 42 | К***8 | Ручка | |
| 43 | [***] | Ось 2-20h11х240.35 ГОСТ9650-80 |
