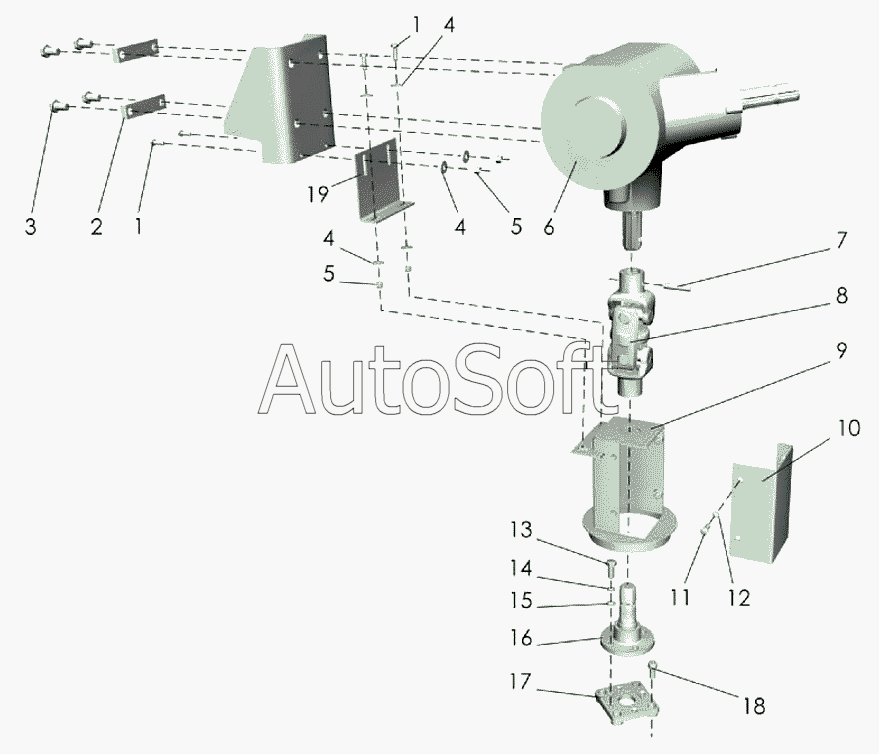

Каталог запасных частей к технике: Клевер КРП-302 "Беркут" (2007). Крепление редуктора (для бруса DF08.5.005M)
10
19
18
17
17
16
15
14
13
12
11
1
1
9
8
8
7
6
5
5
4
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Болт М8-6gх25.88.35.019 ГОСТ7798-70 | |
| 2 | К***5 | Пластина | |
| 3 | [***] | Болт М16-6gх30.88.35.019 ГОСТ7798-70 | |
| 4 | [***] | Шайба С8.01.019 ГОСТ6958-78 | |
| 5 | [***] | Гайка М8-6Н ТУ23.4617472.08-92 | |
| 6 | N***А | Редуктор | |
| 7 | [***] | Штифт 10х60.65Г ГОСТ14229-78 | |
| 8 | 2***8 | Шарнир карданный | |
| 8 | T***2 | Шарнир карданный | |
| 9 | К***0 | Кожух | |
| 10 | К***3 | Кожух | |
| 11 | [***] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 | |
| 12 | [***] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 13 | [***] | Болт М12-6gх30.88.35.019 ГОСТ7798-70 | |
| 14 | [***] | Шайба 12Т.65Г.019 ГОСТ6402-70 | |
| 15 | [***] | Шайба С12.01.019 ГОСТ11371-78 | |
| 16 | К***0 | Переходник | |
| 17 | К***0 | Фланец | |
| 17 | К***2 | Фланец | |
| 18 | [***] | Винт М12-6gх25.88.019 ГОСТ11738-84 | |
| 19 | К***2 | Уголок |
