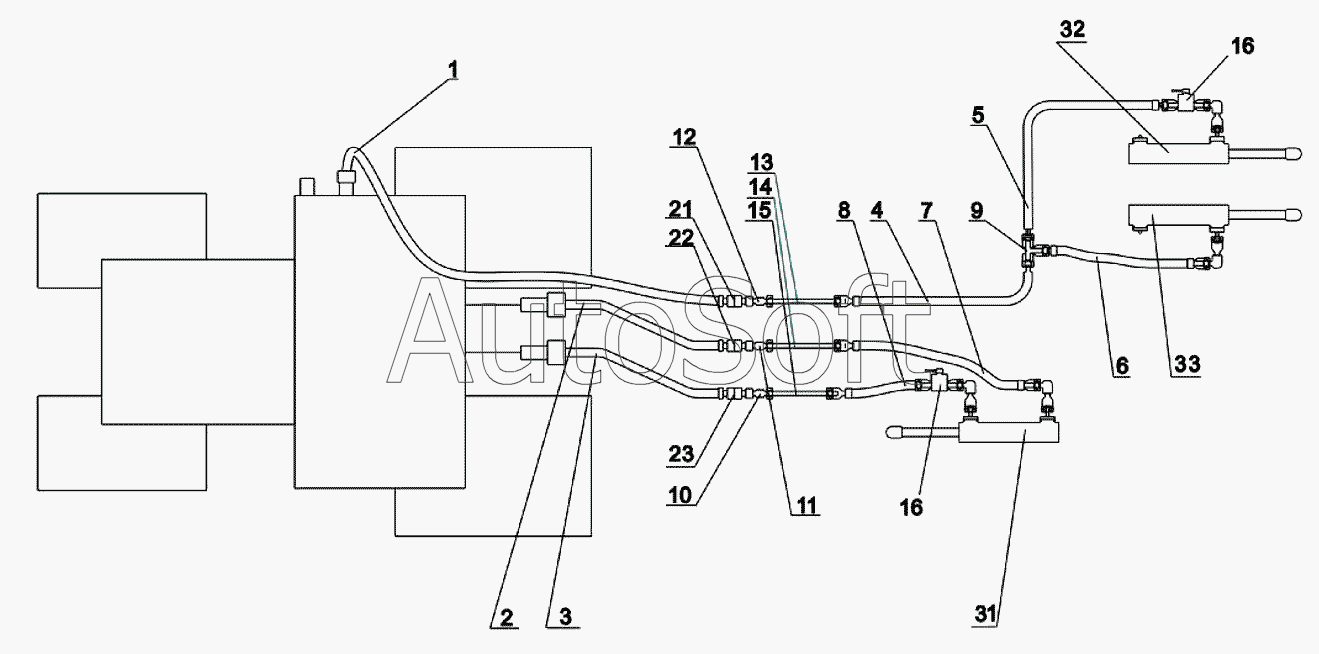

Каталог запасных частей к технике: Клевер КРП-302 "Беркут" (2007). Схема гидравлическая принципиальная
12
33
32
31
23
22
21
16
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н***0 | Рукав высокого давления I-10 | |
| 2 | Н***0 | Рукав высокого давления I-10 | |
| 3 | Н***0 | Рукав высокого давления I-10 | |
| 4 | 8***2 | Рукав высокого давления 8.02.012.0.21/63.3500 ТУ4791-001-24263187-2002 | |
| 5 | 8***2 | Рукав высокого давления 8.02.012.0.21/63.1000 ТУ4791-001-24263187-2002 | |
| 6 | 8***2 | Рукав высокого давления 8.02.012.0.21/63.1600 ТУ4791-001-24263187-2002 | |
| 7 | 8***2 | Рукав высокого давления 8.02.012.0.21/63.850 ТУ4791-001-24263187-2002 | |
| 8 | 8***2 | Рукав высокого давления 8.02.012.0.21/63.650 ТУ4791-001-24263187-2002 | |
| 9 | T***1 | Т-образное резьбовое соединение | |
| 10 | К***0 | Штуцер проходной | |
| 11 | К***0 | Штуцер проходной | |
| 12 | К***0 | Штуцер проходной | |
| 13 | К***0 | Маслопровод | |
| 14 | К***0 | Маслопровод | |
| 15 | К***0 | Маслопровод | |
| 16 | B***2 | Кран шаровый | |
| 21 | Н***0 | Муфта разрывная | |
| 22 | Н***0 | Муфта разрывная | |
| 23 | Н***0 | Муфта разрывная | |
| 31 | К***Б | Гидроцилиндр | |
| 32 | К***Б | Гидроцилиндр | |
| 33 | К***1 | Гидроцилиндр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
