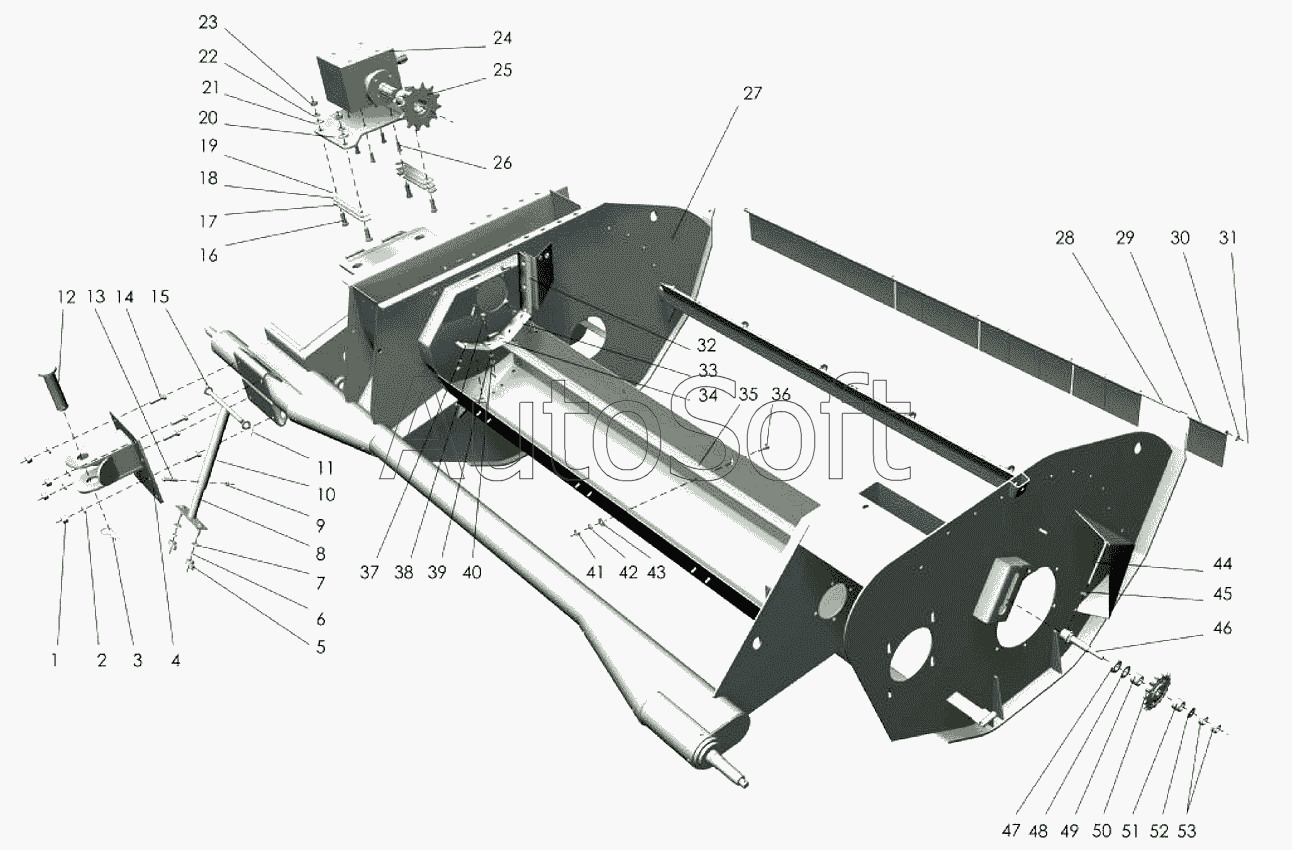

Каталог запасных частей к технике: Клевер КСД-2,0 "Sterh" (2007). Рама с мультипликатором
41
28
29
30
31
32
33
34
35
36
37
38
39
40
27
42
43
44
45
46
47
48
49
50
51
52
53
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Гайка М20-6Н.6.019 ГОСТ5915-70 | |
| 2 | [***] | Шайба 20Т.65Г.05 ГОСТ6402-70 | |
| 3 | 4***6 | Шплинт пружинный | |
| 4 | К***Б | Прицепное устройство | |
| 5 | [***] | Гайка М10-6Н.6 ГОСТ3032-76 | |
| 6 | [***] | Шайба 10Т.65Г.05 ГОСТ6402-70 | |
| 7 | [***] | Шайба 10.01.019 ГОСТ11371-78 | |
| 8 | К***А | Шток | |
| 9 | [***] | Гайка М10-6Н.6 ГОСТ3032-76 | |
| 10 | К***0 | Опора | |
| 11 | [***] | Шплинт 4,0х28.019 ГОСТ397-79 | |
| 12 | К***0 | Палец | |
| 13 | [***] | Болт М10-6gх50.019 ГОСТ7798-70 | |
| 14 | [***] | Болт М20-6gх45.88.35.019 ГОСТ7798-70 | |
| 15 | [***] | Шайба 16.01.019 ГОСТ11371-78 | |
| 16 | [***] | Болт М16-6gх60.88.35.019 ГОСТ7798-70 | |
| 17 | К***2 | Прокладка регулировочная (S=5мм) | |
| 18 | К***1 | Прокладка регулировочная (S=3мм) | |
| 19 | К***8 | Прокладка регулировочная (S=1мм) | |
| 20 | К***Б | Кронштейн опорный | |
| 21 | [***] | Шайба 16.01.019 ГОСТ11371-78 | |
| 22 | [***] | Шайба 16Т.65Г.05 ГОСТ6402-70 | |
| 23 | [***] | Гайка М16-6Н.6.019 ГОСТ5915-70 | |
| 24 | 1***R | Мультипликатор 1:2,25 | |
| 25 | К***0 | Полумуфта шлицевая | |
| 26 | [***] | Винт АМ16-6gх35.58.019 ГОСТ17475-80 | |
| 27 | К***0 | Рама в сборе | |
| 28 | К***9 | Ось | |
| 29 | К***4 | Петля | |
| 30 | [***] | Шайба 10.01.019 ГОСТ11371-78 | |
| 31 | [***] | Шплинт 3,1х20.019 ГОСТ397-79 | |
| 32 | К***А | Пластина противорежущая | |
| 33 | К***А | Пластина противорежущая | |
| 34 | К***А | Пластина противорежущая | |
| 35 | К***1 | Угольник | |
| 36 | [***] | Болт М10-6gх25.88.35.019 ГОСТ7798-70 | |
| 37 | К***А | Пластина противорежущая | |
| 38 | [***] | Винт В1.М10-6gх35.58.019 ГОСТ17475-80 | |
| 39 | [***] | Шайба 10Т.65Г.05 ГОСТ6402-70 | |
| 40 | [***] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 41 | [***] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 42 | [***] | Шайба 10.01.019 ГОСТ11371-78 | |
| 43 | [***] | Шайба 10Т.65Г.05 ГОСТ6402-70 | |
| 44 | [***] | Болт М10-6gх150.88.35.019 ГОСТ7798-70 | |
| 45 | [***] | Шайба 10.01.019 ГОСТ11371-78 | |
| 46 | Р***6 | Полуось | |
| 47 | [***] | Шайба С20х3,9.01.019 ГОСТ11371-78 | |
| 48 | [***] | Шайба С20х1,0.01.019 ГОСТ10450-78 | |
| 49 | К***1 | Втулка | |
| 50 | 5***1 | Звездочка натяжная | |
| 51 | К***2 | Втулка | |
| 52 | [***] | Шайба С14х3.01.019 ГОСТ11371-78 | |
| 53 | [***] | Гайка М14-6Н.6.019 ГОСТ5915-70 |
