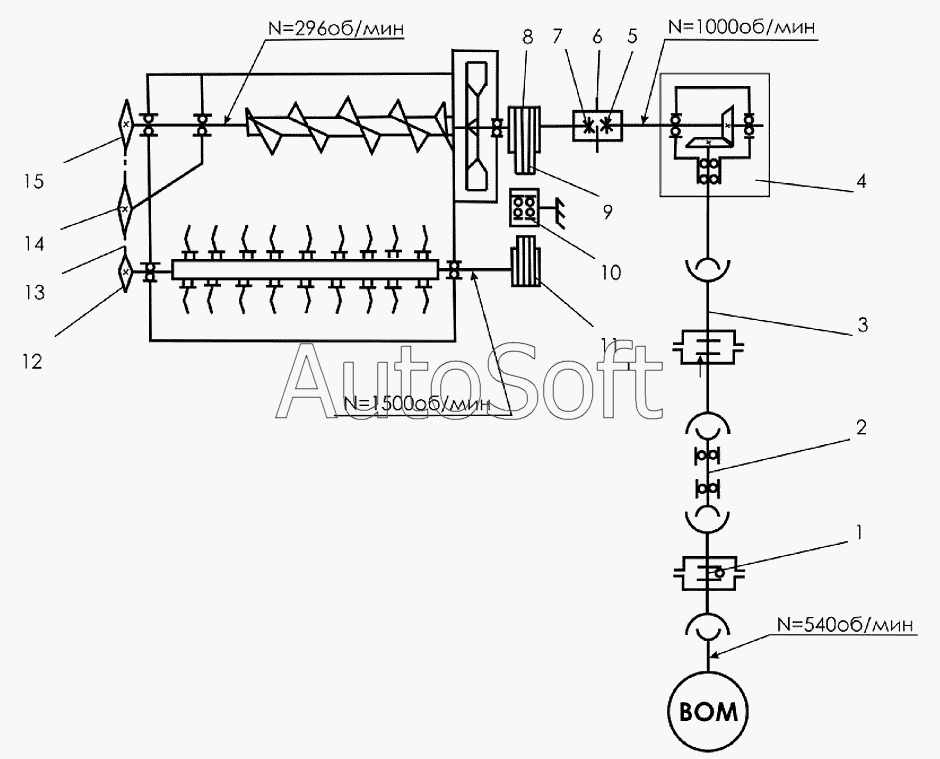

Каталог запасных частей к технике: Клевер КСД-2,0 "Sterh" (2007). Кинематическая схема
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В***4 | Карданный вал с обгонной муфтой | |
| 2 | К***2 | Вал промежуточный | |
| 3 | В***3 | Карданный вал с предохранительной муфтой | |
| 4 | 1***R | Мультипликатор 1:2,25 | |
| 5 | К***0 | Полумуфта шлицевая | |
| 6 | 2***7 | Цепь 2ПР-25,4-114 ГОСТ13568-97 (17зв.) | |
| 7 | К***0 | Полумуфта | |
| 8 | К***В | Шкив | |
| 9 | С***9 | Ремень клиновой С(В)-1800 ГОСТ1284.1-89 | |
| 10 | К***0 | Ролик | |
| 11 | К***Б | Шкив | |
| 12 | К***А | Звездочка | |
| 13 | П***5 | Цепь ПР-19,05-3180 ГОСТ13568-75 (97зв.) | |
| 14 | 5***1 | Звездочка натяжная | |
| 15 | К***А | Звездочка |
