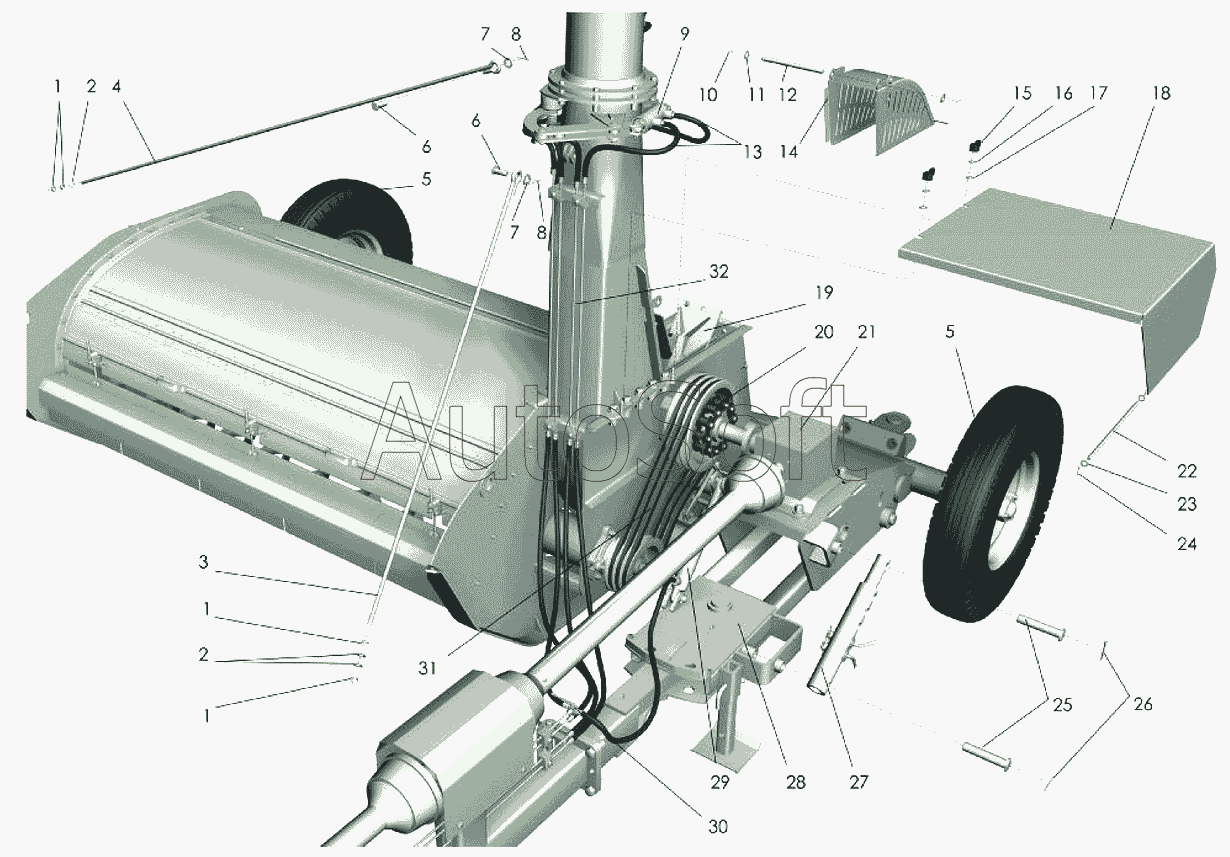

Каталог запасных частей к технике: Клевер КСД-2,0 "Sterh" (2007). КСД-2,0 (вид слева)
17
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
1
1
1
16
15
14
13
12
11
10
9
8
8
7
7
6
6
5
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Гайка М12-6Н.6.019 ГОСТ5915-70 | |
| 2 | [***] | Шайба 12.01.019 ГОСТ11371-78 | |
| 3 | К***2 | Растяжка | |
| 4 | К***1 | Растяжка | |
| 5 | 3***0 | Колесо | |
| 6 | К***3 | Ось | |
| 7 | [***] | Шайба 16.01.019 ГОСТ11371-78 | |
| 8 | [***] | Шплинт 4,0х28.019 ГОСТ397-79 | |
| 9 | Г***0 | Гидроцилиндр ТУ-23.120-86 | |
| 10 | [***] | Шплинт 5,0х63.019 ГОСТ397-79 | |
| 11 | [***] | Шайба 16.01.019 ГОСТ11371-78 | |
| 12 | К***А | Ось | |
| 13 | 8***4 | Рукав высокого давления ТУ4791-001-24263187-02 (L=1100мм) | |
| 14 | К***В | Крышка измельчителя | |
| 15 | [***] | Гайка М10-6Н.6 ГОСТ3032-76 | |
| 16 | [***] | Шайба 10Т.65Г.05 ГОСТ6402-70 | |
| 17 | [***] | Шайба 10.01.019 ГОСТ11371-78 | |
| 18 | К***Б | Кожух защитный | |
| 19 | К***А | Измельчитель | |
| 20 | 2***7 | Цепь 2ПР-25,4-114 ГОСТ13568-97 (17зв.) | |
| 21 | 1***R | Мультипликатор 1:2,25 | |
| 22 | К***3 | Ось | |
| 23 | [***] | Шайба 8.01.019 ГОСТ11371-78 | |
| 24 | [***] | Шплинт 2,5х16.019 ГОСТ397-79 | |
| 25 | К***1 | Палец | |
| 26 | [***] | Шплинт 5,0х63.019 ГОСТ397-79 | |
| 27 | К***Б | Фиксатор | |
| 28 | К***Е | Площадка опорная | |
| 29 | Г***6 | Гидроцилиндр | |
| 30 | 3***K | Гидрокран | |
| 31 | Р***9 | Ремень С(В)-1800 ГОСТ1284.1-89 | |
| 32 | 1***Z | Трубка металлическая PR08-1,5VZ (L=1050мм) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
