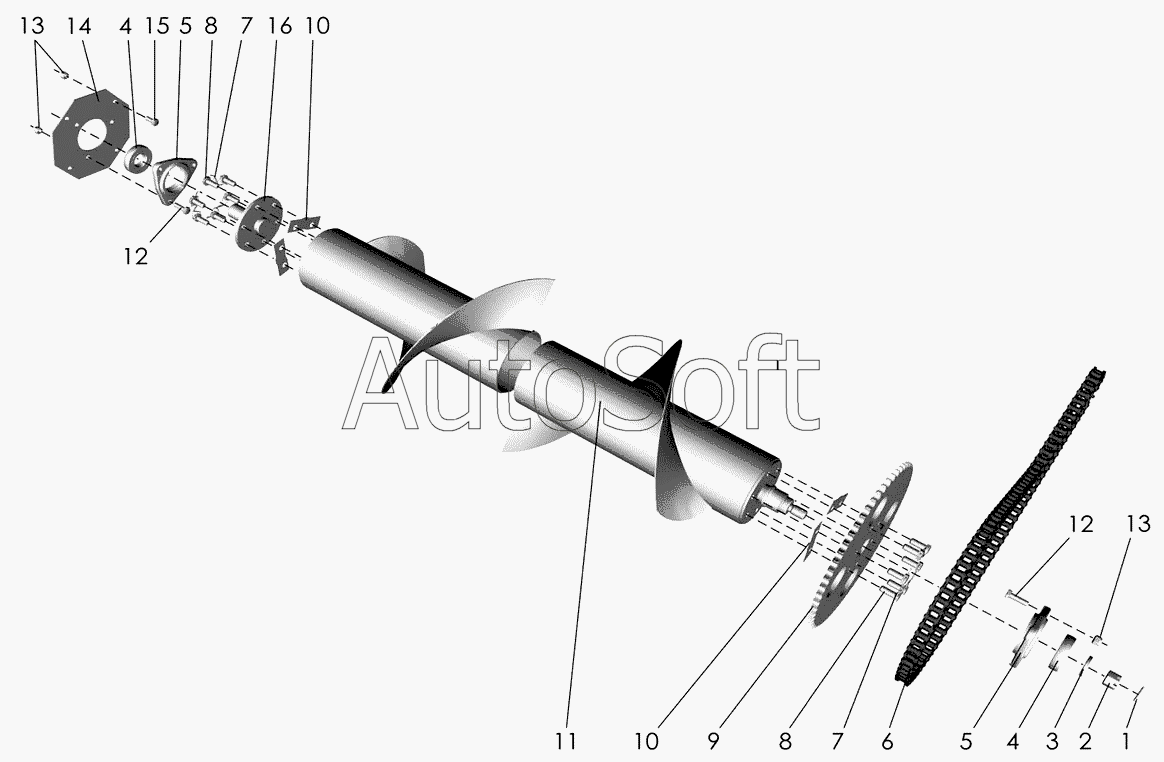

Каталог запасных частей к технике: Клевер ППК-81 "Argus" (2007). Шнек
1
2
3
4
4
5
5
6
7
7
8
8
9
10
10
10
10
11
12
12
13
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Шплинт 4х35.019 ГОСТ397-79 | |
| 2 | [***] | Гайка М20-6Н.5.019 ГОСТ2528-73 | |
| 3 | П***1 | Шайба | |
| 4 | 1***Т | Подшипник | |
| 5 | Н***4 | Корпус подшипника | |
| 6 | [***] | Цепь ПР-19,05-31,8 ГОСТ13568-97 (101зв.) | |
| 7 | [***] | Проволока 2,0-0-4 ГОСТ3282-74 | |
| 8 | [***] | Болт 3М12-6gх30.88.35.019 ГОСТ7798-70 | |
| 9 | П***0 | Звездочка | |
| 10 | П***1 | Прокладка регулировочная | |
| 10 | П***1 | Прокладка регулировочная | |
| 11 | П***0 | Шнек | |
| 12 | [***] | Болт М12-6gх35.88.35.019 ГОСТ7798-70 | |
| 13 | [***] | Гайка М12-6Н ТУ23.4617472.08-92 | |
| 14 | П***2 | Накладка | |
| 15 | [***] | Болт М12-6gх25.88.35.019 ГОСТ7798-70 | |
| 16 | П***0 | Ступица |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
