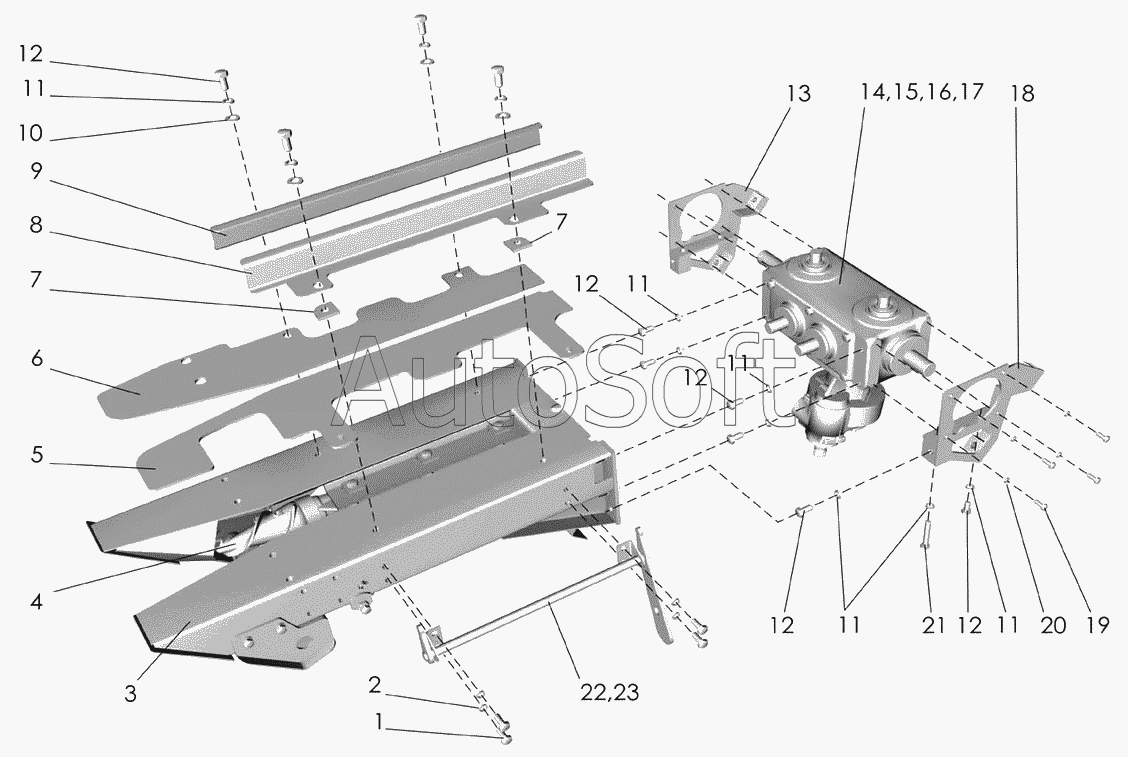

Каталог запасных частей к технике: Клевер ППК-81 "Argus" (2007). Русло (отрывочные пластины)
15
23
23
23
22
22
22
22
21
20
19
18
17
17
16
16
1
15
14
14
13
12
12
12
12
12
11
11
11
11
11
10
9
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Болт М10-6gх25.88.35.019 ГОСТ7798-70 | |
| 2 | [***] | Шайба 10Т.65Г.019 ГОСТ6402-70 | |
| 3 | П***0 | Рама русла | |
| 4 | П***0 | Валец | |
| 5 | П***0 | Пластина | |
| 6 | П***2 | Пластина | |
| 7 | П***2 | Шайба | |
| 8 | П***1 | Успокоитель | |
| 9 | П***1 | Успокоитель | |
| 10 | [***] | Шайба С12.01.019 ГОСТ11371-78 | |
| 11 | [***] | Шайба 12Т.65Г.019 ГОСТ6402-70 | |
| 12 | [***] | Болт М12-6gх25.88.35.019 ГОСТ7798-70 | |
| 13 | П***0 | Кронштейн | |
| 14 | 0***С | Редуктор русла центральный | |
| 14 | П***0 | Русло | |
| 15 | 0***L | Редуктор русла левый | |
| 15 | П***1 | Русло | |
| 16 | 0***Р | Редуктор русла правый | |
| 16 | П***2 | Русло | |
| 17 | 0***С | Редуктор русла центральный | |
| 17 | П***3 | Русло | |
| 18 | П***1 | Кронштейн | |
| 19 | [***] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 | |
| 20 | [***] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 21 | [***] | Болт М12-6gх75.88.35.019 ГОСТ7798-70 | |
| 22 | П***0 | Русло | |
| 22 | П***1 | Русло | |
| 22 | П***2 | Русло | |
| 22 | П***0 | Поводок | |
| 23 | П***0 | Русло | |
| 23 | П***3 | Русло | |
| 23 | П***1 | Поводок |
