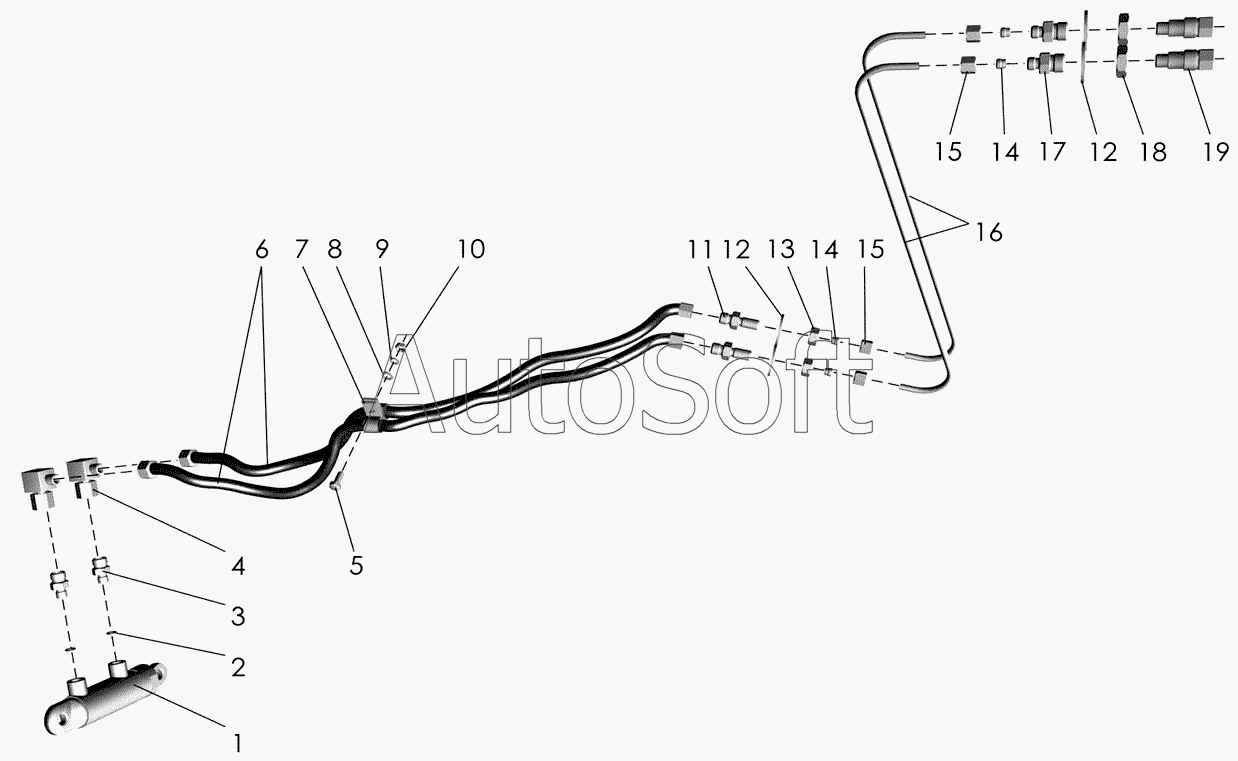

Каталог запасных частей к технике: Клевер ППК-81 "Argus" (2007). Установка гидрооборудования
10
19
18
17
16
15
15
14
14
13
12
12
11
1
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***6 | Гидроцилиндр ТУ23.1.20-86 | |
| 2 | [***] | Кольцо 011-014-19 ГОСТ9833-73 | |
| 3 | П***4 | Штуцер ввертной | |
| 4 | П***0 | Переходник | |
| 5 | [***] | Болт М8-6gх25.88.35.019 ГОСТ7798-70 | |
| 6 | Н***0 | Рукав высокого давления II-8 РТМ 23.1.036-78 | |
| 7 | 5***0 | Скоба | |
| 8 | [***] | Шайба С8.01.019 ГОСТ11371-78 | |
| 9 | [***] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 10 | [***] | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 11 | П***2 | Штуцер переходной | |
| 12 | [***] | Шайба А14.01.08кп.016 ГОСТ6958-78 | |
| 13 | [***] | Гайка М14х1,5-6Н.6.019 ГОСТ5915-70 | |
| 14 | S***8 | Кольцо врезное | |
| 15 | U***L | Гайка накидная | |
| 16 | П***1 | Трубка | |
| 17 | П***5 | Штуцер переходной | |
| 18 | [***] | Гайка М20х1,5-6Н.04.35.019 ГОСТ5916-70 | |
| 19 | Н***0 | Полумуфта наружняя ТУ23.1.437-88 |
