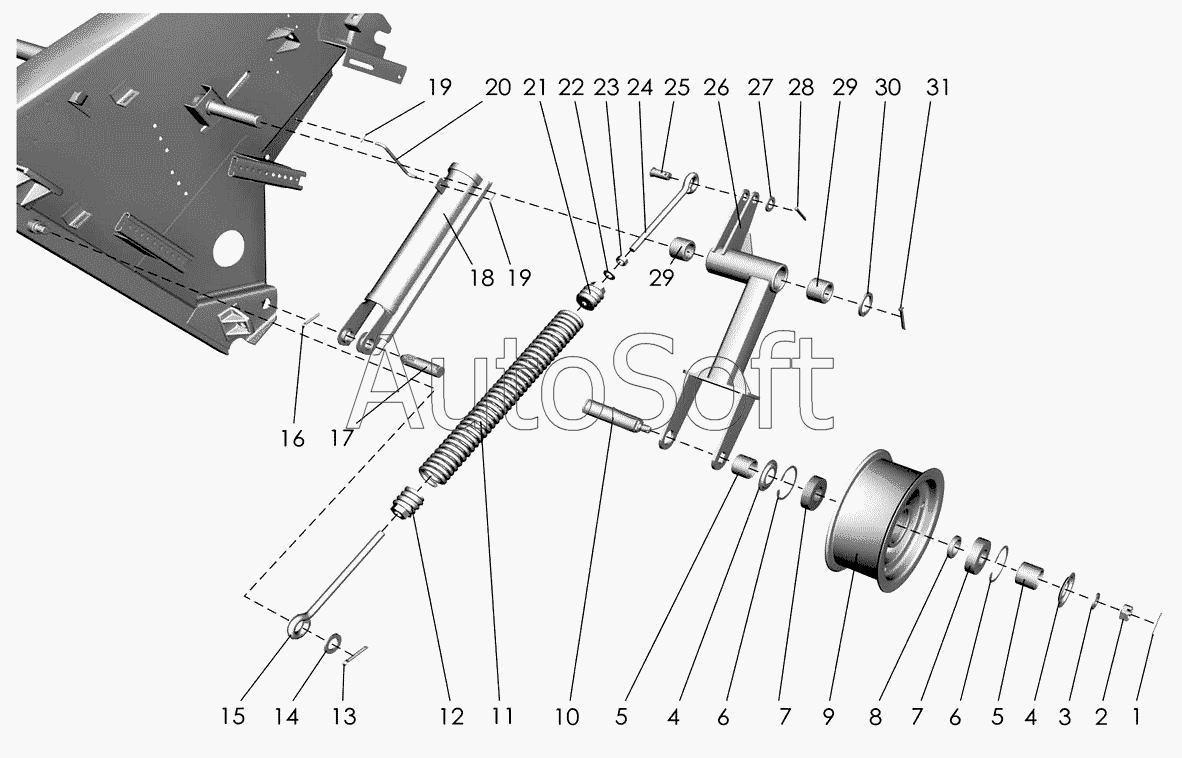

Каталог запасных частей к технике: Клевер ППК-81 "Argus" (2007). Наклонная камера (шкив натяжной)
16
31
30
29
29
28
27
26
25
24
23
22
21
20
19
19
18
17
1
15
14
13
12
11
10
9
8
7
7
6
6
5
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Шплинт 3,2х28.019 ГОСТ397-79 | |
| 2 | [***] | Гайка М14-6Н.04.35.019 ГОСТ5919-73 | |
| 3 | [***] | Шайба С14х3.01.019 ГОСТ11371-78 | |
| 4 | Р***9 | Шайба защитная | |
| 5 | П***1 | Втулка | |
| 6 | [***] | Кольцо С62 ГОСТ13943-86 | |
| 7 | 1***7 | Подшипник ГОСТ8882-75 | |
| 8 | Р***6 | Втулка | |
| 9 | П***2 | Шкив | |
| 10 | П***4 | Ось | |
| 11 | П***3 | Пружина | |
| 12 | Р***1 | Пробка | |
| 13 | [***] | Шплинт 5х36.019 ГОСТ397-79 | |
| 14 | [***] | Шайба С18.01.019 ГОСТ11371-78 | |
| 15 | Р***1 | Тяга | |
| 16 | [***] | Шплинт 6,3х45.019 ГОСТ397-79 | |
| 17 | 3***1 | Палец | |
| 18 | 3***Б | Упор гидроцилиндра | |
| 19 | [***] | Шплинт 3,2х20.019 ГОСТ397-79 | |
| 20 | 3***А | Крючок | |
| 21 | Р***А | Пробка | |
| 22 | [***] | Шайба С12х2.01.019 ГОСТ11371-78 | |
| 23 | [***] | Гайка М12-6Н.6.019 ГОСТ5915-70 | |
| 24 | Р***5 | Тяга | |
| 25 | [***] | Ось 6-16b12х35.35 ГОСТ9650-80 | |
| 26 | П***0 | Рычаг | |
| 27 | [***] | Шайба С16х3.01.019 ГОСТ11371-78 | |
| 28 | [***] | Шплинт 4х45.019 ГОСТ397-79 | |
| 29 | Р***В | Втулка | |
| 30 | 4***1 | Шайба | |
| 31 | [***] | Шплинт 5х50.019 ГОСТ397-79 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
