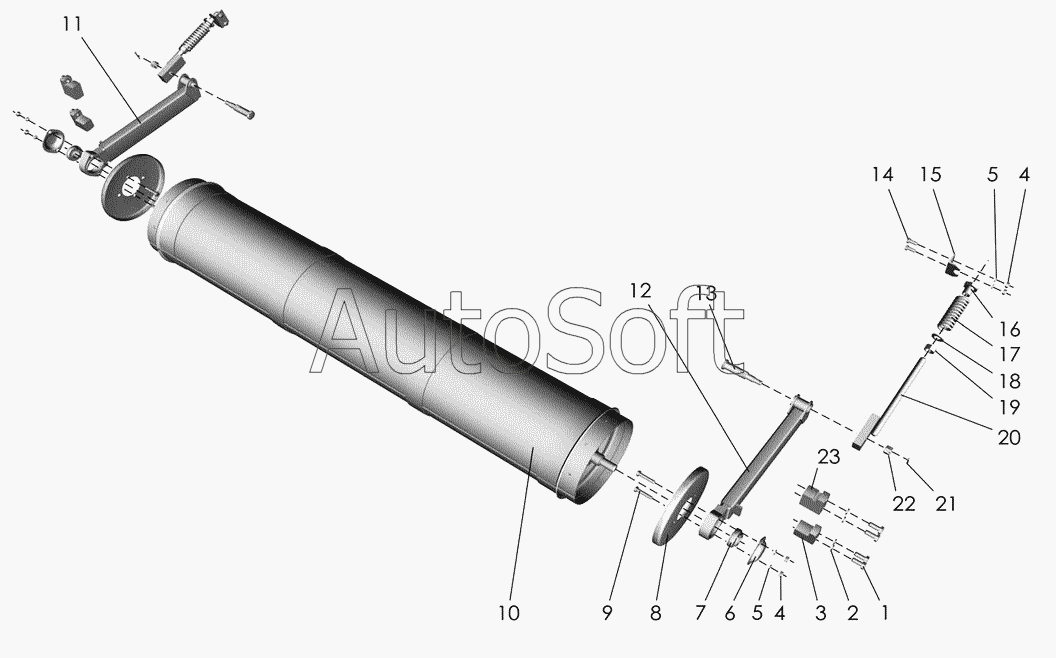

Каталог запасных частей к технике: Клевер ППК-81 "Argus" (2007). Наклонная камера (вал нижний)
12
23
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
7
6
5
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Болт М10-6gх25.88.35.019 ГОСТ7798-70 | |
| 2 | [***] | Шайба 10Т.65Г.019 ГОСТ6402-70 | |
| 3 | П***1 | Кронштейн | |
| 4 | [***] | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 5 | [***] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 6 | П***1 | Крышка | |
| 7 | 1***9 | Подшипник | |
| 7 | 1***7 | Подшипник ТУ37.006.084-90 | |
| 8 | П***2 | Донышко | |
| 9 | [***] | Болт М8-6gх40.88.35.019 ГОСТ7798-70 | |
| 10 | 3***Б | Цилиндр | |
| 11 | П***1 | Рычаг | |
| 12 | П***0 | Рычаг | |
| 13 | П***2 | Болт специальный | |
| 14 | [***] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 | |
| 15 | 3***9 | Упор | |
| 16 | 3***5 | Втулка направляющая | |
| 17 | 5***9 | Пружина | |
| 18 | [***] | Шайба С16.01.019 ГОСТ11371-78 | |
| 19 | [***] | Гайка М16-6Н.6.019 ГОСТ5915-70 | |
| 20 | Р***0 | Винт натяжной | |
| 21 | [***] | Шплинт 3,2х20.019 ГОСТ397-79 | |
| 22 | [***] | Гайка М12-7Н.8.019 ГОСТ5918-73 | |
| 23 | П***2 | Кронштейн |
