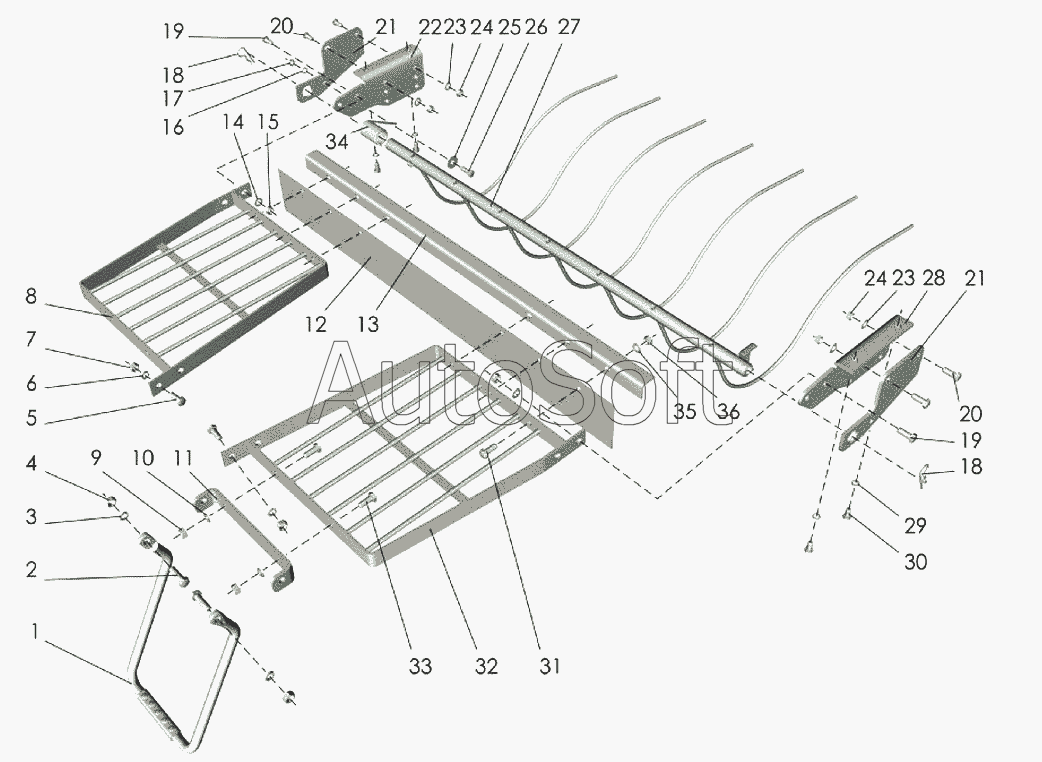

Каталог запасных частей к технике: Клевер ППР-120 "Pelikan" (2007). Нормализатор и опорные площадки
28
20
20
21
21
22
23
23
24
24
25
26
27
19
19
29
30
31
32
33
34
35
36
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***0 | Ступенька | |
| 2 | [***] | Болт М12-6gх40.58 ГОСТ7798-70 | |
| 3 | [***] | Шайба 12Т.65Г.019 ГОСТ6402-70 | |
| 4 | [***] | Гайка М12-6Н.6.019 ГОСТ5915-70 | |
| 5 | [***] | Болт М12-6gх30.88.019 ГОСТ7798-70 | |
| 6 | [***] | Шайба 12Т.65Г.019 ГОСТ6402-70 | |
| 7 | [***] | Гайка М12-6Н.6.019 ГОСТ5915-70 | |
| 8 | П***1 | Площадка | |
| 9 | [***] | Гайка М12-6Н.6.019 ГОСТ5915-70 | |
| 10 | [***] | Шайба 12Т.65Г.019 ГОСТ6402-70 | |
| 11 | П***2 | Кронштейн | |
| 12 | П***1 | Экран | |
| 13 | П***2 | Уголок | |
| 14 | [***] | Шайба С12.01.019 ГОСТ11371-78 | |
| 15 | [***] | Гайка М12-6Н.6.019 ГОСТ5915-70 | |
| 16 | [***] | Гайка М12-6Н.6.019 ГОСТ5915-70 | |
| 17 | [***] | Шайба 12Т.65Г.019 ГОСТ6402-70 | |
| 18 | 2***9 | Шплинт пружинный ОСТ 23.2.2-79 | |
| 19 | [***] | Болт М12-6gх30.88.019 ГОСТ7798-70 | |
| 20 | [***] | Болт М12-6gх30.88.019 ГОСТ7798-70 | |
| 21 | П***6 | Пластина | |
| 22 | П***1 | Кронштейн | |
| 23 | [***] | Шайба С12.01.019 ГОСТ11371-78 | |
| 24 | [***] | Гайка М12-6Н.6.019 ГОСТ5915-70 | |
| 25 | [***] | Шайба С12.04.019 ГОСТ6958-78 | |
| 26 | [***] | Болт М12-6gх35.88.019 ГОСТ7798-70 | |
| 27 | П***0 | Решетка | |
| 28 | П***5 | Кронштейн | |
| 29 | [***] | Шайба 12Т.65Г.019 ГОСТ6402-70 | |
| 30 | [***] | Болт М12-6gх25.88.019 ГОСТ7798-70 | |
| 31 | [***] | Болт М12-6gх30.88.019 ГОСТ7798-70 | |
| 32 | П***0 | Решетка | |
| 33 | [***] | Болт М12-6gх30.58 ГОСТ7798-70 | |
| 34 | П***5 | Пружина | |
| 35 | [***] | Шайба С12.01.019 ГОСТ11371-78 | |
| 36 | [***] | Гайка М12-6Н.6.019 ГОСТ5915-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
