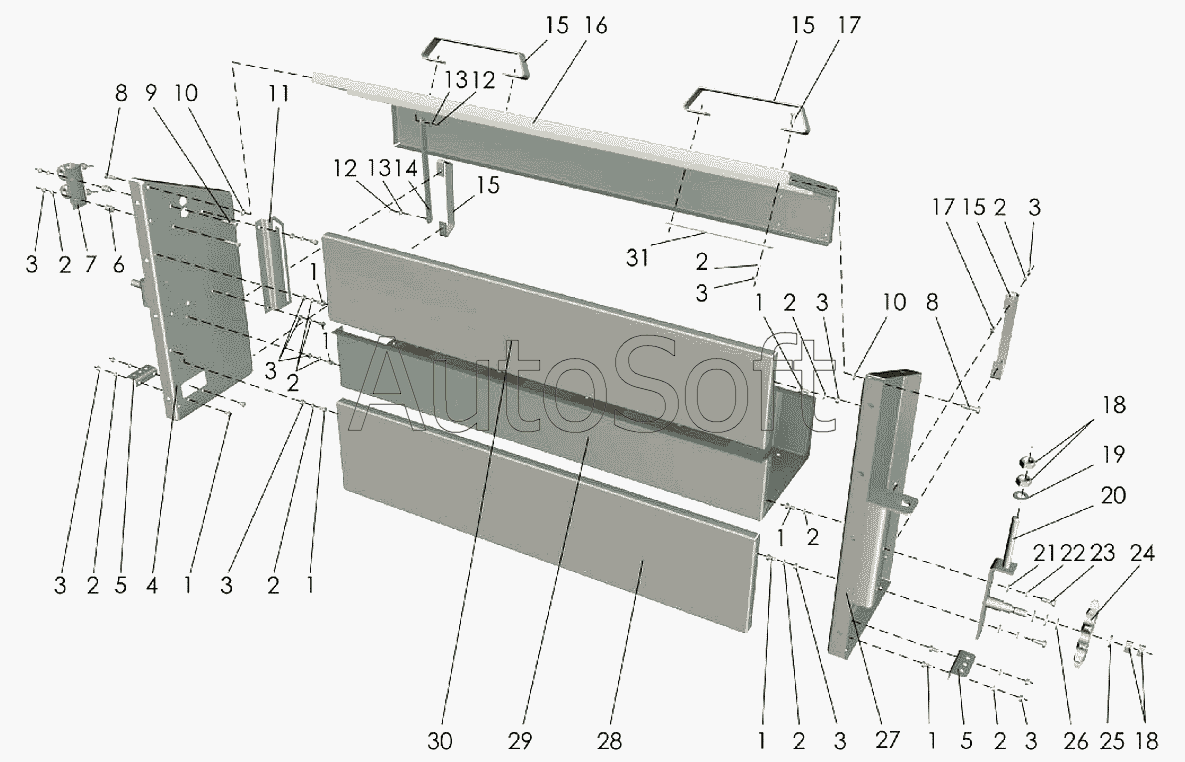

Каталог запасных частей к технике: Клевер ППР-120 "Pelikan" (2007). Ящик-кассетница
16
31
30
29
28
27
26
25
24
23
22
21
20
19
18
18
17
17
1
1
1
1
1
1
1
15
15
15
15
14
13
13
12
12
11
10
10
9
8
8
7
6
5
5
4
3
3
3
3
3
3
3
3
3
2
2
2
2
2
2
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Болт М8-6gх16.88.35.019 ГОСТ7798-70 | |
| 2 | [***] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 3 | [***] | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 4 | П***0 | Боковина | |
| 5 | П***3 | Уголок | |
| 6 | П***2 | Втулка | |
| 7 | П***0 | Механизм натяжения шпагата | |
| 8 | [***] | Болт М10-6gх30.88.35.019 ГОСТ7798-70 | |
| 9 | [***] | Болт М8-6gх45.88.35.019 ГОСТ7798-70 | |
| 10 | [***] | Шайба С10.01.019 ГОСТ11371-78 | |
| 11 | П***8 | Кронштейн | |
| 12 | [***] | Шплинт 2х16.019 ГОСТ397-79 | |
| 13 | [***] | Шайба 8х2.01.019 ГОСТ6958-78 | |
| 14 | П***0 | Упор | |
| 15 | П***3 | Ручка | |
| 16 | П***0 | Крышка | |
| 17 | [***] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 | |
| 18 | [***] | Гайка М16-6Н.6.019 ГОСТ5915-70 | |
| 19 | [***] | Шайба С16.01.019 ГОСТ11371-78 | |
| 20 | П***0 | Кронштейн | |
| 21 | [***] | Шайба С10.01.019 ГОСТ11371-78 | |
| 22 | [***] | Шайба 10Т.65Г.019 ГОСТ6402-70 | |
| 23 | [***] | Болт М10-6gх25.88.35.019 ГОСТ7798-70 | |
| 24 | П***0 | Звездочка | |
| 25 | П***5 | Кольцо | |
| 26 | П***1 | Кольцо | |
| 27 | П***0 | Боковина | |
| 28 | П***3 | Стенка задняя | |
| 29 | П***0 | Ящик | |
| 30 | П***1 | Стенка | |
| 31 | П***2 | Накладка |
