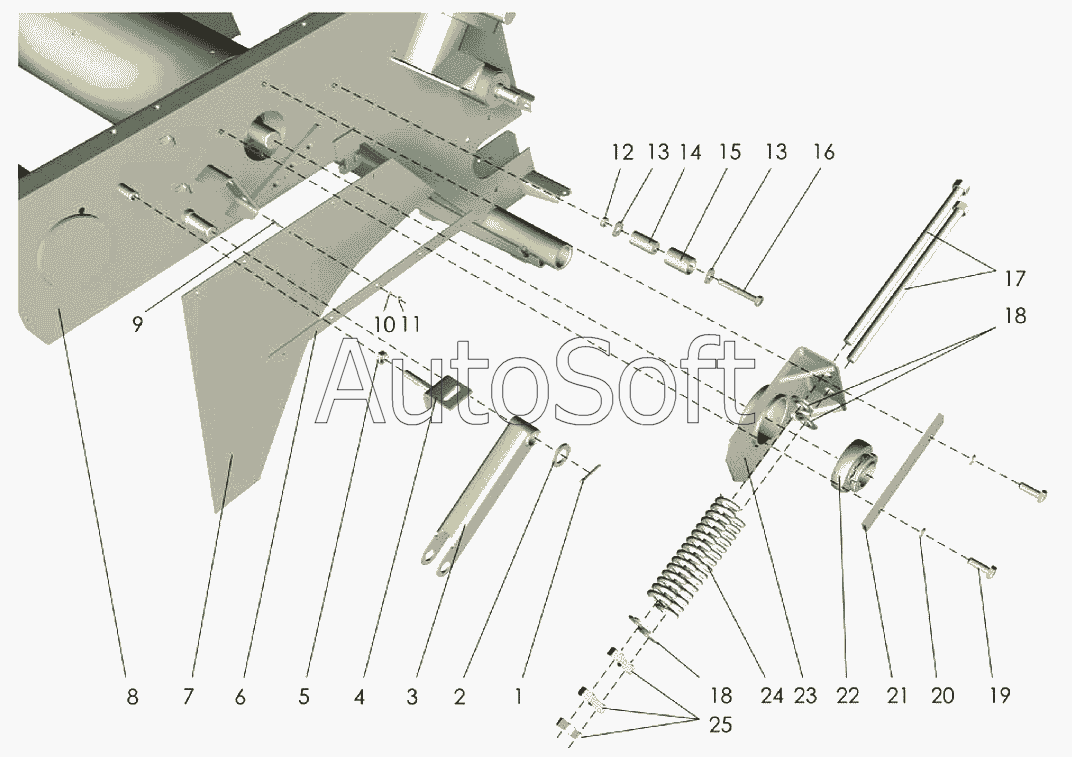

Каталог запасных частей к технике: Клевер ППР-120 "Pelikan" (2007). Рама (вид слева)
13
13
25
24
23
22
21
20
19
18
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Шплинт 5х36.019 ГОСТ397-79 | |
| 2 | [***] | Шайба С24.01.019 ГОСТ11371-78 | |
| 3 | П***0 | Коромысло | |
| 4 | П***0 | Штырь | |
| 5 | [***] | Гайка М12-6Н.6.019 ГОСТ5915-70 | |
| 6 | П***2 | Планка | |
| 7 | П***А | Экран | |
| 8 | П***А | Рама | |
| 9 | [***] | Болт М6-6gх16.58.019 ГОСТ7798-70 | |
| 10 | [***] | Шайба 6Т.65Г.019 ГОСТ6402-70 | |
| 11 | [***] | Гайка М6-6Н.6.019 ГОСТ5915-70 | |
| 12 | [***] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 13 | [***] | Шайба С10х3.01.019 ГОСТ6958-78 | |
| 14 | П***1 | Втулка | |
| 15 | П***7 | Трубка | |
| 16 | [***] | Болт М10-6gх80.88.019 ГОСТ7798-70 | |
| 17 | П***А | Болт | |
| 18 | П***4 | Шайба | |
| 19 | [***] | Болт М12-6gх30.88.019 ГОСТ7798-70 | |
| 20 | [***] | Шайба 12Т.65Г.019 ГОСТ6402-70 | |
| 21 | П***5 | Пластина | |
| 22 | 1***7 | Подшипник ТУ37.006.084-90 | |
| 23 | П***А | Платформа | |
| 24 | П***7 | Пружина | |
| 25 | [***] | Гайка М16-6Н.6.019 ГОСТ5915-70 |
