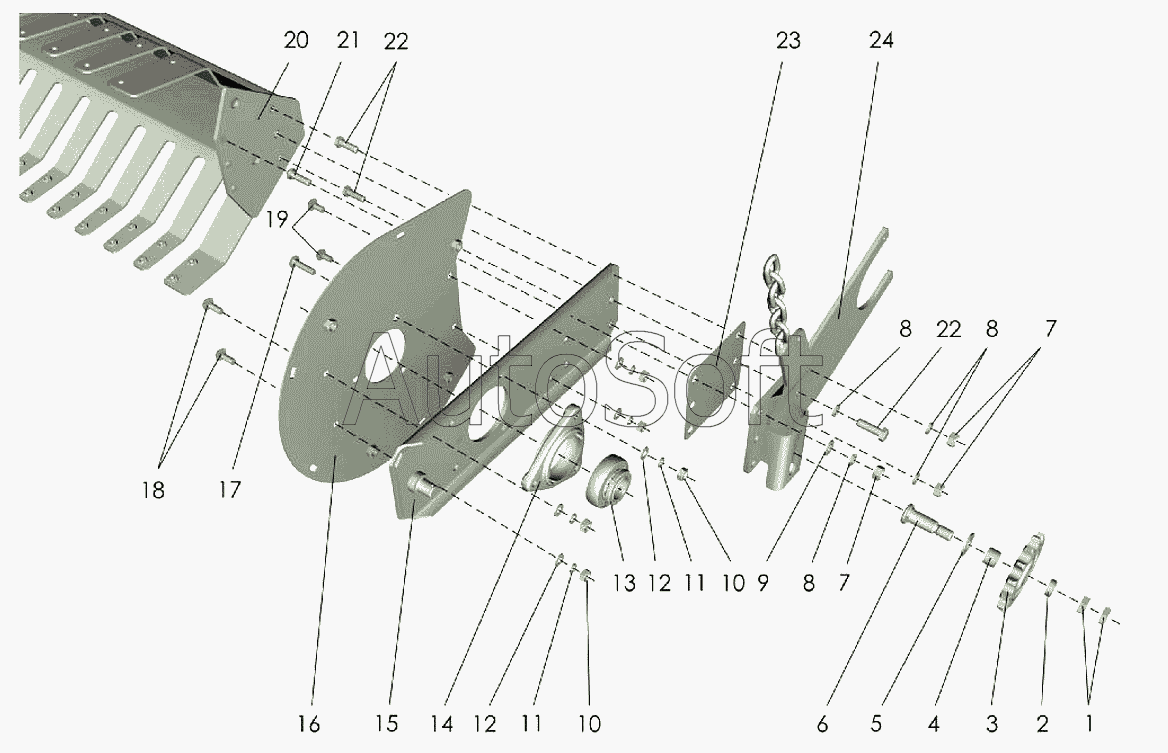

Каталог запасных частей к технике: Клевер ППР-120 "Pelikan" (2007). Боковина левая
1
2
3
3
4
5
6
7
7
8
8
8
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Гайка М16-6Н.6.019 ГОСТ5915-70 | |
| 2 | П***1 | Втулка | |
| 3 | 5***3 | Звездочка натяжная | |
| 3 | Н***А | Звездочка натяжная | |
| 4 | П***3 | Втулка | |
| 5 | [***] | Шайба С20.01.019 ГОСТ11371-78 | |
| 6 | П***1 | Ось | |
| 7 | [***] | Гайка М12-6Н.6.019 ГОСТ5915-70 | |
| 8 | [***] | Шайба 12Т.65Г.019 ГОСТ6402-70 | |
| 9 | [***] | Шайба С12.01.019 ГОСТ11371-78 | |
| 10 | [***] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 11 | [***] | Шайба 10Т.65Г.019 ГОСТ6402-70 | |
| 12 | [***] | Шайба С10.01.019 ГОСТ11371-78 | |
| 13 | 1***7 | Подшипник | |
| 14 | Н***5 | Корпус подшипника | |
| 15 | П***А | Кронштейн | |
| 16 | П***0 | Боковина | |
| 17 | [***] | Болт М10х45.46.019 ГОСТ7802-81 | |
| 18 | [***] | Болт М10х30.46.019 ГОСТ7802-81 | |
| 19 | [***] | Болт М10х25.46.019 ГОСТ7802-81 | |
| 20 | П***0 | Каркас | |
| 21 | [***] | Болт М12х45.46.019 ГОСТ7802-81 | |
| 22 | [***] | Болт М12-6gх40.88.35.019 ГОСТ7798-70 | |
| 23 | П***9 | Прокладка | |
| 24 | П***0 | Кронштейн |
