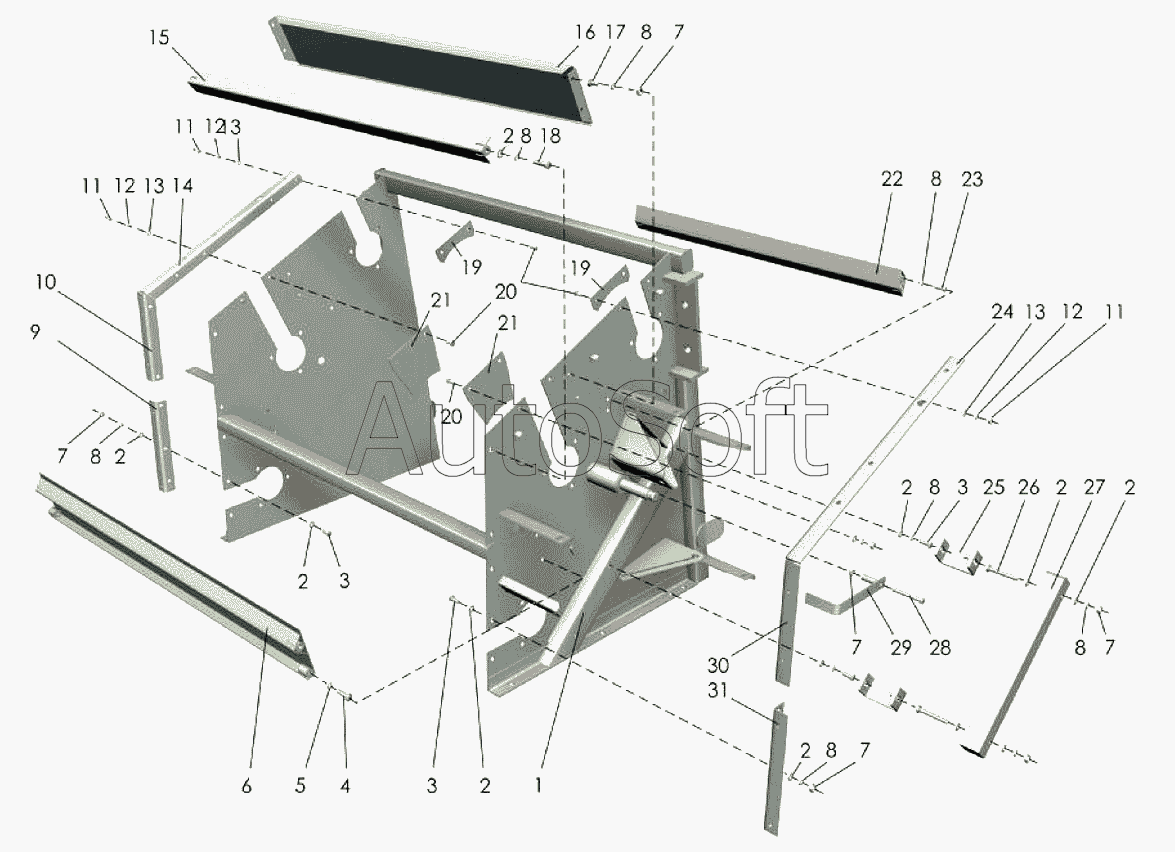

Каталог запасных частей к технике: Клевер ППР-120 "Pelikan" (2007). Рама верхней камеры
16
31
30
29
28
27
26
25
24
23
22
21
21
20
20
19
19
18
17
1
15
14
13
13
13
12
12
12
11
11
11
10
9
8
8
8
8
8
8
8
7
7
7
7
7
6
5
4
3
3
3
2
2
2
2
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***0 | Рама | |
| 2 | [***] | Шайба С10.01.019 ГОСТ11371-78 | |
| 3 | [***] | Болт М10-6gх25.88.35.019 ГОСТ7798-70 | |
| 4 | [***] | Болт М10-6gх35.88.35.019 ГОСТ7798-70 | |
| 5 | [***] | Шайба 10Т.65Г.019 ГОСТ6402-70 | |
| 6 | П***0 | Экран | |
| 7 | [***] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 8 | [***] | Шайба 10Т.65Г.019 ГОСТ6402-70 | |
| 9 | П***1 | Накладка | |
| 10 | П***1 | Накладка | |
| 11 | [***] | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 12 | [***] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 13 | [***] | Шайба С8.01.019 ГОСТ11371-78 | |
| 14 | П***1 | Накладка | |
| 15 | П***0 | Жесткость | |
| 16 | П***1 | Отражатель | |
| 17 | [***] | Болт М10-6gх20.88.35.019 ГОСТ7798-70 | |
| 18 | [***] | Болт М10-6gх40.88.35.019 ГОСТ7798-70 | |
| 19 | П***1 | Заслонка | |
| 20 | [***] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 | |
| 21 | П***2 | Заслонка | |
| 22 | П***0 | Экран | |
| 23 | [***] | Болт М10-6gх35.88.35.019 ГОСТ7798-70 | |
| 24 | П***7 | Накладка | |
| 25 | П***6 | Скоба | |
| 26 | [***] | Болт М10-6gх75.88.35.019 ГОСТ7798-70 | |
| 27 | П***1 | Успокоитель | |
| 28 | [***] | Болт М10-6gх80.88.35.019 ГОСТ7798-70 | |
| 29 | П***5 | Рукоятка | |
| 30 | П***0 | Накладка | |
| 31 | П***6 | Накладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
