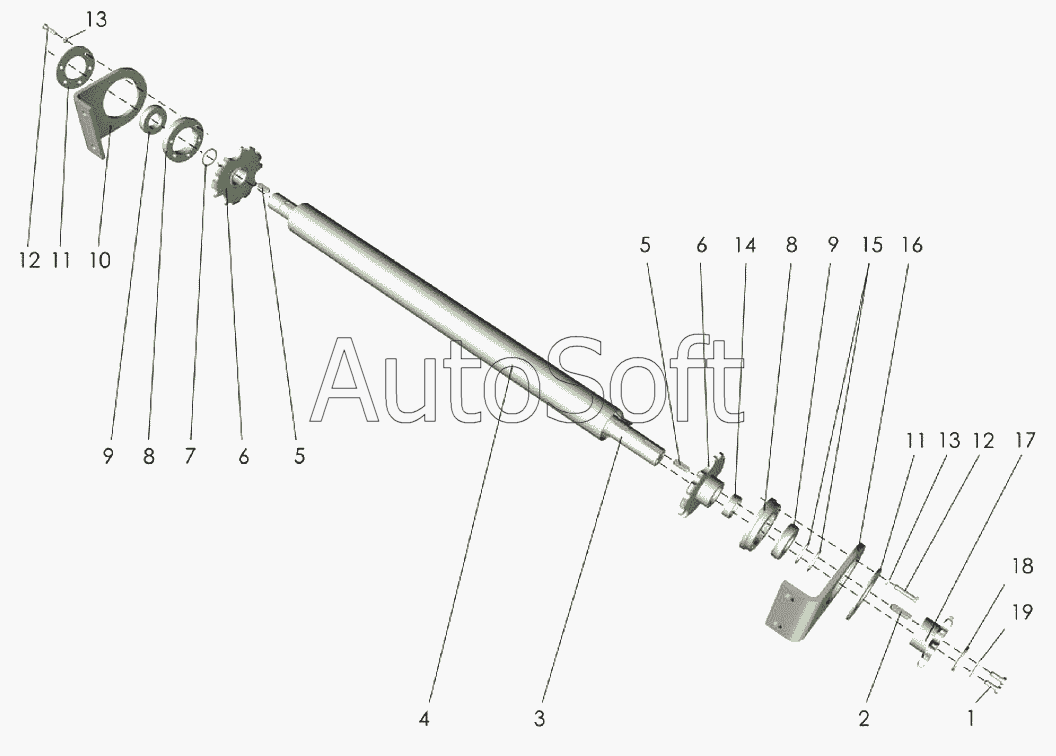

Каталог запасных частей к технике: Клевер ППР-120 "Pelikan" (2007). Вал ведущий
1
2
3
4
5
5
6
6
7
8
8
9
9
10
11
11
12
12
13
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Болт М12-6gх30.88.35.019 ГОСТ7798-70 | |
| 2 | [***] | Шпонка 2-16х10х50 ГОСТ23360-78 | |
| 3 | П***6 | Вал | |
| 4 | П***0 | Ограждение | |
| 5 | [***] | Шпонка 16х10х50 ГОСТ23360-78 | |
| 6 | П***0 | Звездочка | |
| 7 | [***] | Кольцо В55 ГОСТ13942-86 | |
| 8 | П***4 | Корпус подшипника | |
| 9 | 1***7 | Подшипник ТУ37.006.084-90 | |
| 10 | П***А | Кронштейн | |
| 11 | П***2 | Кольцо | |
| 12 | [***] | Болт М12-6gх55.88.35.019 ГОСТ7798-70 | |
| 13 | [***] | Шайба 12Т.65Г.019 ГОСТ6402-70 | |
| 14 | П***8 | Втулка | |
| 15 | П***5 | Кольцо | |
| 16 | П***1 | Кронштейн | |
| 17 | П***0 | Звездочка | |
| 18 | П***2 | Диск | |
| 19 | П***3 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
